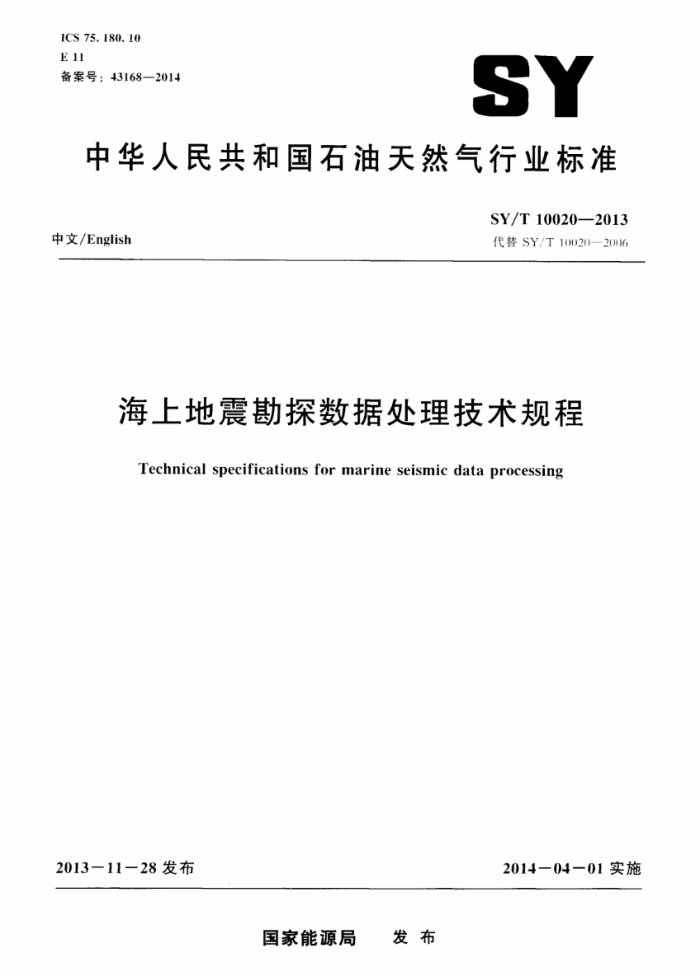

ICS 75.180.10 E 11 备案号：43168—2014
SY
中华人民共和国石油天然气行业标准
SY/T10020—2013 代替SY/T10020—2006
中文/English
海上地震勘探数据处理技术规程
Technical specifications for marine seismic data processing
2013一11一28发布
2014-04-01实施
国家能源局 发布 SY/T 10020-2013
目 次
前言
范围规范性引用文件缩略语准备工作 .1基础资料收集 . 2 基础资料检查 .3 其他准备工作 5设计与试验 5.1设计 5. 2 试验
2
处理技术要求 G. 1 数据解编或格式转换 6. 2 处理极性规定 6.3 子波处理 6. 观测系统定义 6.5 静校正 6.6 叠前去噪 6. 7 振幅补偿 6.8 反褶积 f.9 三维数据规则化处理 6.10 速度分析 6.11 多次波衰减 6.12 正常时差校正和叠加 6.13 叠后时间偏移。 6.1 登前时间偏移： 6.15 叠前深度偏移 6.16 叠前反演道集处理· 6.17 叠后处理· 6.18 滤波和增益 6.19 最终成果剖面显示质量控制 7. 1 质量控制的自查 7. 2 质量控制部门的质量检查 7. 3 检查比例
1
T SY/T 10020-2013
处理成果提交 H. 1 处理成果的内容 8.2 处理成果的格式要求 8.3提交的成果介质检查 8.提交的成果介质标签 "）成果验收 .1成果验收内容 9.2或果质量评价
T
11 SY/T 10020-—2013
前言
本标准按照GB/T1.1--2用《标准化T作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T1201-2H6海上地震勘探数据处理技术规程》与SY：T10H120-20H06相比，主要技术变化如下：
将2H6年版的7章增加为9章，将“处理试验和质量控制*分成“设计与试验”、“质量控制”（见第5章和第7章），增加*成果验收”一章（见第章）；增加了极性规定的要求（见（.2）：
---增加了子波处理的要求（见6.3）：
增加了叠前时间偏移处理和叠前深度偏移处理的技术要求（见6.14和6.15）： —-增加用于叠前反演属性研究的道集资料处理技术要求（见6.16）一一将“坏炮。坏道编辑”与“叠前去噪合并成"叠前去噪"（见6.6。26年版的5.2和
5.5) : -一将"三维面元均化处理"改成一维数据规则化处理"（见（.9，2006年版的5.8）：一删除了“倾角时差校正”的相关内容（见20川16年版的5.11）：
删除了地震属性处理的相关内容（见20M16年版的第5章）：修改了“准备工作*的部分内容（见第4章。21H6年版的第4章）：修改了“现测系统定义”、静校正和“反帮积"等相关内容（见6..6.5和6.8。2川6 年版的5.3，5.6和5.7)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油物探专业标准化委员会提出并归。 本标准起草单位：中海油服务股份有限公司物探事业部。 本标准主要起草人：生祖垠、杨凯、陈礼、陈继宗、王征、范宝仓、曹占全、褚荣英、张俊明。
罗毅翔。
本标准代替了SY/T120-·2000 SY/T10W20·2(H6的历次版本发布情况为：
SY T 10020--1998: SY/T 10021---1958
-
本标准以中文和英文两种文字出版。当英文与中文两种版本有歧义时。以中文版本为准。
I SY/T10020—2013
海上地震勘探数据处理技术规程
1范围
本标准规定了海上地震勘探数据处理的设计，试验、技术指标和质量控制等方面的技术要求。 本标准适用于海上拖缆地震勘操数据处理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5453地震数据交换记录格式 SY/T6391SEG-D地震磁带记录格式 SY/T6839海上拖缆式地震期探定位导航技术规程 SY/T 10015 海上拖缆式地资料采集技术规程
3缩略语
下列缩略语适用于本文件。 CMP一共中心点（commonmidpoint）; VSP--垂直地震剖面（verticalseismicprofiles)）。
准备工作
4.1基础资料收集 1.1地震数据。 4.1.2辅助数据，包括：
一仪器班报。
导航班报。
-
—·囊源子波。
定位成果数据
4.1.3其他相关资料，宜包括：
一地震采集施工设计和施工总结报告。 现场处理剖面一已有的处理成果和处理，解释报告。 已有的地质，钻井，测井、VSP资料等。
- SY/T10020—2013
.2 基础资料检查 . 2. 1 地震采集数据
按线《束）检查与接收地震采集数据。地震采集数据存储介质应完整无损。记录格式应符合 SY/T6391的相关要求，每个存储介质标签内容应与仪器班报相吻合。存储介质标签应符合SY/T 1H15的相关要求。 . 2. 2 辅助数据
辅助数据应符合下列要求： a）仪器班报和导航班报：应符合SY/T115的相关要求 b）拖缆定位成果数据：其定位成果数据格式应符合SY/T6839格式要求。
4.3其他准备工作
资料处理前还要做如下准备工作： a) 根据地震勘探设计，明确地质任务和处理要求 b> 了解地震资料采集情况，地表特征和原始资料品质， c 根据以往成果资料及解释报告，了解区资料特点，地质构造特征和处理难点。
5 设计与试验
5.1 设计
根据对工区地质任务、处理要求及主要间题的分析。应在项目实施的初始阶段编写处理设计报告：报告成包括以下内容：
项目概况。 地质任务及处理要求。 -原始资料分析。 处理重点。 处理技术方案及流程。
-
试验内容及参数质量控制方案。 进度计划。
5. 2 2试验 5. 2. 1 选择试验线
在工区范围内，选择能反映地下构造特征，地表条件特征和资料品质特征的地震数据进行处理流程试验，处理方法试验和处理参数试验。 5. 2. 2 试验内容
处理试验至少应包括以下项目：
袁源子波处理。 静校正。
-
叠前去噪。
2 SY/T10020—2013
振幅补偿。 一反褶积。
多次波衰减。
一
·数据规则化。 一 连度分析。 -—偏移速度场。 一-切除。 —偏移方法。 一滤波和增益。
5.2.3试验方法
应对试验项目分别使用单一参数变化进行处理，对比分析试验资料。确定最佳处理方法。参数和处理流程。
6 处理技术要求
6.1 数据解编或格式转换 6.1.1将输人数据格式转换为地震勘探数据处理系统接受的数据格式，转换过程中不应降低输人数据精度，确保道头能够准确地转换。 6.1.2至少显示总炮数1%的单炮数据，每条电缆至少显示一个共炮检距剖面，检查格式转换的正确性和原始资料的质量。 6.2处理极性规定 6.2.1原始记录初至下跳（负值）为正常极性，数据处理中应使用正常极性。 6.2.2对于没有明确提供极性信息的测线．应放大显示单炮记录初至，鉴定其极性。对反正带极性记录应进行反极性处理。 6.3子波处理 6.3.1 震源远场子波可通过子波模拟软件模拟、地震资料中提取。近场子波计算等方式获得。 6.3.2应显示震源的远场子波，对其进行振幅谱和相位谐分析，并进行去气泡处理。 6.3.3求取最小相位化或零相位化算子。应用于地震数据，获得最小相位或零相位地震数据。 6.3.→对比应用前后的振幅谱、相位谱及地层波组特征。确保相位谱转化为量小相位或零相位。 6.4观测系统定义 6.4.1 激发点和接收点定义应与野外施工记录的实际情况相符合。 6.4.2根据野外施工参数和处理要求定义处理原点坐标和面元网格大小，将定位资料与地震资料进行合并。定位信息置人地震道头。 6..3绘制三维观测系统激发点、接收点平面位置图，CMP面元覆盖次数图和最小。最大炮检距图，其结果应符合野外施工实际情况 6.4.用线性校正或其他方法检查观测系统定义的正确性。 6.5静校正 6.5.1炮点和检波点校正到平均海平面。
3 SY/T 10020—2013
