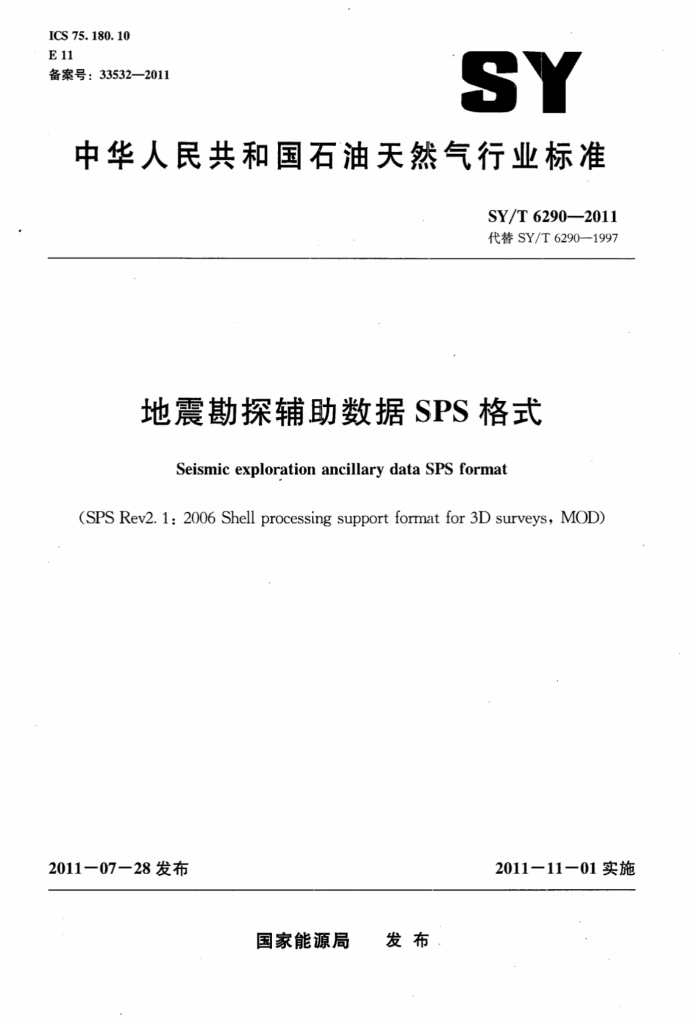

中华人民共和国石油天然气行业标准
SY/T6290-2011 代替SY/T6290--1997
地震勘探辅助数据SPS格式
Seismic exploration ancillary data SPs format
(SPS Rev2. 1: 2006 Shell processing support format for 3D surveys, MOD)
2011一07-28发布
2011一11一01实施
国家能源局 发布 SY/T 6290--2011
次
具
前言 1 范围 2 术语和定义 3 野外系统
总则 4.1 数据记录内容 4.2 数据记录技术规格 4.3 数据记录排列次序 4.4数据记录介质 5记录一般说明 5.1头块记录 5.2点记录 5.3关系记录 5.4注释记录 6记录详细说明- 6.1头块记录.· 6..2点记录·.· 6.3关系记录. 6.4注释记录·· 附录A（资料性附录） 地震勘探辅助数据SPS格式编码实例附录B（资料性附录）表层结构调查及时深曲线辅助数据格式实例
4
10
10 10 16 18 19 29
.........
45
建筑321---标准查询网 www.jz321.net SY/T6290--2011
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6290--1997《陆上三维地震勘探辅助数据格式》。与SY/T6290—1997相比除编辑性修改外，主要技术变化如下：
-1997年发布的《陆上三维地震勘探辅助数据格式》版本是等同采用基于1993年SEG标准化委员会采纳的SPSRev1.0．本次修订是修改采用SPSRev2.1 本标准名称由原来的《陆上三维地震勘探辅助数据格式》改为《地震勘探辅助数据SPS格式》 删除了“2简介（见1997年版的第2章）；增加了“术语和定义”（见第2章）修改了数据记录介质，增加了“光（磁）盘技术指标”（见4.4，1997年版的4.4）；修改头块信息，增加了一条记录线序号的H023，允许每盘带记录一条以上的生产线，只要每个存储单元使用的野外文件号和线序号组合是唯一的（见5.1.2）；在点记录中，修改了点线保存长度，使之更加符合地震队实际的需要；激发线号和接收线号为字符型，左对齐，缩短了线号的保存长度，16个字符改为10个，增加了点号的保存长度，8个字符改为10个（见5.2）在关系记录中，修改了炮线号和接收线保存长度，炮线号和接收线号为字符型，左对齐，缩短了线号的保存长度，16个字符改为10个，修改了文件号、通道号的保存长度，使之更加符合地震队实际的需要，文件号由原来的4位变成了8位，通道号由原来的4位变成了5位（见5.3，1997年版的5.3）修改了测量基准面，从WGS72改为WGS84（见6.1.2，1997年版的6.1.2）；参考UKOOAP1/84修改为参考UKOOAP1/90（见6.2，1997年版的6.2）；修改了“5.4注释记录”，注释文件分为采集过程注释记录和表层结构调查注释记录（见 5.4># 增加了6.4注释记录”，注释记录中增加了表层结构调查注释记录格式，用于记录小折射、 微测井、大折射和其他表层调查方法相关的辅助数据（见6.4）；修改了地震勘探辅助数据SPS格式编码实例（见附录A）；增加了表层结构调查及时深曲线辅助数据格式实例（见附录B）。
本标准修改采用勘探地球物理家学会（SEG）2006年推荐的适用于二维、三维地震勘探的辅助数据记录格式标准《Shell processing support formatfor3Dsurveys》（Rev2.1)。
本标准与《Shellprocessing support format for3D surveys》（Rev2.1）相比：在结构上差异如下：
删除了“简介（见2006年版的Introduction）增加了“术语和定义”（见第2章）； -增加了“6.4注释记录”，注释记录中增加了表层结构调查注释记录格式，用于记录小折射、微测井、大折射和其他表层调查方法相关的辅助数据（见6.4）；修改了地震勘探辅助数据SPS格式编码实例（见附录A）；增加了表层结构调查及时深曲线辅助数据格式实例（见附录B）。
I SY/T 6290—2011
本标准与《Shellprocessingsupportformatfor3Dsurveys》（Rev2.1）相比，主要技术性差异如下：
在点记录中的线号、关系记录中的炮点线号和接收线号的记录格式，由数字型（F10.2）改为字符型（A10），以适应我国二维地震勘探测线命名规定。
本标准与《Shellprocessing supportformatfor3D surveys》（Rev2.1）相比，做了下列编辑性修改：
本标准名称改为《Seismic exploration ancillary data SPS format》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油物探专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司东方地球物理勘探有限责任公司研究院、中国石油化
工集团石油物探技术研究院、中国石油化工集团石油勘探开发研究院。
本标准主要起草人：赖能和、吕公河、查忠折。 本标准的历次版本发布情况为：
SY/T 62901997。
建筑321---标准查询网 www.jz321.net SY/T6290—2011
地震勘探辅助数据SPS格式
1．范围
本标准规定了地震勘探辅助数据的文件格式和编码要求，以及表层调查方法取得的有关辅助数据记录格式和编码要求。
本标准适用于二维、三维地震勘探，其他类型的地震勘探可参照使用。
2术语和定义
下列术语和定义适用于本文件。
2.1
SPS格式shell processing support format 地震勘探辅助数据SPS格式（seismicexplorationancillarydataSPSformat），简称SPS格式，
是将地震队采集的地震勘探辅助数据作为一种通用的标准（格式）进行存储格式。 2.2
表层调查方法comprehensive near surface investigation method 表层结构调查常用的小折射、微测井、大折射等方法，其中大折射方法是指来自于生产炮记录或
小道距长排列的折射波调查方法。
3野外系统
地震队应建立一种“数据采集管理系统”，以便在采集过程中生成SPS格式数据。图1给出了构成这一系统的主要部分。
其中，野外数据库、地形计算和地震勘探记录管理是构成本系统的最主要的三个部分，也是构成本系统的最小配置。
建立该系统与地震仪直接连接。新的地震仪具有这种与“数据采集管理系统”直接连接的能力。 没有这种能力的地震仪也可通过适当改造，使其具有“部分自动化”的功能。
图2给出数据在“系统”和地震仪之间进行交换的理想方式。相互关联的地震记录、相应的定位数据和地球物理辅助数据的信息以SPS格式记在地震头块中。
4总则
4.1数据记录内容
SPS数据记录由接收点文件、炮点文件、关系文件和注释文件等四个文件组成。地震测线上物理点的坐标和高程可通过在实测点之间内插来确定。点文件包含所有物理点（实测的和内插得到的）和永久标志点的坐标和高程。炮点文件和关系文件是按照时间顺序排列的，而接收点文件是按照测线号、点号和索引号升序排列的。为避免任何可能出现的混乱现象，每个野外物理点（炮点或接收点）的位置，应保持其唯一的名称。注释文件是对其他辅助数据的补充说明。
1 SY/T 6290---2011
野外 施
T
直接由记录仪发出激发指令
班报。折射数据地形数据等
采集记录管理
地震勘探设计
野外数据库微机一工作站
地形测量计算
野外静校正计算
地震资料处理
设备质量控制
所有用标准交换格式记录的辅助数据
处理中心
图1 野外地震采集管理系统
自动记录放炮指令 0 0
地震仪
数据库
预设计规划排列计算
自动记录
设计的排列关系
自动日志
更新预备的标准
班报 0 0
交换格式
记录时间带号记录号实际排列关系
SPS格式数据介质
地震数据磁带
图2数据管理系统和地震仪之间的数据交换方式
建筑321---标准查询网 www. jz321.net SY/T 6290--2011
4.2数据记录技术规格
个SPS数据集由四个文件组成，每个文件的头块记录是相同的［磁带文件由“EOF”（1－3
列）终止」（参见附录A）。
a）R文件：接收点文件，包含接收点或永久标志点详细信息的若干点记录。 b）S文件：炮点文件，包含炮点详细信息的若干点记录。 c）X文件：关系文件，包含每个炮点的记录号以及记录通道号和接收点之间关系的若干记录。 d）C文件：注释文件（可选），可包含采集过程中的细节信息和表层调查数据信息。
4.3数据记录排列次序
a) 接收点文件：“R”记录，按照测线号、接收点号和接收点索引号排列。 b) 炮点文件：“S记录，按照炮点激发日期（儒略历）和时间排列。 c) 关系文件：“X”记录，排列顺序同炮点文件。 d) 注释记录：“C”记录，按照测线号、接收点号为主排序。
4.4数据记录介质 4.4.1# 磁带技术指标
a）代码方式：EBCDIC码。 b）记录长度：80字节。 c）块大小：1600字节（20个逻辑记录），逻辑记录由记录间的间隔分开。 通常，一盘带可含有一个或多个文件。一个文件通常由若干“头块记录”开始，后跟“数据记
录”，并以一个“EOF”结束。一个“EOF”表示个文件的结束；两个“EOF”表示一盘带的结束。 4.4.2·光（磁）盘技术指标
a) 代码方式：ASCIⅡ码。 b) 记录长度：80字节。 c） 文件名字：文件名应与工区、线号、观测日期和次序有关，扩展名应根据文件类型选取：
1）“S”为炮点记录，如PRJX90.S01； 2）“R”为接收点记录，如PRJX90.R01： 3）“X为关系记录，如PRJX90.X01； 4）“C”为注释记录，如PRJX90.C01。
通常，一张光（磁）盘可含有一个或多个文件。一个文件通常由若干“头块记录”开始，然后跟数据记录。
5记录一般说明
5.1头块记录 5.1.1一般介绍
每个文件都由若干头块记录开始，后跟数据记录。头块记录中包含数据记录的有关信息以及控制数据记录的参数。
头块记录的统一格式如下：
3 SY/T 6290--2011
说明
列号 1 2 -3 4 5- 32 33-80
格式 A1 12 I1 7A4 见实例
a）记录标识符“H" b）头块记录类型 c）头块记录类型修改符 d）参数描述 e）参数数据
头块记录HO到H20是所有地震勘探中都应使用的记录，即使不填任何参数时也不能省略（H18 为必填参数）。类型为H21到H25的头块记录对于投影是必要的。
定义投影时，头块记录应用如下：
横轴墨卡托投影：H220，H231，H232，H241，H242。 通用横轴墨卡托投影：H19，H220。 球面投影：H231，H232，H241，H242。 斜墨卡托投影：H231，H232，H241，H242，H259和H256或H257或H258。 兰勃特圆锥投影：H210，H220，H231，H232，H241，H242。
类型为H26的头块记录为自由格式语句，用于表达相关信息。 5.1.2必填头块记录
类型 1-4列 H00$ SPSformatversionnum.（SPS格式版本号） Ho1 Description of survey area(工区说明) H02 Date of survey(勘探日期) H021Post-plotdateofissue(带盘发出并经检查确认的日期） H022Tape/disk identifier（带/盘标识） H023Line sequence number(线序号） H03Client(客户) H04Geophysicalcontractor(地球物理承包方） H05 Positioningcontractor（测量承包方） H06Pos.proc.contractor(位置数据处理承包方） H07 fieldcomputersystem（(s）（现场计算机系统） H08 Coordinatelocation（物理点坐标位置描述） H09 Offsetfromcoord.locationL地震车（船）参照位置与点坐标位置间 33 -80
参数说明 5-32列
参数
格式 12A4 12A4 12A4 12A4 12A4 I5 12A4 12A4 12A4 12A4 12A4 12A4 12A4 12A4 12A4 3A4.3A4,
列号 33- 80 33-80 3380 33-80 33-80 33 -80 33-80 33-80 33-80 33-80 33-80 33-80
偏离距说明
33- 80 33-80 33-80 F12.3,F12.7 33-80
H10 Clocktimew.r.t.GMT（地方时与格林尼治时间差） H11 Spare(备用) H12 Geodeticdatum，一spheroid大地基准面名等） H13 Spare(备用） 4
12A4
