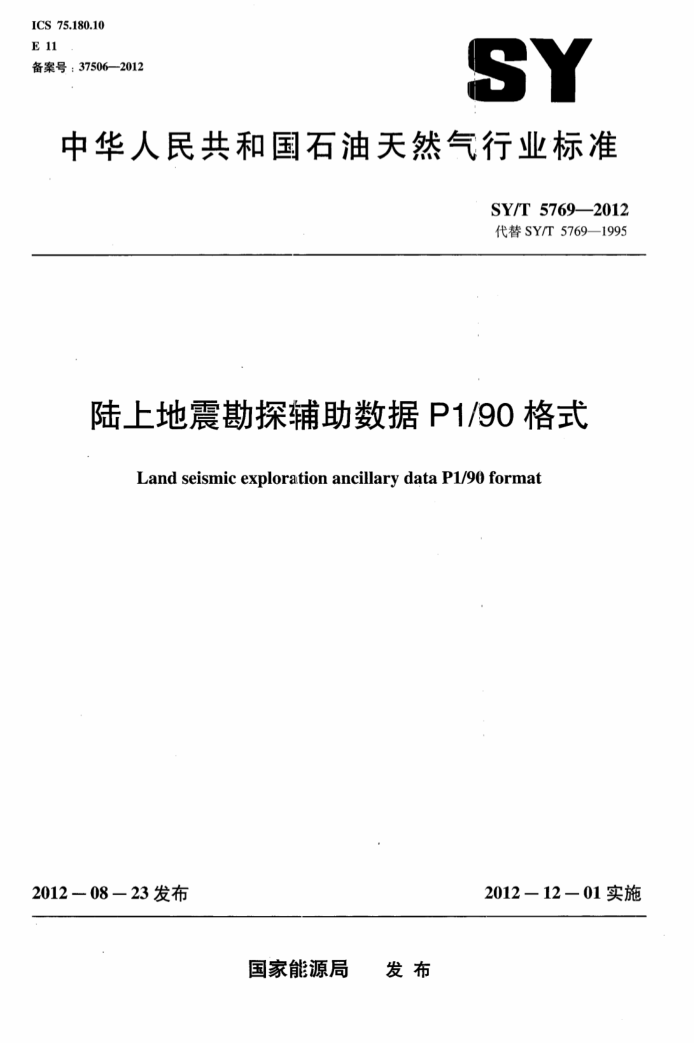

ICS 75.180.10 E11 备案号：37506—2012
SY
中华人民共和国石油天然气行业标准
SY/T5769—2012 代替SY/T5769—1995
陆上地震勘探铺助数据P1/90格式
Land seismic exploration ancillary data P1/90 format
2012-08-23发布
2012-12-01实施
国家能源局 发布 SY/T 5769—2012
目 次
前言 1范围 2约定 2.1数据记录内容 2.2 数据记录技术规格 2.3 数据记录排列次序 2.4 数据记录介质 2.5 磁盘标签 3记录一般说明 3.1 头块记录 3.2 激发点文件说明 3.3 接收点文件说明 3.4关系文件说明 3.5注释文件说明适用于P1/90XL格式的操作指令
D
16 16 18 19 22
4
4.1 线号 4.2激发点S卡 4.3接收点G卡 5物探系统执行本标准的特殊约定附录A（资料性附录）陆上地震勘探辅助数据P1/90格式编码实例附录B（资料性附录） 束状三维定义例子附录C（资料性附录） 其他提示
.··22 23 .23 **24
25 34 ·35
建筑321---标准查询网 www. jz321.net SY/T 5769—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5769—1995《陆上地震采集辅助数据格式》。与SY/T5769-1995相比，除编辑性修改外，主要技术变化如下：
一标准名称由《陆上地震采集辅助数据格式》改为《陆上地震勘探辅助数据P1/90格式》：一删除了简介”（见1995年版的第1章）；修改了“约定”（见第2章，1995年版的第2章）增加了数据记录介质，增加了“光（磁）盘技术标准”（见2.4.2）；增加了对数据排序要求（见2.3）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司采集技术支持部、中国石油集团
东方地球物理勘探有限责任公司大港物探处。
本标准主要起草人：倪宇东、叶苑权、闫智慧。
II SY/T57692012
陆上地震探辅助数据P1/90格式
1范围
本标准规定了地震勘探辅助数据的文件格式和编码要求。 本标推适用于二维，三维地震勘探，其他类型的地震勘探可参照使用。
2约定 2.1数据记录内容
P1/90数据记录由激发点文件、接收点文件、关系文件和注释文件等四个文件组成。地震测线上物理点的坐标和高程可通过在实测点之间内插来确定。点文件包含所有物理点（实测的和内插得到的）和永久标志点的坐标和高程。激发点文件和关系文件是按照时间顺序排列的，而接收点文件是按照测线号、点号和索引号升序排列的。为避免任何可能出现的混乱现象，每个野外物理点（激发点或接收点》的位置，应保持其唯一的名称。注释文件是对其他辅助数据的补充说明。 2.2数据记录技术规格
一个P1/90数据集由4个文件组成，每个文件的头块记录是相同的【磁带文件由“EOF”（1-3 列）终止（参见附录A）。
激发点文件：头块记录之后是有关每个激发点的数据记录（S卡）。文件名应由测线号中最有代表意义的不多于8个字符组成，用“SRS”作扩展名。
接收点文件：头块记录之后是有关接收点数据记录（G卡）。文件命名方法同上，但以“GEO” 作为扩展名。
关系文件：头块记录之后为定义记录道、接收点号和每炮文件标号之间的关系数据集（X卡）。 文件命名方法同上，以“REL”作为扩展名。
注释文件：头块记录之后是有关辅助数据的记录。辅助数据包括折射勘探、微地震测井以及测线标志点等。命名方法同上，而以“AUS*作为广展名。 2.3数据记录排列次序
激发点文件：“S”记录。按照激发点激发日期（儒略历）和时间排列。 接收点文件：“G”记录。按照测线号、接收点号和接收点索引号排列。 关系文件：“X’记录。排列顺序同激发点文件。 注释文件：“C”记录。按照测线号、接收点号为主排序。
2.4数据记录介质 2.4.1磁带技术标准
代码方式：EBCDIC码。
Y
建筑321---标准查询网 www. jz321.net SY/T5769---2012
记录长度：80字节。 块大小：1600字节（20个逻辑记录），逻辑记录由记录间的间隔分开。 通常，一盘带可含有一个或多个文件。个文件通常由若干“头块记录”开始，后跟“数据记
录”，并以一个EOF结束。一个“EOF”表示一个文件的结束，两个“EOF”表示盘带的结束。 2.4.2光（磁）盘技术标准
代码方式：ASCⅡ码。 记录长度：80字节。 文件名字：文件名应与工区、线号、观测日期和次序有关，扩展名应根据文件类型选取。 “SRS*为激发点记录，如PRJX90.SRS。 “GED”为接收点记录，如PRJX90.GEO。 “REIL”为关系记录，如PRJX90.REL。 “AUS”为注释记录，如PRJX90.AUS。 通常，一张光（磁）盘可含有一个或多个文件。一个文件通常由若干“头块记录”开始，然后跟
数据记录。 2.5磁盘标签 2.5.1标签内容
每张光（磁）盘应贴上相应的标签。标签内容包括：国家、地区、测线号、队号（承包者）、震源类型（炸药／可控震源）、日期、记录格式、磁盘号（序号／总盘数）、起止文件号。 2.5.2标签格式
标签格式全称：P1/90XL-【S】-1.m。 其中： P1/90—原始式UKOOA。 XL扩展后应用于陆上。 [S］一记录数据的介质（D为软盘，T为磁带，C为光盘，H为硬盘）。 n.m版本号。
3记录一般说明 3.1头块记录 3.1.1般介绍
每个文件都从头块记录开始，后面的所有记录都受头块记录中的信息和参数的控制。 类型为H0100-H0800，H1400-H2000的头块记录是必须的，即使只有--个名称／地址（N/A）
人口时也不例外。
字母和数字字段要分别“向左”和“向右”对齐。构成头块信息需遵循下列原则：
格式 A1 12
列 1 2-3
记录标志符“H" 头块记录类型
2 SY/T5769—2012
4-5 6-32 33-80
12 A27
头块记录类型的修改符参数描述参数数据
见具体说明
头块类型和修改符说明如下： H0100 SURVEYAREADEFINITION（地区定义） H0110 SURVEYANNOTATIONS（勘探注释） H012X SPREADDATA（排列数据） H013X SOURCEDATA（震源数据） H014X RECEIVERDATA（接收点数据） H015X RECORDINGSYSTEMDATA（记录系统数据） H020X DATESOFEVENTS（工日期） H0220 FORMATVERSIONIDENTIFIER（格式版本号） H023X LINESEISMOLOGICALDATA（测线的地震资料） H0300 CLIENTDATA（用户数据） H0400 GEOPH.CONTRACTORDATA（地球物理承包方资料） H0500 POSITIONCONTRACTOFDATA（测量承包方资料） H0600 PROCESSINGCONTRACTORDATA（处理承包方资料） H0700 FIELDCOMPUTINGSYSTEM（现场处理系统） H0800 COORDINATELOCATION（坐标位置） H0900 OFFSETSFROMSYSTEMTOCO-ORDsLOCATION（坐标位置系统偏差） H09XX OTHEROFFSETS（其他偏差） H1000 CLOCKTIME（时钟时间） H1100 RECEIVERGROUPSPEFSHOT（每炮接收道数） H1200 N/A（incl.forP1/84compat.）（名称/地址与P1/84兼容） H1300 N/A（incl.forpl/84COMP.AT）（名称/地址与Pl/84兼容） H140X SURVEYGEODETICDATUM（大地测量基准面） H150X POSTPLOTGEODETICLATUM（局部大地测量基准面） H1600 TRANSFPARAMH14toH15(H14到H15转换参数) H1700 VERTICALDATUM（垂直基准面） H180X PROJECTIONCODE（投影代码） H190X U.T.MPROJECTION（通用墨卡托投影） H200X UNITDEFINITION（计量单位定义） H210X GEODETIC 至 H250X CARTOGRAPHICDATA（大地测量和制图资料） H3xyz REMARKS（备注）此外，H3xyz（备注）卡用于注释（见卡格式规格）。
3.1.2头块记录说明
P1/90XL头块卡的列表及字段内容说明如下： HO1OO卡：SURVEYAREAANDFERMIT（地区和许可证）
3
建筑321---标准查询网 www.jz321.net SY/T 5769---2012
33--80 A48 HO110卡：SURVEY ANNOTATIONS（勘探注释） 33-80 A48
地区名，许可证，区块名，包括国家名。
对H0100卡上数据的附加注释。
H0120卡：SPREAD DETAILS（排列细则）。 33
11
排列标识代码：1，2，4或8。可多达四张卡，用于定义相应的排列形状的代号。本卡的注释字段或H3012卡可说明上述排列记录的数据类型（例如反射，折射、风化层等）。由此卡定义的排列细节是名义参数。提请注意的是检波器特性的变化将作为新的排列形式。 排列类型代码：X1=单边放炮排列：X2=对称中间放炮排列：X3一不对称中间放炮排列，X4=双边放炮排列。此处“X”是指在确定多线排列时的接收线数。编码“1”到“4（X=0）将用于标识短排列（如微测井、表层调查排列等），这些排列是现场设置的且不必沿测线逐点放炮。下述各种情况发生时，不需要“G”型卡： 1）点号假定从1开始，且遵守H0120或H0121卡上所列的点号顺序。 2）接收点位置由本卡42-77列或H0121卡所列的距离偏差确定。 3）每一-炮都具有相应的“s"卡和“X*卡。 为了确定一个三维基本块（线束或块状三维观测），在本字段输人代码值 "-1”，而跳过该卡的48-77字段，并插人H0121-2-3-4卡以获得所需的各种代码或数据。排列形状可参考例图，参见附录B。 使用检波器的代码，与H0140卡定义的代码相同，如果排列用不同类型检波器，代码值为“0”（零）。
3435
12
11
36
A5 注释。
374.1 42-44
每个排列线接收道数。如果接收道数在工区不同测线上有所变化，输人代码值*-1*。 道间距。如果道间距是变化的和（或）排列方向与测线不一致，在这字段输人代码值-1”，并插人H0121卡确定检波器偏差。这时，跳过 48-77列。
13
45-47
I3
48-"77 5F6.1 根据主参考点（MRP）确定沿测线方向的炮检距，主参考点是指震源位
置或仅是标称位置。前一种情况用“0.0”表示MRP，而后一种情况则用 -1.0表示。如果使用了代码值-1.0”。则H0123--H0124卡必须使用。 列出炮检距值总是从测线的小号端开始排列。 例如：2275.0；25.0；0.0：25.0；2275.0（对称于激发点的中间放炮排列）。1275.0；25.0：-1.0；25.0；3275.0（不对称于主参考点的中间放炮排列）。0.0：0.0；0.0，25.02250.0（端点放炮）。-1.0；25.0，2275.0 25.0；-1.0（双边放炮排列）。 多接收线观测时各线间的距离（宽线及类似施工）。如果线距是变化的，输人代码值“1”。且填写H0122卡。
78-80
13
HO121卡：RECEIVERSIN-LINEOFFSETS（沿测线（inline）方向的接收点偏差）（可选）
本卡根据“接收点偏离参考点（RORP）*确定各接收点沿测线方向的偏差值。RORP 在“间距数字段（I3）”用代码值“-1”表示。H0121卡仅在H0120卡的排列类型（34-35列）或道间距（45-47列）的代码值为“-1*时才使用。可以用多张H0121 卡定义一个完整的观测排列。
4 SY/T5769—2012
33 34 35 36-38 39-40 41-45 46-48 49-53 54-56 57-803（F5.1；I3）以此类推，直至排列尾最后一道。
11 11 11 13 (2) 未用。 F5.1 自排列小号端开始的第一个道间距（m）。 13
排列识别代码（H0120卡33列）。 接收点分布图形的索引号（1-9），用来标识地震测线上不同形式的排列。 相同排列标识代码的卡片顺序。 接收线方位，按顺时针方向放置观测线的方位角（度）。
在排列上用上述道间距的连续个数。 趋于大号第二个道间距。 用上述道间距的连续个数。
F5.1 13
例：序列：50.0，225.0，112.5，2，0.0-112.5225.0150.0# 2定义了一个11道接收长度300m的中间放炮排列，其偏离参考点（RORP）与第六个检波器一致。 序列：50.0:2:25.0112.5，1;6.2-1，6.2；1；12.5；1;25.0；1: 50.0：2定义一个10道接收长度为287.4m的对称中间放炮排列，其偏离参考点（RORP）介于第五个和第六个接收点之间。
HO122卡：RECEIVERSLINESOFFSETS（接收线横向偏移距）（可选）
本卡仅用于H0120卡多条接收线的排列类型（34-35列）或线距（78-80列）的编码值为“-1”时。定义接收线的横向偏移，其参照物为预先规定的接收纵测线方向坐标轴（BIA）。BIA位置在本-片的“间距数字段（I3）”用代码值“-1”表示。
以下为适应条件： 1）所有接收线为平行线，而BIA也和这些线平行。 2）所有RORP（每条接收线都有自已的参考点）都设在“接收线偏离参考线（RORL）”上，且
参考线和BIA坐标轴的方向不同。 3）BIA坐标轴和RORL线的交点便是本接收块“主参考点（MRP）”的位置。MRP在HO124卡
上用作“激发点线”位置的参考点。 可以用多张H0122卡定义完整的观测排列。 33
I1 I1 11 13
排列标识代码（H0120卡33列）。 接收点分布图形索号（1-9）（同H0121卡34列）。 具有相同排列识别代码的本卡序号。 接收线偏离参考线（RORL）的方位（度）。此方位角是接收线顺时针方向（H0121卡36-38列）与RORL之间的夹角（一般为90°）。 未用。 沿接收线的参考线RORL小号端（方向如上所述）第一个线距。 本线束中采用上述线距的数目。 趋向大号端的第二个线距值。 本线束中采用该线距的数目。
34 35 36-38
(2) F5.1 I3 F5.1 13
39-40 41-45 46-48 49-53 54-56 57-80 3（F5.1：I3）以此类推，直至本线束大号端最后一条线。 HO123卡：SOURCEIN-ROWOFFSETS（震源沿激发点线的偏差）（可选）
根据“震源偏离参照点（SORP）”，本卡确定每个激发点沿激发点线方向的分布，激发点线上的炮间距可以不同。这个（或这些）震源偏离参照点（SORP）沿BIA坐标轴设置，且在“间距数字段（I3）”用“-1”表示。
5
