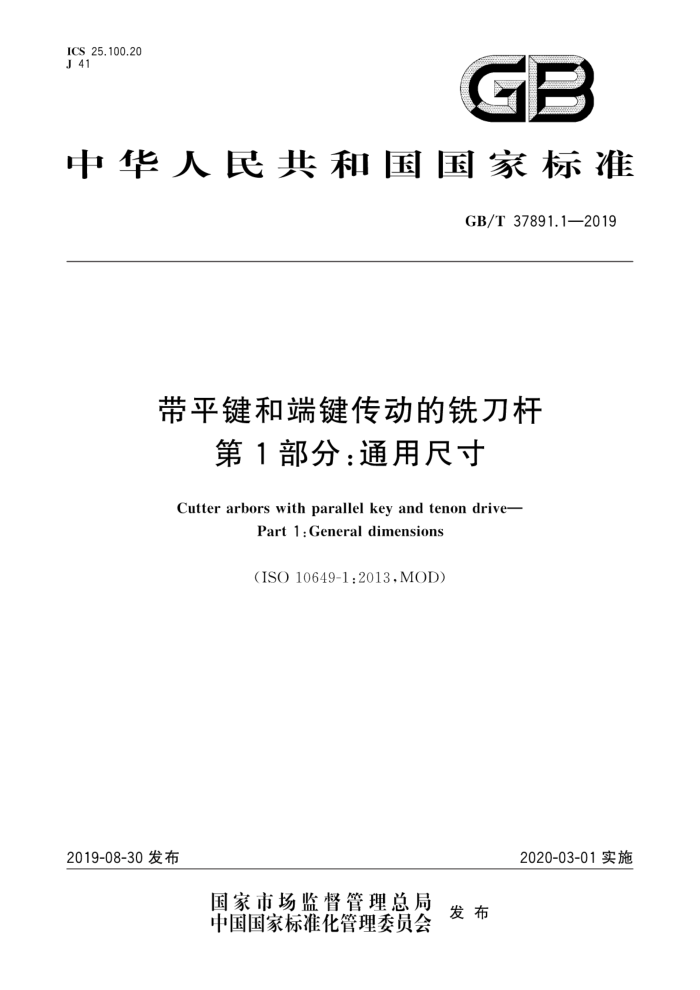

ICS 25.100.20 J 41
GB
中华人民共和国国家标准
GB/T37891.12019
带平键和端键传动的铣刀杆
第1部分：通用尺寸
Cutter arbors with parallel key and tenon drive-
Part 1 : General dimensions
(ISO 10649-1:2013.MOD)
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 37891.1—2019
前言
GB/T37891《带平键和端键传动的铣刀杆》分为6个部分：
第1部分：通用尺寸；第2部分：带法兰接触面的空心圆锥柄刀杆的尺寸和标记；第3部分：带7：24自动换刀圆锥柄刀杆的尺寸和标记；
一第4部分：带7：24手动换刀圆锥柄刀杆的尺寸和标记；
第5部分：带法兰接触面的多棱锥柄刀杆的尺寸和标记；第6部分：带钢球拉紧系统的模块圆锥柄刀杆的尺寸和标记。
本部分为GB/T37891的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO10649-1：2013《带平键和端键传动的铣刀杆第1部分：通用
尺寸》。
本部分与IS010649-1：2013的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章规范性引用文件”中，具体调整如下： ·用等效采用国际标准的GB/T1184代替了ISO2768-2； ·用等效采用国际标准的GB/T1804代替了ISO2768-1； ·用等同采用国际标准的GB/T20329代替了ISO2780； ·用修改采用国际标准的GB/T37895代替了ISO10643。 一修改了图1中螺栓的画法，原国际标准画法有误。
本部分做了下列编辑性修改：
删除了国际标准的参考文献。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：成都工具研究所有限公司、森泰英格（成都）数控刀具股份有限公司。 本部分主要起草人：邓智光、杨华军、杨帆、沈士昌、龙港。
I GB/T37891.1—2019
带平键和端键传动的铣刀杆
第1部分：通用尺寸
1范围
GB/T37891的本部分规定了带平键和端键传动的铣刀杆刀具接口部分的尺寸本部分适用于带平键和端键传动的铣刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996.eqvISO2768-2：1989） GB/T 1804 -般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqVISO2768-1：
1989)
GB/T20329 端键传动的铣刀和铣刀杆上刀座的互换尺寸（GB/T20329一2006，ISO2780：1986， IDT)
GB/T37895 带平键和端键传动铣刀杆附件尺寸（GB/T37895- —2019,ISO10643:2009.MOD)
3尺寸
3.1一般规定
所有尺寸和公差以毫米为单位，未注公差按GB/T1804的“m”级，未注的形位公差按GB/T1184 的"k"级的规定。
图只是示意图，不代表设计图。仅仅是给出需要满足的尺寸。 铣刀杆上铣刀的互换尺寸按GB/T20329的规定。 本部分中尺寸符号和ISO13399系列标准间符号的关系参见附录A。
3.2铣刀杆刀具接口尺寸
铣刀杆刀具接口尺寸见图1和表1。
1 GB/T 37891.1—2019
表面粗糙度单位为微米
=0.1
0.4/
A
号0.24
0.24
A
说明：
符合GB/T37895的平键； 2- 符合GB/T37895的紧固螺栓
符合GB/T37895的驱动环。 空刀槽由生产厂自行规定。 定位于右旋单切削刃的位置。 驱动环可安装于直径d1的刀杆上。
3
图1铣刀杆刀具接口
表1 铣刀杆刀具接口尺寸 L2
单位为毫米
Lsh Lg F9 P9
d4 max.
L4
17 min.
d, h6
da
11
min. L: +8:
Ls
li
16 32 M8 19 27 20 2 20 17 13.2 0.1 5.5 8 4 22
M10 25
31 22 2
25 23 17.6
10
40
6
6
0.2
27
48 M12 30
25 28 22 0.2 7 12 7
3
33
26
58 M16 36 38 30 3 28 33 27 0.2 7.5 14
32 40 70 M20 44 41 34 3 32 41 34.5 0.2 8.5 16 10
90 M24 54 46 40 3 36 51 44.5 来自GB/T20329。 在1，长度上都应符合
0.2 9.5 18 12
50
2 GB/T 37891.1—2019
附录A （资料性附录）
本部分尺寸符号与ISO13399系列标准间符号的关系
本部分没有定义完整的产品，所有没有给出与ISO13399系列标准间符号的关系，它们在完整的产品标准GB/T37891.2、GB/T37891.3、GB/T37891.4、GB/T37891.5、GB/T37891.6及未来要开发的部分中给出。 61021168/
中华人民共 和国
国家标准带平键和端键传动的铣刀杆
第1部分：通用尺寸 GB/T37891.1—2019
善
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年7月第一版
*
书号：155066·1-63333
版权专有 侵权必究
GB/T 37891.1-2019
