ICS 29.160.30 K 21
GB

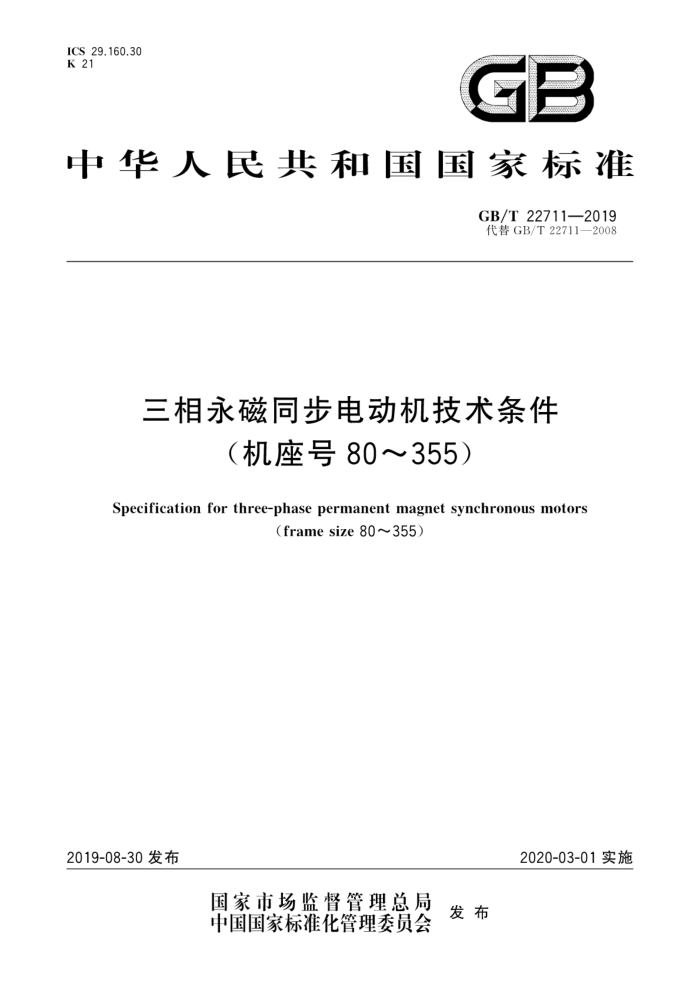

中华人民共和国国家标准
GB/T22711—2019 代替GB/T22711—2008
三相永磁同步电动机技术条件
（机座号80～355）
Specification for three-phase permanent magnet synchronous motors
(frame size 80～355)
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 22711—2019
目 次
前言范围
1
2规范性引用文件 3型式、基本参数与尺寸 4技术要求 5试验方法· 6 检验规则
13
20
20
标志、包装及保用期
22
图1 机座带底脚，端盖上无凸缘的电动机图2 机座带底脚，端盖上有凸缘（带通孔）的电动机图3 机座不带底脚，端盖上有凸缘（带通孔）的电动机图4 立式安装，机座不带底脚，端盖上有凸缘（带通孔），轴伸向下的电动机
10
表1 机座号与同步转速及功率的对应关系表2 机座带底脚，端盖上无凸缘的电动机表3 机座带底脚，端盖上有凸缘（带通孔）的电动机表4 机座不带底脚，端盖上有凸缘（带通孔）的电动机表5 立式安装，机座不带底脚，端盖上有凸缘（带通孔），轴伸向下的电动机表6 轴伸键的尺寸及公差表7 径向圆跳动公差表8 径向圆跳动及端面圆跳动公差表9 平行度公差表10 平面度公差表11 对称度公差表12 效率的保证值表13 堵转转矩对额定转矩之比的保证值表14 堵转电流对额定电流之比的保证值表15 失步转矩对额定转矩之比的保证值表16 电气性能保证值的容差表17 断电后间隔时间表18 不同轴中心高H（mm）用位移、速度表示的振动强度限值（有效值）表19 空载最大A计权声功率级噪声数值表20 检验项目表21 出线端标志
10 12 12 12 13 13
13 14
16
1.7 18 18 19 19 21 22
- GB/T22711—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T22711一2008《高效三相永磁同步电动机技术条件（机座号132～280）》
与GB/T22711—2008相比主要技术变化如下：
修改了型谱，功率范围为由2.2kW~55kW扩展到0.55kW315kW（见3.7，2008年版的 3.7); 修改了电动机的机座号与功率、同步转速的关系（见3.8和表1，2008年版的3.8和表1）修改了电动机的效率测试方法和效率指标（见4.3和表12，2008年版的4.4和表12）；修改了电动机的功率因数（见4.4，2008年版的4.5）；
一修改了电动机的堵转、失步转矩倍数、堵转电流倍数等参数（见4.5～4.7，2008年版的4.6~
4.7、4.10) 一修改了振动强度限值（见4.18和表18，2008年版的4.20和表17）；一修改了电动机噪声限值（见4.19和表19，2008年版的4.21和表18）；一修改了电动机三相空载电流中任何一相与三相平均值的偏差（见4.20，2008年版的4.22）；一增加了电动机三相定子绕组在实际冷状态下直流电阻的任何一相与三相平均值偏差的规定
（见4.20，2008年版的4.22）修改了检查项目的表示方式（见第6章和表20，2008年版的第5章）；
一删除了附录试验方法（见2008年版的附录A）。 本标准由中国电器工业协会提出本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：上海电机系统节能工程技术研究中心有限公司，安徽明腾永磁机电设备有限公
司、佳木斯电机股份有限公司、沈阳工业大学、湖北西浦电机科技有限责任公司、康富科技股份有限公司、无锡信捷电气股份有限公司、重庆赛力盟电机有限责任公司、山东华力电机集团股份有限公司、河北电机股份有限公司、广东省东莞电机有限公司、青岛天一集团红旗电机有限公司、中车永济电机有限公司、卧龙电气集团股份有限公司、西安泰富西玛电机有限公司、上海德驱驰电气有限公司、南方泵业股份有限公司、浙江金龙电机股份有限公司、兰州电机股份有限公司、江西江特电机有限公司、安徽皖南电机股份有限公司、安徽威能电机有限公司、北京百正创源科技有限公司、长沙长利电气有限公司、宁波东力传动设备有限公司、杭州江潮电机有限公司、绍兴摩泰机电科技有限公司、浙江特种电机股份有限公司、 浙江沪龙科技股份有限公司、浙江优力仕机电科技股份有限公司、苏州佳电飞球电机有限公司、宁波安信数控技术有限公司、上海上电电机股份有限公司、金华江科动力有限公司。
本标准主要起草人：姚丙雷、梅洛明、常颜芹、安忠良、李槐树、万勇、房海英、汪同斌、王庆东、吴艳红杨秀军、刘征艮、栾永先、贾喜勤、胡吉亮、王建权、陈仙根、李强、贾健。
本标准所代替标准的历次版本发布情况为：
GB/T227112008
I GB/T22711—2019
三相永磁同步电动机技术条件
（机座号80～355）
1范围
本标准规定了三相永磁同步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、 包装及保用期的要求。
本标准适用于转子带笼型起动绕组的异步起动三相永磁同步电动机（机座号80355）（以下简称
电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T755旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~
1 080
GB/T4831一2016旋转电机产品型号编制方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665一2017电机在一般环境条件下使用的湿热试验要求 GB/T14711一2013中小型旋转电机通用安全要求 GB/T22669一2008三相永磁同步电动机试验方法 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 IEC60034-14：2018旋转电机第14部分：轴中心高为56mm及以上电机的机械振动振动的
测量，评定及限值（Rotatingelectrical machinesPart 14：Mechanical vibrationof certain machines with shaft heights 56 mm and higher-Measurement, evaluation and limits of vibration severity)
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分依次排列组成（按GB/T4831一2016的规定执行）。
1 GB/T22711—2019
示例：
TYC-132S1-2
规格代号：表示轴中心高132mm机座长为S（短），1号铁心长，2极产品代号：T表示“同”步电动机；YC表示"永磁”
3.2电动机的外壳防护等级为IP55（按GB/T4942.1一2006的规定执行）。 3.3电动机的冷却方法为IC411（按GB/T1993—1993的规定执行）。 3.4电动机的结构及安装型式为IMB3、IMB5、IMB35、IMV1（按GB/T997—2008的规定执行）。 3.5电动机的定额是以连续工作制（S1）为基准的连续定额 3.6电动机的额定频率为50Hz，额定电压为380V，定子绕组均为Y接法。 3.7 电动机应按下列额定功率制造：
0.55kW.0.75kW.1.1kW.1.5kW.2.2kW.3kW.4kW.5.5kW.7.5kW.11kW.15kW
18.5kW.22kw.30kW.37kw.45kW,55kW.75kw,90kW.110kw.132kw.160kw.200kW. 250kW.315kW. 3.8电动机的机座号与同步转速及功率的对应关系应符合表1的规定。
表1机座号与同步转速及功率的对应关系
同步转速 r/min
机座号
750
3000
1500
1000
功率 kW
80M 1 80M 2 90S 90L 100L.1 100L.2 112M 132S 1 132S 2 132M1 132M2 160M1 160M2 160L 180M 180L
0.75 1.1 1.5 2.2
0.55 0.75 1.1 1.5 2.2 3 4
3
4
5.5 7.5
5.5
2.2
3
4 5.5
7.5
3
11 15 18.5
4 5.5 7.5
11
7.5
11
15 18.5 22
/ 11
15 GB/T22711—2019
表1（续）
同步转速 r/min
机座号
1500
750
3000
1000
功率 kw
18.5 22
200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L 2 355M1 355M2 355L 注：S、M、L后面的数字1、2分别代表同一机座号和转速下的不同功率。
15 18.5 22 30 37 45 55 75 90 110 132 160 200
30
一
37 45 55 75 90 110 132 160 200 250 315
30 37 45 55 75 90 110 132 160 200 250
一一一
一
一
一
一
3.9 9电动机的安装尺寸及公差应符合表2～表5和图1～图4的规定，外形尺寸应不大于表2～表5和图1～图4中规定的数值。
3 GB/T22711—2019
机座号8090
机座号100132
图1 机座带底脚，端盖上
表2 机座带底脚，端盖上
装 尺
安
寸 mm
机座号
极
A/2 B
C
D
E
F
A
G
数
基本 基本 基本 基本 极限 基本 极限 基本 极限 基本 极限 基本尺寸 尺寸 尺寸 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 125 62.5
80M 90S 90L 2,4,6 100L 112M 132S 132M
6 0. 030 15.5
19 24 +0.009 50
50 56 63
40
100 125
±1.5
±0.31
140 70 160 80 190 95 140 70 216 108
20
0.004
8
60
28
8.036 24
±0.37
±2.0
38
80
89
10
33
178 210 254 241 279
160M 2.4.6.8 160L 180M
42 +0.018
37
254 127
108
12
0.002
±3.0
110 ±0.43
180L 4,6.8 279
121
48 55 60 65 75 0.011
14
42.5
139.5
16 0. 043 49
318 159 305 133
200L 225S 4,8 225M 250M
286
311 149
356 178 406 203 349 168
53 58 67.5
18
140
4.6.8
+0.030
368 419 406
280S 280M 315S 315M 315L 4.6.8 355M 355L
457 228.5
20
190
±4.0
±0.50
22 8. 052 71
508 254 457 216
80
508 560 630
170
+0.035
610 305
254
25
95 0.013
86
注：出线盒的位置在电动机顶部，根据用户要求，也可以放在侧面。图中双点画线表示侧面出线盒 G=D一GEGE的极限偏差对机座号80为（+-10）其余为（+-2）。 K孔的位置度公差以轴伸的轴线为基准。
4
