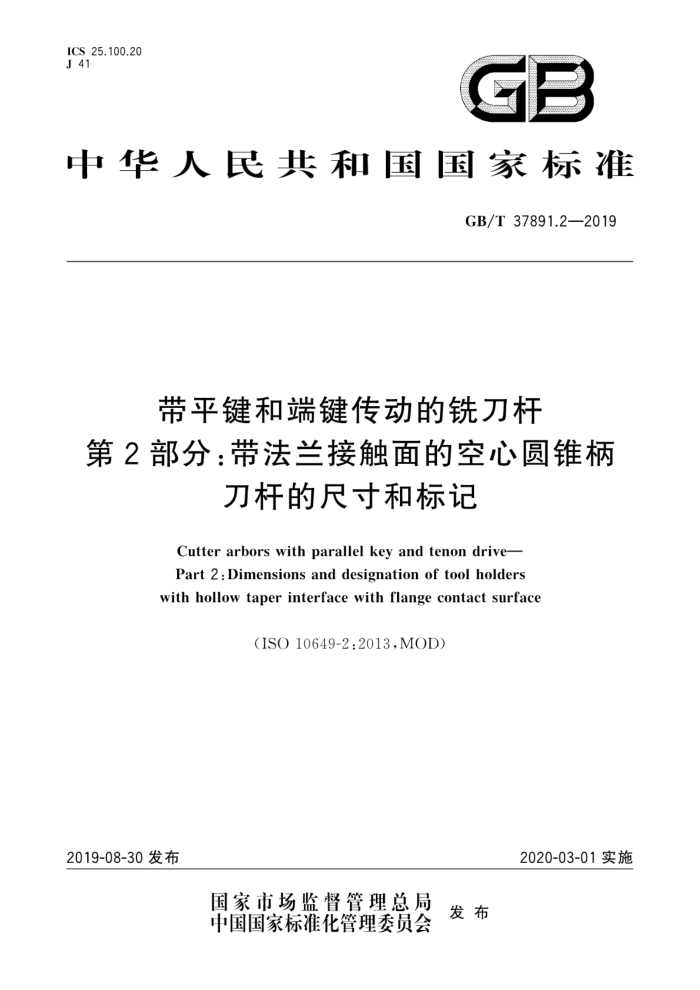

ICS 25.100.20 J 41
GB
中华人民共和国家标准
GB/T37891.2—2019
带平键和端键传动的铣刀杆
第2部分：带法兰接触面的空心圆锥柄
刀杆的尺寸和标记
Cutter arbors with parallel key and tenon drive- Part 2 : Dimensions and designation of tool holders
with hollow taper interface with flange contact surface
(ISO 10649-2:2013,MOD)
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准带平键和端键传动的铣刀杆
第2部分：带法兰接触面的空心圆锥柄
刀杆的尺寸和标记 GB/T37891.2—2019
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年7月第一版
￥
书号：155066：1-63334
版权专有 侵权必究 GB/T37891.2—2019
前言
GB/T37891《带平键和端键传动的铣刀杆》分为6个部分：
第1部分：通用尺寸；第2部分：带法兰接触面的空心圆锥柄刀杆的尺寸和标记；第3部分：带7：24自动换刀圆锥柄刀杆的尺寸和标记；
一第4部分：带7：24手动换刀圆锥柄刀杆的尺寸和标记；
第5部分：带法兰接触面的多棱锥柄刀杆的尺寸和标记；第6部分：带钢球拉紧系统的模块圆锥柄刀杆的尺寸和标记。
本部分为GB/T37891的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO10649-2：2013《带平键和端键传动的铣刀杆第2部分：带法
兰接触面的圆锥柄刀杆的尺寸和标记》
本部分与IS010649-2：2013的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章规范性引用文件”中，具体调整如下： ·用等效采用国际标准的GB/T1184代替了ISO2768-2； ?用等效采用国际标准的GB/T1804代替了ISO2768-1； ·用等同采用国际标准的GB/T19449.1代替了ISO12164-1； ·用等同采用国际标准的GB/T20329代替了ISO2780； ·用修改采用国际标准的GB/T37891.1代替了ISO10649-1； ·用修改采用国际标准的GB/T37895代替了ISO10643。 修改了图1中螺栓的画法，原国际标准画法有误。
本部分做了下列编辑性修改：
删除了国际标准的参考文献。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：森泰英格（成都）数控刀具股份有限公司、成都工具研究所有限公司。 本部分主要起草人：赵庆军、李海峡、邓智光、沈士昌。
I GB/T 37891.2—2019
带平键和端键传动的铣刀杆
第2部分：带法兰接触面的空心圆锥柄
刀杆的尺寸和标记
1范围
GB/T37891的本部分规定了带平键和端键传动的铣刀杆的尺寸和标记。 本部分适用于铣刀杆柄部为带法兰接触面的空心圆锥柄（HSK）的刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996.eqVISO2768-2：1989） GB/T1804—般公差未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqISO2768-1：
1989)
GB/T19449.1带有法兰接触面的空心圆锥接口第1部分：柄部一尺寸（GB/T19449.1一 2004ISO12164-1:2001.IDT)
GB/T20329端键传动的铣刀和铣刀杆上刀座的互换尺寸（GB/T20329—2006，ISO2780：1986， IDT)
GB/T 37891.1# 带平键和端键传动的铣刀杆第1部分：通用尺寸（GB/T37891.1一2019， ISO10649-1:2013,MOD)
GB/T37895带平键和端键传动铣刀杆附件的尺寸（GB/T37895一2019.ISO10643：2009， MOD)
3尺寸 3.1一般规定
所有尺寸和公差以毫米为单位，未注公差按GB/T1804的m”级，未注的形位公差按GB/T1184 的“k”级的规定。
铣刀杆上铣刀的互换尺寸按GB/T20329的规定。 带平键和端键传动的铣刀杆上刀具的接口尺寸按GB/T37891.1的规定。 图只是示意图，不代表设计图，仅仅是给出需要满足的尺寸。 本部分中尺寸符号和ISO13399系列标准间符号的关系参见附录A
3.2刀杆尺寸
刀杆尺寸见图1和表1。
1 GB/T 37891.2—2019
f) HSK的型式A或C g) HSK的名义尺寸； h) 横杠“_”； i) 刀杆直径d1。 示例：带HSK柄的常规刀杆，型号为A，尺寸40mm，刀杆直径16mm，备有驱动环和锁紧螺栓，标记如下：刀杆 FGB/T37891.2-HSK-A40-16
供货条件
6
按本部分生产的刀杆，供货时至少提供下列附件：
符合GB/T37895的平键；符合GB/T37895的驱动环；符合GB/T37895的锁紧螺栓 61168
GB/T37891.2—2019
附录A （资料性附录）
本部分尺寸符号与ISO13399系列标准间符号的关系
本部分尺寸符号与ISO13399系列标准间符号的关系见表A.1。
表A.1本部分尺寸符号与ISO13399系列标准间符号的关系
ISO13399系列标准 ISO13399系列标准 ISO13399系列标准
本部分符号 (GB/T37891.2)
本部分参考 (GB/T 37891.2)
中的符号
中的BSU码 ISO/TS13399-3 71CF29862B277 ISO/TS13399-3 7ED689AF7D1D ISO/TS13399-3 71DCD39338974 ISO/TS13399-3 71DCD39338974_2
中的属性命名
图1
柄部直径
di
DCONWS
图1
主体直径
d2
BD
图1
11
功能长度
LF
图1
功能长度（2）
LF(2)
t2
