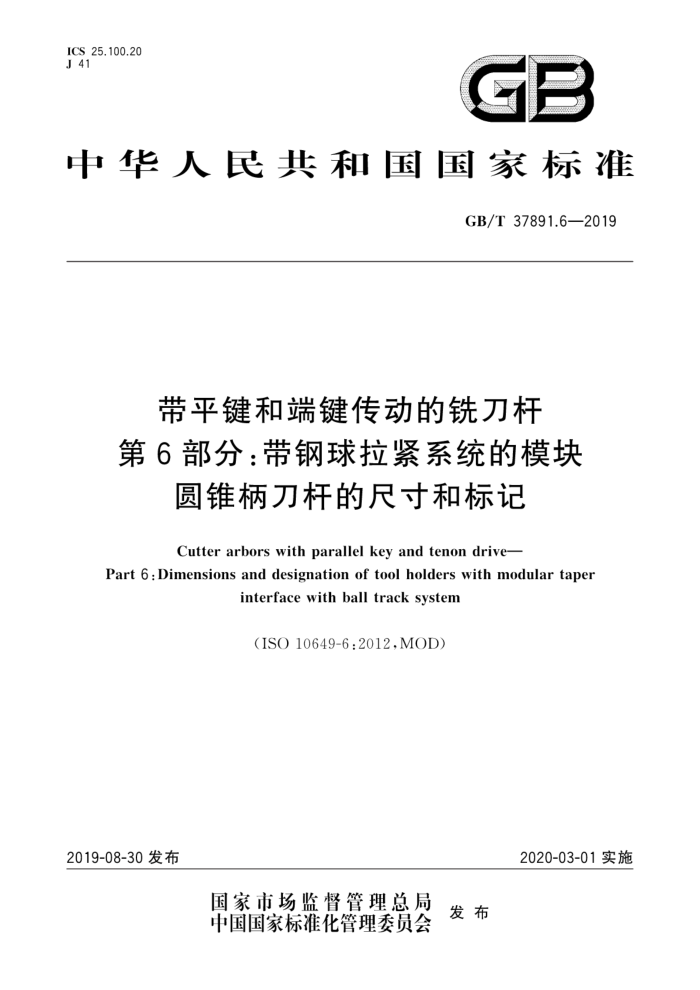

ICS 25.100.20 J 41
GB
中华人民共和国国家标准
GB/T37891.6—2019
带平键和端键传动的铣刀杆第6部分：带钢球拉紧系统的模块
圆锥柄刀杆的尺寸和标记
Cutter arbors with parallel key and tenon drive-
Part 6 : Dimensions and designation of tool holders with modular taper
interface with ball track system
(ISO 10649-6:2012.MOD)
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准带平键和端键传动的铣刀杆
第6部分：带钢球拉紧系统的模块
圆锥柄刀杆的尺寸和标记
GB/T37891.6—2019
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年8月第一版
*
书号：155066：1-63340
版权专有 侵权必究 GB/T37891.6—2019
前言
GB/T37891《带平键和端键传动的铣刀杆》分为6个部分：
第1部分：通用尺寸；第2部分：带法兰接触面的空心圆锥柄刀杆的尺寸和标记；第3部分：带7：24自动换刀圆锥柄刀杆的尺寸和标记；
一第4部分：带7：24手动换刀圆锥柄刀杆的尺寸和标记；
第5部分：带法兰接触面的多棱锥柄刀杆的尺寸和标记；第6部分：带钢球拉紧系统的模块圆锥柄刀杆的尺寸和标记。
本部分为GB/T37891的第6部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO10649-6：2012《带平键和端键传动的铣刀杆第6部分：带钢
球拉紧系统的模块圆锥柄刀杆的尺寸和标记》。
本部分与IS010649-6：2012的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章规范性引用文件”中，具体调整如下： ·用等效采用国际标准的GB/T1184代替了ISO2768-2； ·用等效采用国际标准的GB/T1804代替了ISO2768-1； ·用等同采用国际标准的GB/T20329代替了ISO2780； ·用等同采用国际标准的GB/T33524.1代替了ISO26622-1； ·用修改采用国际标准的GB/T37891.1代替了ISO10649-1； ·用修改采用国际标准的GB/T37895代替了ISO10643。 修改了图1中螺栓的画法，原国际标准画法有误。
本标准做了下列编辑性修改：
删除了国际标准的参考文献。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：常州市海力工具有限公司、常州鼎豪精机有限公司、成都工具研究所有限公司。 本部分主要起草人：马嘉豪、马海善、周饺、曾宇环、查国兵。
I GB/T37891.6—2019
带平键和端键传动的铣刀杆第6部分：带钢球拉紧系统的模块
圆锥柄刀杆的尺寸和标记
1范围
GB/T37891的本部分规定了带平键和端键传动且带钢球拉紧系统的模块圆锥柄铣刀杆的尺寸和
标记
本部分适用于带平键和端键传动直带钢球拉紧系统的模块圆锥柄铣刀杆
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996.eqVISO2768-2:1989） GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqVISO2768-1：
1989)
GB/T20329 端键传动的铣刀和铣刀刀杆上刀座的互换尺寸（GB/T20329一2006，ISO2780： 1986.IDT)
GB/T33524.1带有钢球拉紧系统的模块圆锥接口第1部分：柄部尺寸和标记（GB/T33524.1 2017,ISO 26622-1:2008,IDT)
GB/T37891.1带平键和端键传动的铣刀杆第1部分：通用尺寸（GB/T37891.1一2019， ISO10649-1:2013,MOD)
GB/T37895带平键和端键传动铣刀杆附件的尺寸（GB/T37895—2019.ISO10643：2009， MOD)
3型式和尺寸
3.1一般规定
所有尺寸和公差以毫米为单位，未注公差按GB/T1804的“m级，未注的形位公差按GB/T1184 的"k”级的规定。
刀杆上铣刀的互换尺寸按GB/T20329的规定。 带平键和端键传动的铣刀杆上刀具的接口尺寸按GB/T37891.1的规定。 图只是示意图，不代表设计图，仅仅是给出需要满足的尺寸。 本部分尺寸符号与ISO13399系列标准间符号的关系参见附录A。
3.2刀杆尺寸
刀杆的型式和尺寸见图1和表1。
1 GB/T37891.6—2019
f) 锥柄号； g) 横杠“_”； h) 刀杆直径d1。 示例：带模块圆锥柄的刀杆，模块圆锥柄号63，刀杆直径16mm，备有驱动环和紧固螺栓，标记如下：刀杆GB/T37891.6-TS-63-16
供货条件
6
按本部分生产的带平键和端键传动且带模块圆锥柄的铣刀杆，供货时至少提供下列附件：
符合GB/T37895的平键；符合GB/T37895的驱动环；符合GB/T37895的紧固螺栓 6100—9168/0
GB/T37891.6—2019
附录A （资料性附录）
本部分尺寸符号与ISO13399系列标准间符号的关系
本部分尺寸符号与ISO13399系列标准间符号的关系见表A.1。
表A.1本部分尺寸符号与ISO13399系列标准间符号的关系
ISO13399系列标准 ISO13399系列标准 ISO13399系列标准
本部分参考 (GB/T 37891.6)
本部分符号 (GB/T37891.6)
中的BSU码 ISO/TS13399-3 71CF29862B277 ISO/TS13399-3 71DCD39338974 ISO/TS13399-3 71D078F5BEDBE
中的符号
中的属性命名
图1
柄部直径
d1
DMM
1
图1
LF
功能长度
图1
第二功能长度
LFS
l2
