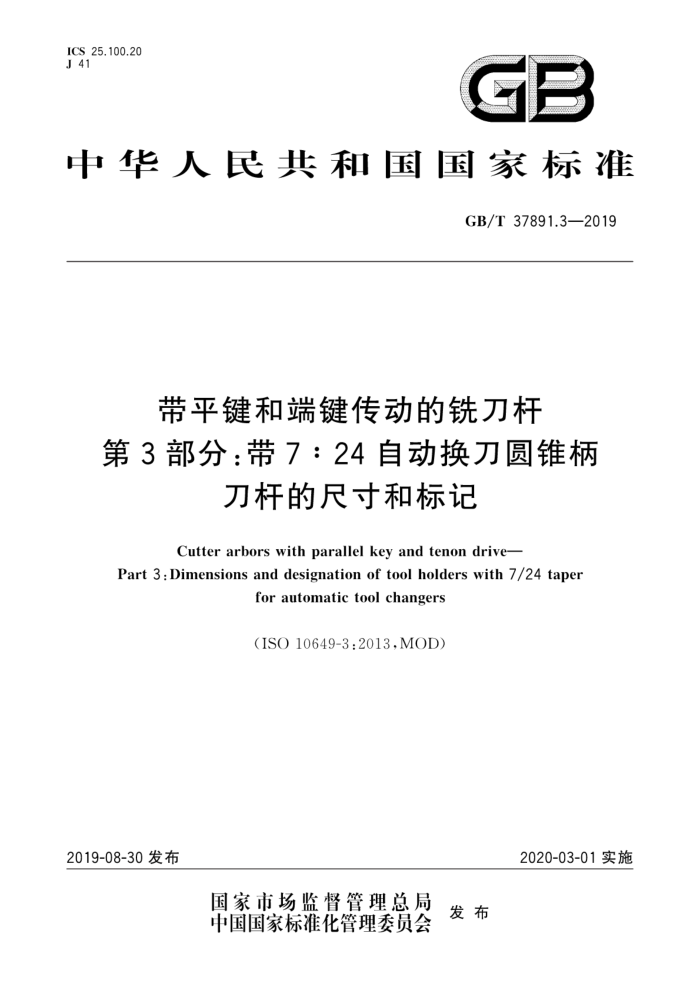

ICS 25.100.20 J 41
GB
中华人民共和国家标准
GB/T 37891.3—2019
带平键和端键传动的铣刀杆第3部分：带7：24自动换刀圆锥柄
刀杆的尺寸和标记
Cutter arbors with parallel key and tenon drive-
Part 3 : Dimensions and designation of tool holders with 7/24 taper
for automatic tool changers
(ISO 10649-3:2013.MOD)
2019-08-30发布
2020-03-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37891.3—2019
前言
GB/T37891《带平键和端键传动的铣刀杆》分为6个部分：
第1部分：通用尺寸；第2部分：带法兰接触面的空心圆锥柄刀杆的尺寸和标记；第3部分：带7：24自动换刀圆锥柄刀杆的尺寸和标记；
一第4部分：带7：24手动换刀圆锥柄刀杆的尺寸和标记；
第5部分：带法兰接触面的多棱锥柄刀杆的尺寸和标记；第6部分：带钢球拉紧系统的模块圆锥柄刀杆的尺寸和标记。
本部分为GB/T37891的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO10649-3：2013《带平键和端键传动的铣杆第3部分：带
7：24自动换刀圆锥柄刀杆的尺寸和标记》。
本部分与IS010649-3：2013的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章*规范性引用文件*中，具体调整如下： ·用等效采用国际标准的GB/T1184代替了ISO2768-2； ?用等效采用国际标准的GB/11804代替了ISO2768-1； ·用等同采用国际标准的GB/T10944.1代替了ISO7388-1； ·用等同采用国际标准的GB/T10944.2代替了ISO7388-2； ·用等同采用国际标准的GB/T20329代替了ISO2780 ·用修改采用国际标准的GB/T37891.1代替了ISO10649-1； ·用修改采用国际标准的GB/T37895代替了ISO10643 根据国内实际情况，修改了图1、图2中螺栓的画法。
本部分做了下列编辑性修改：
根据实际情况，对表2进行了编辑性修改；删除了国际标准的参考文献。
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：成都工具研究所有限公司、四川天虎工具有限责任公司、泰森英格（成都）数控刀
具股份有限公司。
本部分主要起草人：陈文浪、刘前伦、沈士昌、张敬志、谢刚。
I GB/T37891.3—2019
带平键和端键传动的铣刀杆第3部分：带7：24自动换刀圆锥柄
刀杆的尺寸和标记
1范围
GB/T37891的本部分规定了带平键和端键传动的铣刀杆的尺寸和标记，铣刀杆柄部为7：24自动换刀圆锥柄，
本部分适用于带平键和端键传动的7：24自动换刀圆锥柄铣刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996eqvISO2768-2:1989） GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvISO2768-1：
1989)
GB/T10944.1自动换刀7：24圆锥工具柄第1部分：A、AD、AF、U、UD和UF型柄的尺寸和标记(GB/T10944.1—2013，ISO7388-1:2007.IDT)
GB/T10944.2 自动换刀7：24圆锥工具柄第2部分：J、JD和JF型柄的尺寸和标 (GB/T10944.2—2013.ISO7388-2:2007.IDT)
GB/T20329端键传动的铣刀和铣刀刀杆上刀座的互换尺寸（GB/T20329一2006，ISO2780：
1986.IDT)
GB/T37891.1 带平键和端键传动的铣刀杆第1部分：通用尺寸（GB/T37891.1一2019， ISO10649-1:2013,MOD)
GB/T37895# 带平键和端键传动铣刀杆附件的尺寸（GB/T37895一2019，ISO10643：2009， MOD)
3　尺寸
3.1一般规定
所有尺寸和公差的单位为毫米，未注的线性和角度尺寸公差按GB/T1804的“m”级，未注的形状和位置公差按GB/T1184的"k级。
铣刀杆上铣刀的互换尺寸按GB/T20329的规定，紧固螺栓尺寸按GB/T37895的规定。 带平键和端键传动的铣刀杆刀具接口尺寸按GB/T37891.1的规定图只是示意图，不代表设计图，仅仅是给出需要满足的尺寸。 本部分中尺寸符号和ISO13399系列标准间符号的关系参见附录A
3.2带符合GB/T10944.1的7：24自动换刀圆锥柄刀杆
带符合GB/T10944.1的7：24自动换刀圆锥柄刀杆尺寸见图1和表1。
1 GB/T37891.3—2019
10.01A
0.01A
说明：
带符合GB/T10944.1的7：24圆锥柄刀杆；符合GB/T37895的平键；
-
2 3
符合GB/T37895的紧固螺栓；符合GB/T37895的驱动环。
4-
7：24圆锥柄应符合GB/T10944.1的规定。 不能凸。 dz见GB/T37891.1。
图1带符合GB/T10944.1的7：24自动换刀圆锥柄刀杆
表1带符合GB/T10944.1的7：24自动换刀圆锥柄刀杆尺寸
单位为毫米
锥柄号
尺寸
30
45
40
S0
di d:
162227 32 16
32
2
31.75
44.45
57.15
69.85 55
A型 U型
60 70 46 45 43 41 49 47 45 43 56 53 51
63 70 75
55
70
50
55
55
[1
55
63
63
63
70
75
A型 40 38 43 41 45 43
41
54
56 59 53 51 56 61
U型
45
43
53
51
11
3.3带符合GB/T10944.2的7：24自动换刀圆锥柄刀杆
带符合GB/T10944.2的7：24自动换刀圆锥柄刀杆的尺寸见图2和表2。 GB/T37891.3—2019
70. 014
0.01A
(n)
说明：
带符合GB/T10944.2的7：24圆锥柄刀杆； 2- 符合GB/T37895的平键；
符合GB/T37895的紧固螺栓；符合GB/T37895的驱动环。
一
7：24圆锥柄应符合GB/T10944.2的规定。 不能凸。 dz见GB/T37891.1.
图2带符合GB/T10944.2的7：24自动换刀圆锥柄刀杆
表2带符合GB/T10944.2的7：24自动换刀圆锥柄刀杆尺寸
单位为毫米
锥柄号
尺寸 di 16 22 27 32 16 22 27 32 40
30
40
45
50
50 16 22 27 32 40
22 27 32
F
1
31.75 50
44.45
57.15
69.85 70
d: l1
60
55
63
70 75 56 59 60 58
60 46 53 51
40 38 46 45 43
56
4材料
刀杆材料由制造厂确定，抗拉强度不低于800N/mm，圆锥柄表面和安装铣刀的轴表面的硬度为 56HRC60HRC，硬度深度由制造厂确定。
5标记
按本部分生产的刀杆标记如下： a）刀杆： b） 本部分标准号，如：GB/T37891.3； c) 横杠“_”； d) 符合GB/T10944.1或GB/T10944.2规定的圆锥柄型式（如：型式A、U、AD、UD、AF、UF、J、
3 GB/T37891.3—2019
JD或JF)； e) 锥柄号； f) 横杠“_”； g) 刀杆直径d1。 示例：带自动换刀7：24圆锥柄刀杆，圆锥柄型式为A，锥柄号45，刀杆直径22mm，备有驱动环和紧固螺栓，标记如下：刀杆 GB/T 37891.3-A45-22
供货条件
6
按本部分生产的刀杆，供货时至少提供下列附件：
符合GB/T37895的平键；符合GB/T37895的驱动环；符合GB/T37895的紧固螺栓
4
