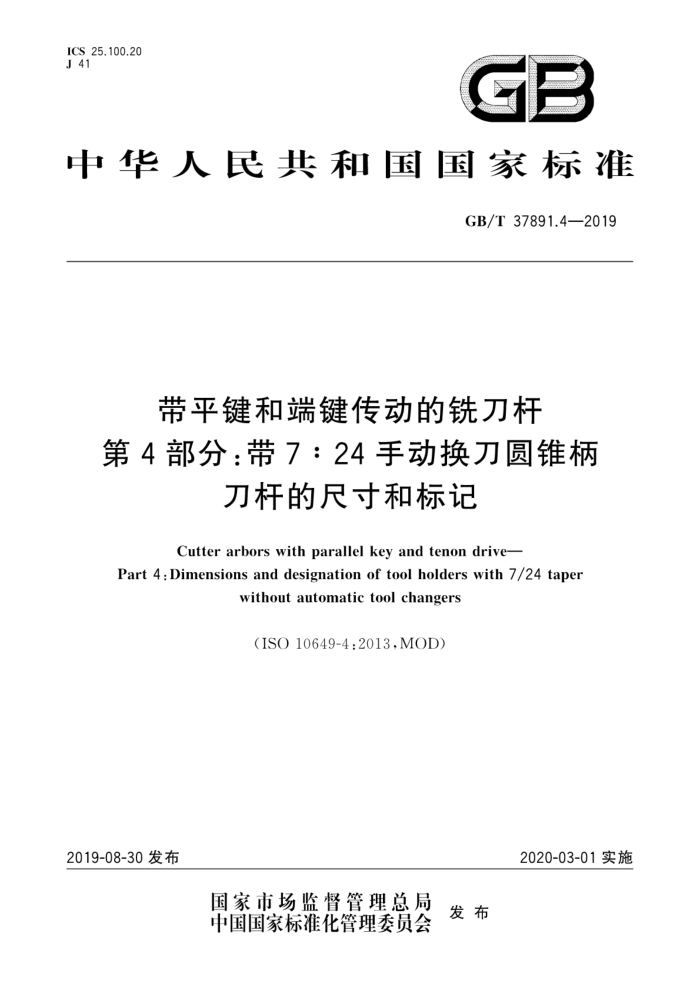

ICS 25.100.20 J 41
GB
中华人民共和国家标准
GB/T37891.42019
带平键和端键传动的铣刀杆第4部分：带7：24手动换刀圆锥柄
刀杆的尺寸和标记
Cutter arbors with parallel key and tenon drive-
Part 4 :Dimensions and designation of tool holders with 7/24 taper
without automatic tool changers
(ISO 10649-4:2013.MOD)
2020-03-01实施
2019-08-30发布
国家市场监督管理总局中国国家标准化管理委员会
发布 华人民共 和 會国
中
国家标准带平键和端键传动的铣刀杆
第4部分：带7：24手动换刀圆锥柄
刀杆的尺寸和标记 GB/T 37891.4—2019
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2019年7月第一版
*
书号：155066·1-63338
版权专有 侵权必究 GB/T37891.4—2019
前言
GB/T37891《带平键和端键传动的铣刀杆》分为6个部分：
第1部分：通用尺寸；第2部分：带法兰接触面的空心圆锥柄刀杆的尺寸和标记；第3部分：带7：24自动换刀圆锥柄刀杆的尺寸和标记；
一第4部分：带7：24手动换刀圆锥柄刀杆的尺寸和标记；
第5部分：带法兰接触面的多棱锥柄刀杆的尺寸和标记；第6部分：带钢球拉紧系统的模块圆锥柄刀杆的尺寸和标记
本部分为GB/T37891的第4部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO10649-4：2013《带平键和端键传动的铣刀杆第4部分：带
7：24手动换刀圆锥柄刀杆的尺寸和标记》
本部分与IS0O10649-4：2013的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章*规范性引用文件*中，具体调整如下： ·用等效采用国际标准的GB/T1184代替了ISO2768-2； ·用等效采用国际标准的GB/T1804代替了ISO2768-1； ·用等效采用国际标准的GB/T3837代替了ISO297； ·用等同采用国际标准的GB/T20329代替了ISO2780； ·用修改采用国际标准的GB/T37891.1代替了ISO10649-1； ·用修改采用国际标准的GB/T37895代替了ISO10643。 修改了图1中螺栓的画法，原国际标准画法有误。 因与驱动环尺寸不匹配，将表1中45号柄d1为50时的11的值由65修改为55。
本部分做了下列编辑性修改：
删除了国际标准的参考文献。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：常州正河源数控工具有限公司、成都工具研究所有限公司。 本部分主要起草人：鄂福大、汤映波、陈文浪、沈士昌。
I GB/T37891.4—2019
带平键和端键传动的铣刀杆
第4部分：带7：24手动换刀圆锥柄
刀杆的尺寸和标记
1范围
GB/T37891的本部分规定了带平键和端键传动的铣刀杆的尺寸和标记，铣刀杆柄部为7：24手动换刀圆锥柄。
本部分适用于带平键和端键传动的7：24手动换刀圆锥柄刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqVISO2768-2:1989） GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvISO2768-1：
1989)
GB/T38377：24手动换刀刀柄圆锥（GB/T3837—2001*eqvISO297：1988） GB/T20329 端键传动的铣刀和铣刀刀杆上刀座的互换尺寸（GB/T20329一2006，ISO2780-
1986,IDT)
GB/T37891.1 带平键和端键传动的铣刀杆第1部分：通用尺寸（GB/T37891.1一2019， ISO10649-1:2013,MOD)
GB/T37895带平键和端键传动铣刀杆附件的尺寸（GB/T37895—2019，ISO10643：2009， MOD)
3尺寸
3.1一般规定
所有尺寸和公差的单位为毫米，未注的线性和角度尺寸公差按GB/T1804的“m”级，未注的形状和位置公差按GB/T1184的*k*级。
铣刀杆上铣刀的互换尺寸按GB/T20329的规定，紧固螺栓尺寸按GB/T37895的规定。 带平键和端键传动的铣刀杆刀具接口尺寸按GB/T37891.1的规定。 图只是示意图，不代表设计图，仅仅是给出需要满足的尺寸。 本部分中尺寸符号和ISO13399系列标准间符号的关系参见附录A。
3.2带7：24手动换刀圆锥柄刀杆
带平键和端键传动的7：24手动换刀圆锥柄刀杆尺寸见图1和表1。
1 GB/T37891.4—2019
f) 刀杆直径d1。 示例：带手动换刀7：24圆锥柄刀杆，锥柄号40，刀杆直径32mm，备有驱动环和紧固螺栓，标记如下：刀杆GB/T37891.4-40-32
6 供货条件
按本部分生产的刀杆，供货时至少提供下列附件：
符合GB/T37895的平键；符合GB/T37895的驱动环；符合GB/T37895的紧固螺栓 6168
GB/T37891.4—2019
附录A （资料性附录）
本部分尺寸符号与ISO13399系列标准间符号的关系
本部分尺寸符号与ISO13399系列标准间符号的关系见表A.1。
表A.1本部分尺寸符号与ISO13399系列标准间符号的关系
本部分符号 (GB/T37891.4)
本部分参考 (GB/T 37891.4)
ISO13399系列标准 ISO13399系列标准 ISO13399系列标准
中的符号
中的BSU码 ISO/TS13399-3 71CF29862B277 ISO/TS13399-3 7ED689AF7D1D ISO/TS13399-60 71FC193318002 ISO/TS13399-3 71DCD39338974 ISO/TS13399-3 71DCD39338974_2
中的属性命名
图1和图2
di
柄部直径
DCONWS
图1和图2
刀体直径
d2
BD
d:
图1和图2
接口尺寸代号
CZC
功能长度
LF
图1和图2
11
l2
图1和图2
功能长度（2)
LF(2)
