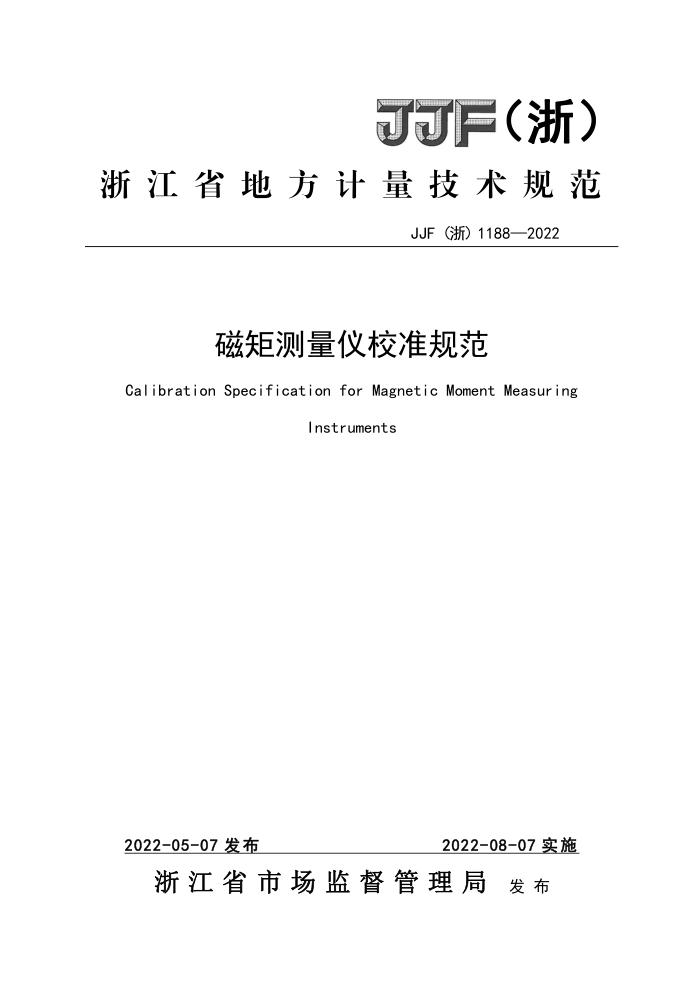

F（浙）
浙江省地方计量技术规范
JJF(浙)1188—2022
磁矩测量仪校准规范
Calibration Specification for Magnetic Moment Measuring
Instruments
2022-08-07实施
2022-05-07发布
浙江省市场监督管理局发布 JJF（浙）1188—2022
磁矩测量仪校准规范 Calibration specification for magnetic moment measuring instruments
JJF(浙)1188—2022
归口单位：浙江省市场监督管理局
主要起草单位：宁波市计量测试研究院
浙江省计量科学研究院
参加起草单位：余姚市质量检验检测中心
宁波兴隆磁性技术有限公司
本规范委托宁波市计量测试研究院负责解释 JJF（浙）1188—2022
本规范主要起草人：
王一民（宁波市计量测试研究院）
虞志书（浙江省计量科学研究院）
陈杭武（宁波市计量测试研究院）
参加起草人：
孙梦翔（宁波市计量测试研究院）
冯丹（余姚市质量检验检测中心）
黄可可（宁波兴隆磁性技术有限公司） JJF（浙）1188—2022
目 录
引言.
T1
范围. 2 引用文件.. 3术语和定义. 3.1磁矩 4概述. 4.1用途 4. 2 测量原理. 4.3结构.. 5计量特性... 5.1磁矩值. 6校准条件.. 6.1环境条件.. 6.2测量标准与其他设备 7校准项目和校准方法. 7.1校准项目. 7.2校准方法. 8校准结果表达.. 9复校时间间隔. 附录A磁矩测量仪校准记录附录B磁矩测量仪校准证书内页参考格式附录C磁矩示值误差校准的测量不确定度评定示例
1
1
1
..3
4
2
2
5
.6 JJF （浙）1188—2022
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范是首次制定。
II JJF（浙）1188—2022
磁矩测量仪校准规范
1范围
本规范规定了用磁矩参考样品校准磁矩测量仪的方法，适用于测试线圈直径范围为50mm~1000mm磁矩测量仪的校准。
2 引用文件
本规范引用了下列文件： JJF1905-2021 磁通计校准规范 JJF1906-2021恒定磁场线圈校准规范 JJF（浙）1177-2021磁矩参考样品校准规范 GB/T2900.60-2002电工术语电磁学 GB/T38437-2019用抽拉或旋转方式测量铁磁材料样品磁偶极矩的方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1磁矩magneticmoment
全称磁偶极矩，对于某一区域内的物质，等于磁极化强度的体积积分。单位：Wbm。
[GB/T2900.60中121.11.55]
4概述
4.1用途
磁矩测量仪主要用于测量磁性材料的磁矩值。
4.2测量原理
磁矩测量仪的工作原理如图1所示，通过抽拉或旋转等方式改变试样的位置或方向，使得测试线圈两端产生感应电动势，磁通积分器对感应电动势进行积分测得磁通变化量，其与线圈常数的乘积即为磁矩值。
1 JJF（浙）1188—2022
磁通积分器
测试线圈
试样
图1磁矩测量仪工作原理图
4.3结构
磁矩测量仪由磁通积分器、测试线圈以及相应的数据处理系统组成。磁通积分器，可以是磁通计、电子积分器或其他自动积分装置，测试线圈多采用单轴或三轴亥姆霍兹线圈，也可以是螺线管等其他合适的线圈。
5计量特性
5.1磁矩值
测量范围： （0.1~150）μWbm. 最大允许误差：±0.1%~±5.0%。
6 校准条件
6.1环境条件
环境条件应满足： a）环境温度：（20士5）℃ b）相对湿度：≤80% c）无明显影响校准的振动、冲击以及其他电磁干扰。
6.2测量标准及其他设备
磁矩参考样品磁矩参考样品的扩展不确定度不超过被校磁矩测量仪最大允许误差的三分
之一。
所选磁矩参考样品应满足J.JF（浙）1177-2021的要求，其尺寸不得超过被校仪器测试线圈的均匀区。
2 JJF（浙）1188—2022
7校准项目和校准方法
7.1 校准项目
a）外观和状态检查 b）磁矩示值误差
7.2校准方法 7.2.1外观和状态检查
检查磁矩测量仪的外观应完好，无影响工作的机械损伤，磁通积分器各操作部件应灵活。
通电后检查仪器显示应正常，检查软件系统中设置的测试线圈参数是否正
确。
校准前，磁矩测量仪应按照使用说明书的要求进行预热，磁矩参考样品应在现场环境条件下静置不少于15分钟。 7.2.2磁矩示值误差
a)7 根据测试线圈均匀区大小选择合适规格的磁矩参考样品； b）选择合适的档位，使磁矩值在测量仪量程的（10%~90%）范围内； c) 将样品置于测试线圈径向和轴向的中心位置，与测试线圈同轴 d)i 调节磁矩测量仪的漂移并置零； e) 采用抽拉法时，将样品抽拉至一段距离之外的位置，待磁矩测量仪数值
稳定时，记录被校磁矩测量仪的磁矩值m。
按公式（1）计算磁矩示值误差：
(1)
m=m,-mo
式中： Am一一被校磁矩测量仪的示值误差，Wbm； m一一被校磁矩测量仪的示值，Wbm； m。一一磁矩参考样品的标称磁矩值，Wbm。 f)采用旋转法时，将样品在包含磁矩方向的平面内旋转180°，记录磁矩
值m。
m
