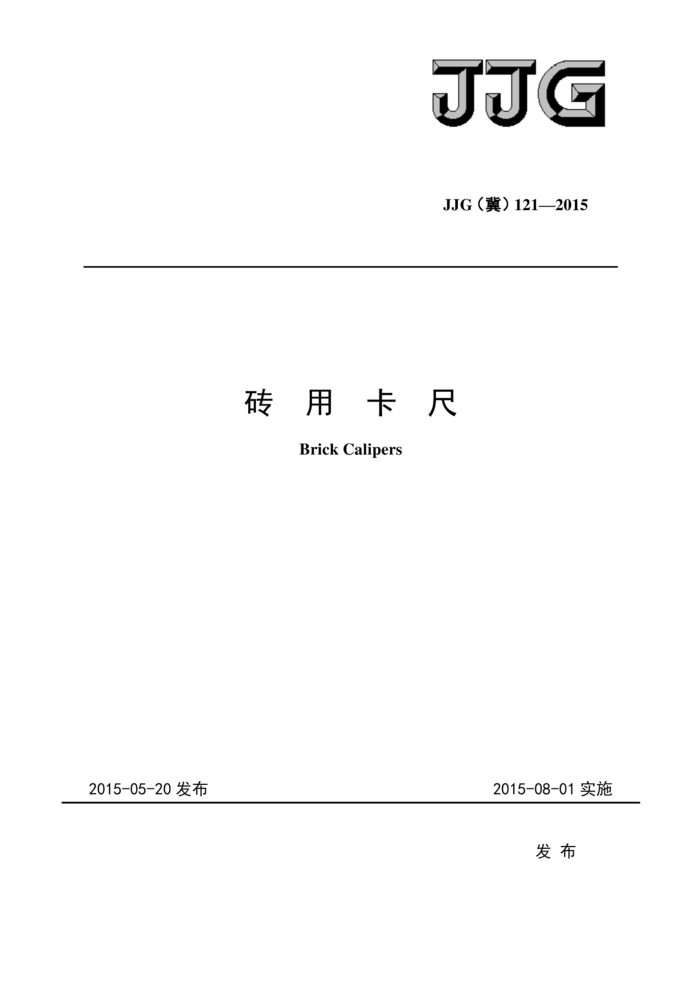

JJG
JJG（冀）121—2015
砖用卡尺
Brick Calipers
2015-05-20 发布
2015-08-01实施
发布 JJG（冀）121-2015
砖用卡尺检定规程
JJG（冀）121-2015
Verification Regulation
ofBrickCalipers
归口单位：河北省质量技术监督局
起草单位：河北省计量科学研究所
河北省计量监督检测院
本规程委托起草单位负责解释 JJG（冀）121-2015
本规程主要起草人：
张锐 (河北省计量科学研究所) 王少平（河北省计量监督检测院）张庆勋（河北省计量监督检测院）包辉 （河北省计量科学研究所）
参加起草人：
陈晓宁 （河北省计量监督检测院）焦网网（河北省计量监督检测院）
赵龙龙（河北省计量监督检测院）
齐梅梅（河北省计量监督检测院）
路景飞（河北省计量监督检测院） JJG（冀）121-2015
引言
本规程是依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012 2《测量不确定度评定与表示》的规定而制定的。
本规程为首次制定
II JJG（冀）121-2015
砖用卡尺检定规程
1范围
本规程适用于副尺分度值为0.1mm，测量范围-10mm～30mm；主尺分度值为0.5mm，测量范围上限至250mm的砖用卡尺的首次检定、后续检定和使用中检查。
引用文件
2
本规程引用下列文件： GB/T2542-2012 砌墙砖试验方法
烧结普通砖
GB 5101-2003 凡是注日期的引用文件，仅注日期的版本适用于本规程。
3术语
共面性coplanarity 砖用卡尺两支承框测量基面在同一平面内。
4概述
砖用卡尺是利用游标原理对砌墙砖的几何尺寸、弯曲和杂质凸出量等进行测量的长度计量器具，其结构示意图见图1。
图1砖用卡尺结构示意图
1一左支承框：2一紧固螺钉：3一主尺：4一副尺：5一游标尺：6一测量框：7一右支承框
8、12一测量基面； 9、11一主尺测量面； 10一副尺测量面
1 JJG（冀）121-2015
5计量性能要求
5.1测量面和测量基面的表面粗糙度
测量面和测量基面的表面粗糙度不大于表1的规定。
表1测量面和测量基面的表面粗糙度
测量位置表面粗糙度R/um
主尺测量面 0.8
副尺测量面、测量基面
1.6
5.2标记宽度和宽度差
标记宽度为0.10mm~0.20mm，标记宽度差不大于0.05mm。 5.3测量基面的共面性
两支承框测量基面在主尺移动方向上任意位置的共面性不大于0.03mm。 5.4示值误差
副尺和主尺的最大允许误差不超过表2的规定。
表2最大允许误差
mm 主尺 ±0.5
尺型最大允许误差
副尺 ±0.2
6 通用技术要求
6.1外观 6.1.1砖用卡尺上应标明制造厂名或商标、分度值、仪器型号、出厂编号等。 6.1.2砖用卡尺表面应镀层均匀、标尺标记应清晰。不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等，以及影响外观质量的其他缺陷。 6.1.3后续检定的砖用卡尺，允许有不影响使用的外观缺陷。 6.2各部分相互作用 6.2.1砖用卡尺的副尺在测量框中移动应手感平稳，不应有阻滞或松动现象。 6.2.2砖用卡尺的测量框和支承框在主尺上移动应手感平稳，不应有阻滞或松动现象。 6.3各部分相对位置 6.3.1游标尺标记与副尺标记应平行，无目力可见的偏斜。 6.3.2砖用卡尺游标标记表面棱边至副尺标记表面的距离应不大于0.25mm，支承框对线斜面棱边至主尺标记表面的距离应不大于0.5mm。
2
