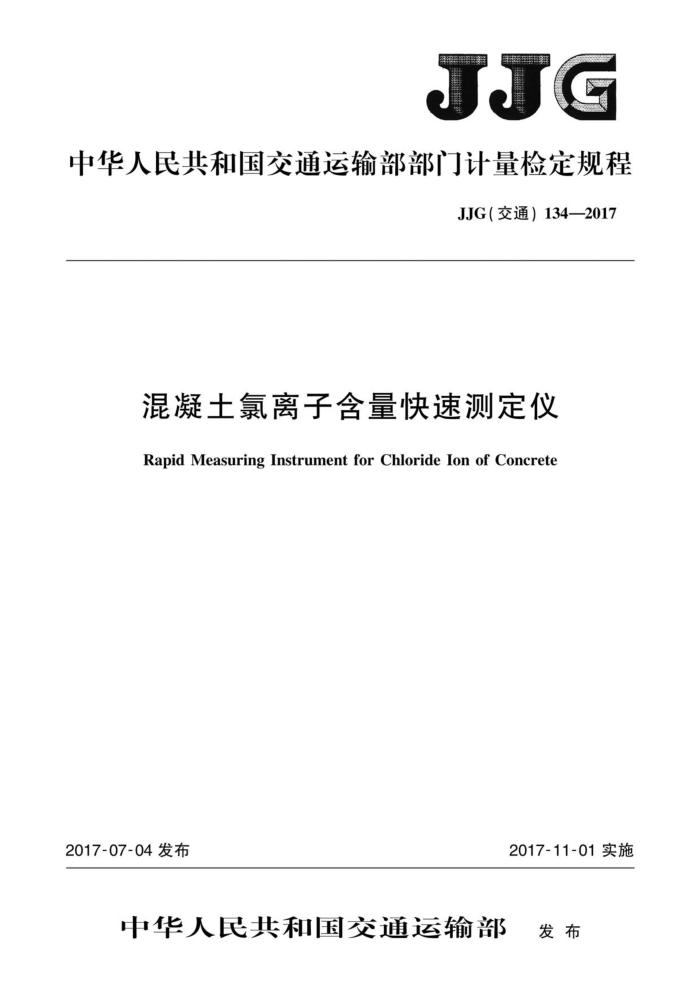

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）1342017
混凝土氯离子含量快速测定仪
RapidMeasuringInstrumentforChlorideIonofConcrete
2017-07-04发布
2017-11-01实施
中华人民共和国交通运输部 发布 JJG（交通）134—2017
混凝土氯离子含量快速测定仪
检定规程
JJG（交通）134 -2017
-
VerificationRegulationofRapidMeasuring InstrumentforChlorideIonofConcrete
归口单位：全国公路专用计量器具计量技术委员会
起草单位：交通运输部公路科学研究院
中国合格评定国家认可中心瑞士万通中国有限公司北京中路仪科技发展有限公司北京数智意隆仪器有限公司
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）134—2017
本规程主要起草人：
刘静（交通运输部公路科学研究院）刘璐（交通运输部公路科学研究院）耿雷（中国合格评定国家认可中心）杨忠刚（北京中路仪科技发展有限公司）祝玲玲（北京数智意隆仪器有限公司）雁（瑞士万通中国有限公司）
龚 JJG（交通）134—2017
目 录
引言
I川I
范围 2 引用文件
1
概述 .... 4 计量性能要求 5 通用技术要求 6计量器具控制附录A检定记录表格式附录B检定证书内页格式附录C检定结果通知书内页格式
3
2
2
6 8 JJG（交通）134—2017
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求 JJG（交通）134—2017
混凝土氯离子含量快速测定仪检定规程
1范围
本规程适用于公路工程用混凝土氯离子含量快速测定仪的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JT/T1150混凝土氯离子含量快速测定仪凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述 3.1测定仪利用氯离子选择电极标准曲线法测定样品中的氯离子含量，主要由主机和电极组成。 3.2测定仪应符合JT/T1150的要求，其结构如图1所示。
0A A △
说明：
主机；氯离子选择性电极；银/氯化银参比电极。
1- 2- 3
图1测定仪结构示意图
4计量性能要求
测定仪的电位分辨力、相对示值误差和测量重复性均应满足表1要求
福
1 JJG（交通）134—2017
表1计量性能要求
参数电位分辨力相对示值误差
要 求 ±0.1mV 不大于5% 不大于3%
测量重复性变差系数C
注：重复性采用变差系数表示。
5 通用技术要求 5.1外观
测定仪的外观要求如下：
测定仪的外表面应光洁平整、色泽均匀； b) 功能键应能正常工作，各紧固件无松动，显示应清晰完整： c) 引出的电缆、护套应无损伤； d) 氯离子选择性电极应清洁、干燥； e) 银/氯化银参比电极内应充满溶液，内盐桥糊状物不应出现黑色。
a)
6 计量器具控制 6.1检定条件 6.1.1检定环境条件
检定环境条件要求如下： a) 温度为23℃±2℃； b) 湿度为不大于85%RH。
6.1.2# 检定器具 6.1.2.1标准信号发生器或直流信号标准器应满足如下要求：
a) 电压输出的范围为（-2000.0~2000.0）mV，分辨力为0.1mV； b) 输出阻抗的范围为（90～105）2.分辨力为0.0012：或输出阻抗的范围为（900~
1050)2分辨力为0.012。
6.1.2.2有证标准物质：浓度为0.100mol/L的氯化钠标准溶液。 6.2检定项目
检定项目见表2.检定记录表格式见附录A。
表2检定项目
使用中检查
检定项目
首次检定
后续检定
外观电位分辨力相对示值误差测量重复性
+ + + +
+ + + +
+
注：“+”表示必检项目，“一”表示免检项目。
2 JJG
