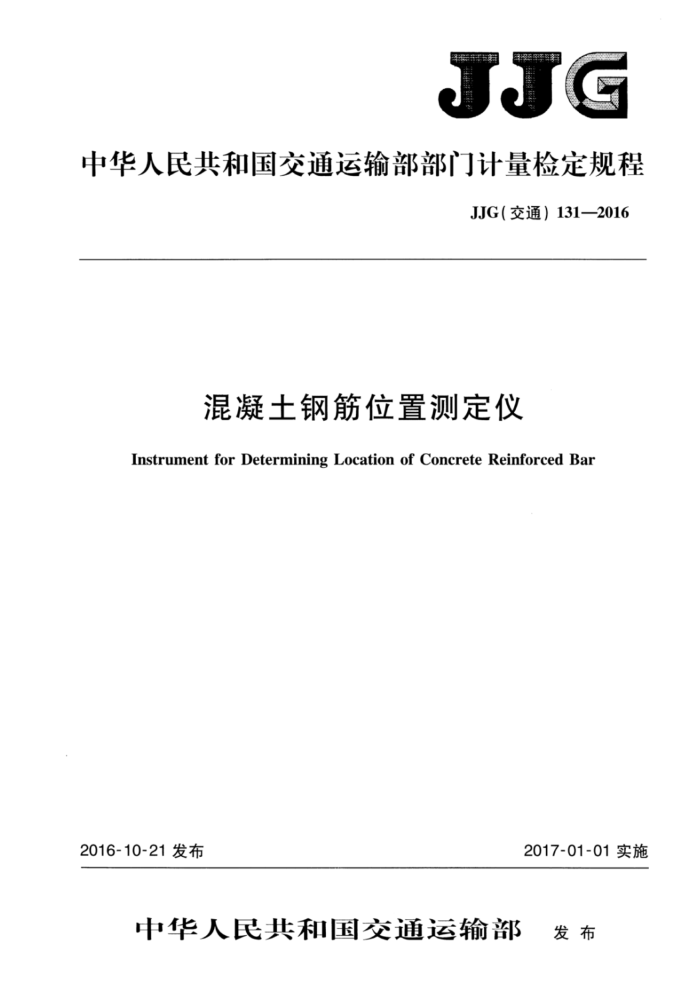

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）1312016
混凝土钢筋位置测定仪
InstrumentforDeterminingLocationofConcreteReinforcedBar
2016-10-21发布
2017-01-01实施
中华人民共和国交通运输部 发布 JJG（交通）131—2016
混凝土钢筋位置测定仪
检定规程
JJG（交通）1312016 .
Verification Regulation of Instrumentfor DeterminingLocationofConcreteReinforcedBar
归口单位：全国交通工程设施（公路）标准化技术委员会（SAC/TC223）
起草单位：交通运输部公路科学研究院
北京智博联科技股份有限公司江苏省交通工程试验专用检测仪器计量检定站中国合格评定国家认可中心交通运输部科学研究院
本规程委托全国交通工程设施（公路）标准化技术委员会负责解释 JJG（交通）131—2016
本规程主要起草人：
刘璐（交通运输部公路科学研究院）刘静（交通运输部公路科学研究院）耿雷（中国合格评定国家认可中心）陈卫红（北京智博联科技股份有限公司）管钧（北京智博联科技股份有限公司）张伟强（江苏省交通工程试验专用检测仪器计量检定站）和松（交通运输部公路科学研究院）何小钰（交通运输部公路科学研究院）陈晨（交通运输部科学研究院）何玉珊（交通运输部公路科学研究院）苏春华（交通运输部公路科学研究院） JJG（交通）131-—2016
目 录
引言
1
范围 2引用文件 3 概述 4 计量性能要求
I
...
通用技术要求 6计量器具控制附录A检定记录表格式附录B检定证书内页格式附录C检定结果通知书内页格式
5
2
1
1 JJG（交通）131—2016
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。
Ⅱ JJG（交通）131—2016
混凝土钢筋位置测定仪检定规程
1范围
本规程适用于混凝土钢筋位置测定仪（简称测定仪）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JT/T1083混凝土钢筋位置测定仪凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
测定仪是采用电磁感应原理快速测定混凝土构件内钢筋保护层厚度、钢筋直径和钢筋间距的专用仪器。测定仪由主机、探头及信号线等组成（如图1所示）其中探头具有发射和接收功能；主机具有数据处理和显示功能。由测定仪的探头发射电磁信号，混凝土构件内的钢筋产生二次感应磁场，被探头中的接收器件所接收，经主机进行数据处理后显示钢筋保护层厚度、钢筋直径和钢筋间距。
口 0
说明：
主机： 3——探头。 一信号线；
2-
图1测定仪结构示意图
4计量性能要求 4.1保护层厚度 4.1.1示值误差：当测量范围小于或等于50mm时为±1mm，大于50mm时为±（1mm+ 3%H)。其中，H为保护层厚度的测量值，单位为毫米(mm）。 4.1.2测量重复性为1mm。 4.2标准棒直径 4.2.1示值误差为±1个钢筋直径规格。 4.2.2测量重复性为2mm。
1 JJG（交通）131—2016
4.3标准棒间距
标准棒间距示值误差为±2mm。 5 通用技术要求 5.1外观 5.1.1主机及探头不应有影响使用性能的外部缺陷。 5.1.2 显示屏应光洁，无划痕、气泡等影响读数的缺陷。 5.1.3 信号线、电源线和通信电缆表面应无破损和折痕等影响使用的缺陷，通信接口应良好。 5.1.4 应有铭牌，铭牌内容包括产品名称、型号、制造编号、制造商名称。 5.2主机性能 5.2.1 显示屏显示的文字、数字和图表应清晰、完整，无闪跳等现象。 5.2.2 各功能键应灵敏、可靠，标注的符号或图文应清晰。 5.2.3 在测得结果后不改变探头位置时.其显示数值的漂移不应大于1个分辨力值。 5.2.4 4在测得钢筋保护层厚度时应有声响提示，并能保持其数值不少于10s。 6 计量器具控制 6.1 检定条件 6.1.1 环境条件如下：
a） 环境温度为（23±2）℃； b） 环境湿度为不大于85%RH； c） 检定应在无粉尘、无振动、无腐蚀气体的室内进行； d) 测点周围500mm内无强电磁干扰。
6.1.2检定器具如下：
采用JT/T1083规定的混凝土钢筋位置测定仪标准器（简称标准器）组。 6.2检定项目
检定项目见表1，检定记录表格式见附录A。
表1：检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观主机性能
+ + + + + + +
+
+ +
保护层厚度示值误差保护层厚度测量重复性标准棒直径示值误差标准棒直径测量重复性标准棒间距示值误差注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示
+ + + + +
2 JJG（交通）131—2016
6.3检定方法 6.3.1外观
目测检查，外观应符合5.1的规定。 6.3.2主机性能
开机.目测和手感检查，主机性能应符合5.2的规定。
6.3.3示值误差
a）将测定仪开机预热不少于30min； b) 手持测定仪的探头，在标准器测试平面上，沿标准棒垂直方向缓慢匀速移动，分
别读取保护层厚度、标准棒直径和标准棒间距，对每个标准器重复测试3次； c） 采集3组保护层厚度、标准棒直径及标准棒间距的测试值； d) 按式（1）分别计算保护层厚度、标准棒直径及标准棒间距的示值误差，其中保护
层厚度的示值误差应符合4.1.1的要求，标准棒直径的示值误差应符合4.2.1 的要求，标准棒间距的示值误差应符合4.3的要求。
Ax =±[x, - xol
(1)
式中：△x一一保护层厚度、标准棒直径、标准棒间距的示值误差（mm）；
%;——保护层厚度、标准棒直径、标准棒间距的3次测量值的平均值（mm）； xo——标准器保护层厚度、标准棒直径、标准棒间距的标称值（mm）。
6.3.4测量重复性
a）重复6.3.3的步骤a）、b），测试保护层厚度和标准棒直径10次； b) 采集一组保护层厚度、标准棒直径的测试值； c） 按式（2）分别计算保护层厚度、标准棒直径的测量重复性，其中保护层厚度的测
量重复性应符合4.1.2的规定，标准棒直径的测量重复性应符合4.2.2的规定。
Z(Cwi -C.)?
(2)
S
n-1
式中：S一一重复性标准差（mm）；
Cw—保护层厚度或标准棒直径的单次测量值（mm）； C.——保护层厚度或标准棒直径重复测量的平均值（mm）；
一重复测量次数，此处取10。
n-
6.4检定结果处理
经检定合格的测定仪，出具检定证书，检定证书内页格式见附录B。检定不合格的测定仪出具检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。 6.5检定周期
测定仪的检定周期为一年。
3
