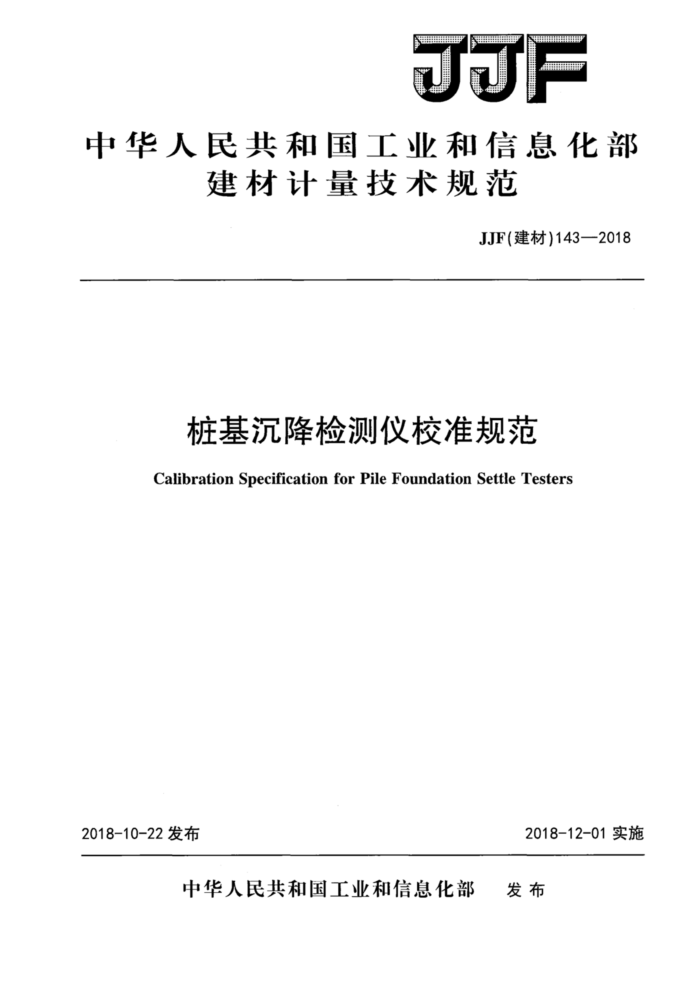

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF(建材)143—2018
桩基沉降检测仪校准规范 Calibration Specification for Pile Foundation SettleTesters
2018-10-22发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国工业和信息化部
建材计量技术规范桩基沉降检测仪校准规范
JF(建材)143—2018
中华人民共和国工业和信息化部发布
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880mmx1230mm1/16印张1字数28千字 2019年3月第一版2019年3月第一次印刷
印数1—800定价24.00元
书号：155160·1492
* 编号：1258
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JJF(建材)143—2018
桩基沉降检测仪
校准规范
JJF (建材)143—2018
Calibration Specification forPile Foundation Settle
Testers
归口单位：中国建筑材料联合会主要起草单位：中国建材检验认证集团徐州有限公司
徐州市计量检定测试中心东南大学中国建材检验认证集团江苏有限公司南京同科工程检测技术有限公司
本标准委托全国建材计量技术委员会负责解释 JJF（建材)143—2018
本规范主要起草人：
唐新鸣（中国建材检验认证集团徐州有限公司）刘 伟（徐州市计量检定测试中心）季 鹏 (东南大学) 潘登 (中国建材检验认证集团徐州有限公司）李 ：伟（中国建材检验认证集团江苏有限公司）华茂 (南京同科工程检测技术有限公司） JF(建材)143—2018
目 次
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (5) (6) (7) (8) (9)
引言， 1范围. 2引用文件. 3概述. 4 计量特性要求 4.1基准端与测量端的间距， 4.2 测量示值范围 4.3 示值漂移. 4.42 示值变动性， 4.5示值误差. 4.6回程误差. 5校准条件.. 5.1环境条件。 5.2校准用标准器 6校准项目和校准方法 6.1 校准项目 6.2校准原理. 6.3校准方法， 7校准结果表达 8复校时间间隔，附录A校准报告内页格式附录B检测仪校准原始记录附录C桩基沉降检测仪示值误差测量结果不确定度分析实例 JJF(建材)143—2018
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、JJF1094《测量仪器特征评定》、JJG146 《量块》共同构成支撑本校准规范制定工作的基础。
本规范为首次发布。
II JJF(建材)143—2018
桩基沉降检测仪校准规范
1范围
本规范适用于利用倾角传感器测量竖向位移量的桩基沉降检测仪的校准。 2引用文件
本规范引用下列文件： JJF1001一2011通用计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 JJF1071一2010国家计量校准规范编写规则 JJF1094一2002测量仪器特征评定 JJG146-—2011量块检定规程 GB/T21389游标、带表和数显卡尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
桩基沉降检测仪（以下简称检测仪）基于倾角测量原理，是利用倾角传感器和数字处理技术、将角度变化量转变为竖向位移量的测量器具。主要用于测量建设工程施工中的桩基顶部在竖向力作用下的沉降（竖向位移）。
检测仪由定长平尺（长度不大于2000mm）和位移测量装置两部分组成，平尺两端分别为基准端和测量端，位移测量装置安装在平尺上表面，具有传感、数字处理和显示功能。 4计量特性要求
4.1基准端与测量端的间距
最大允许误差：土0.50mm。 4.2测量示值范围
竖向位移测量范围士70mm，分辨力为0.01mm。 4.3示值漂移
不大于0.01mm/h。 4.4示值变动性
不大于0.02mm。 4.5示值误差
示值误差不大于表1中最大允许误差的规定。 4.6回程误差
1 JJF(建材)143—2018
回程误差不大于表1的规定。
表1示值最大允许误差和回程误差
示值最大允许误差
回程误差
全量程 0. 1(%FS)
10mm~70mm区间 0.05mm（绝对值）
0.05mm（绝对值）
5 校准条件 5.1环境条件 5.1.1校准时，室内温度在（20士2)℃范围内，相对湿度不大于80%RH。 5.1.2校准过程中不得有影响校准结果的振动、电磁场或其他干扰源。 5.2校准用标准器
校准用标准器见表2。
表2校准用标准器
序号
对应标准
主要校准器具
游标卡尺测量范围：0(20)mm~2000mm 最大允许误差：±0.20mm 分度值：0.05mm 量块(3等) 长度规格（mm)：10，20，30，50，70 长度变动量：最大允许0.18um（绝对值）长期稳定度：最大允许年变化量0.085um（绝对值）
GB/T21389《游标、带表和数显
1
卡尺》
JJG146《量块检定规程》
6 校准项目和校准方法 6.1 校准项目
校准项目见表3。
表3校准项目
序号 I 2 3 4 5 6.2 校准原理
校准项目基准端与测量端间距
示值漂移示值变动性示值误差回程误差
校准原理示意图见图1。
2
