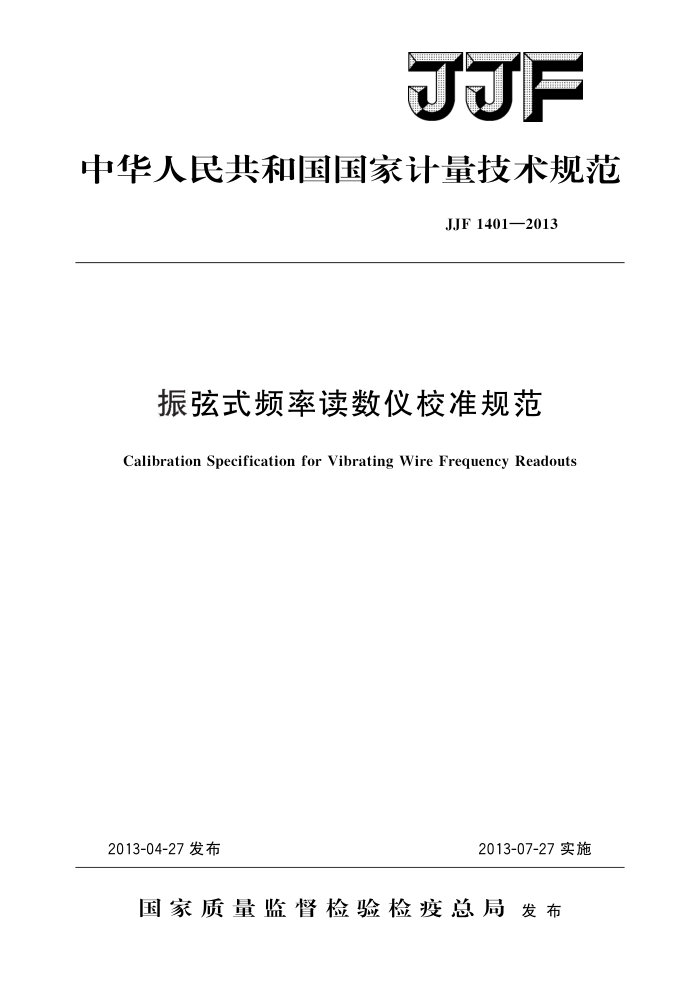

JJF
中华人民共和国国家计量技术规范
JJF1401—2013
振弦式频率读数仪校准规范
Calibration Specification for Vibrating Wire Frequency Readouts
2013-04-27发布
2013-07-27实施
国家质量监督检验检疫总局发布 JJF1401—2013
振弦式频率读数仪校准规范 Calibration Specification for Vibrating
JJF 1401—2013
Wire Frequency Readouts
归口单位：全国时间频率计量技术委员会主要起草单位：中国测试技术研究院
上海市计量测试技术研究院
参加起草单位：中国科学院唯实仪器研制中心
四川金码科技有限公司
重庆市计量质量检测研究院新疆维吾尔自治区计量测试研究院
南京葛南实业有限公司
本规范委托全国时间频率计量技术委员会负责解释 JJF1401—2013
本规范主要起草人：
郭春梅（中国测试技术研究院）董莲（上海市计量测试技术研究院）
参加起草人：
叶忠临（中国科学院唯实仪器研制中心）杨 场波（四川金码科技有限公司）祝贵军（重庆市计量质量检测研究院）宋伟 (新疆维吾尔自治区计量测试研究院) 徐刚 (南京葛南实业有限公司) JJF1401—2013
目
录
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (6) (7) (8) (9) (10)
引言 1 范围· 2 引用文件.· 3术语和计量单位.· 3.1振弦式传感器... 3.2 激励· 3.3 振弦式频率读数仪 3.4 集线箱 3.5 频率模数· A
.
概述·· 5 计量特性. 5.1 激励方式 5. 2 频率测量范围及测量误差 5.3 频率测量分辨力 5.4时基准确度 6 校准条件 6.1 环境条件， 6.2 测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目· 7.2 校准方法· 8校准结果表达
..
9 复校时间间隔附录A校准原始记录格式附录B校准证书内页格式附录C 振弦式频率读数仪测量结果不确定度评定示例 JJF1401—2013
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范参考了GB/T3412.1一2009《大坝监测仪器检测仪 第1部分：振弦式仪
器检测仪》；GB/T15406一2007《岩土工程仪器基本参数及通用技术条件》中有关振弦式仪器接收仪表的基本参数、接收仪表技术要求等条目并结合该类通用型产品的常规技术要求。本规范为首次制定
II JJF1401—2013
传感器
微励信号产生电路
显示与存储电路
集线
时基与控制电路
39
通讯电路
检测电路
传盛器
图1振弦仪基本工作原理图
振弦仪多以间歇激励方式工作，首先向传感器发出激励信号，激励信号一般有两种，即周期性的扫频信号或周期性的脉冲信号，一般以周期1.2s～2s间歇式发出。当传感器被激励信号作用后即开始工作，传感器内部特定的电路促使内部钢弦发生振动并最终产生谐振效应，同时输出谐振频率。振弦仪在激励信号间隙期内测量谐振频率，并将测量结果显示于面板上。振弦仪显示模式一般为频率（或周期）、频率模数、其他物理量等。
5计量特性 5.1 激励方式 5.1.1扫频式：一般在某一频率范围内以扫频的方式输出，幅值为5V～35V矩形波。 5.1.2瞬时脉冲式：
a）高压式：一般为36V160V单脉冲或n个脉冲。 b）低压式：一般为≤35V单脉冲或n个脉冲。
5.2频率测量范围及测量误差
振弦仪测频范围一般为表1所列的各类。
表1频率测量范围及测量误差频率范围（下限fi～上限f）
编号 1 3 4 5
最大允许误差
300Hz~4000Hz 600Hz~3000Hz 750Hz~4500Hz 400Hz~6000Hz
±0.5 Hz
5. 3 频率测量分辨力
频率测量分辨力≤0.1Hz。
2 JJF1401—2013
5.4时基准确度
时基准确度≤1×10-4。 注：以上指标仅供参考，校准时以产品说明书为准。
6 校准条件 6.1环境条件 6.1.1环境温度：（18～28)℃。 6.1.2环境湿度：≤80%RH。 6.1.3电源电压及频率：电压220（1士10%）V，频率50（1士5%)Hz。 6.1.4周围无强电磁场干扰及无影响校准系统正常工作的机械振动。 6.2测量标准及其他设备 6.2.1 低频信号发生器（或函数信号发生器）
频率输出范围：（01)MHz，分辨力：≤0.01Hz; 频率准确度：优于被校振弦仪时基准确度一个数量级或有外接频标功能；幅度输出范围：100mV～2V（峰峰值）。
6.2.2数字示波器
带宽：优于100MHz；采样率：优于1GS/s；探头：10：1高阻无源探头。
6.2.3可变衰减器
频率范围满足振弦仪频率测量范围；衰减（0～60)dB，可调步进：1dB，10dB。 6.2.4专用校准连接器
幅度限制范围：200mV～600mV（峰峰值）。
7 校准项目和校准方法
7.1 校准项目
校准项目见表2。
表2校准项目名称
序号 1 2 3 4 5
方法条款号 7. 2. 1 7. 2. 2 7. 2.3 7. 2. 4 7.2.5
外观及工作正常性检查
激励方式
频率测量范围及测量误差
频率测量分辨力时基准确度
7.2校准方法 7.2.1 外观及工作正常性检查
被校振弦仪应带有必要的附件。外观完好无影响正常工作的机械损伤，测试接口、
3
