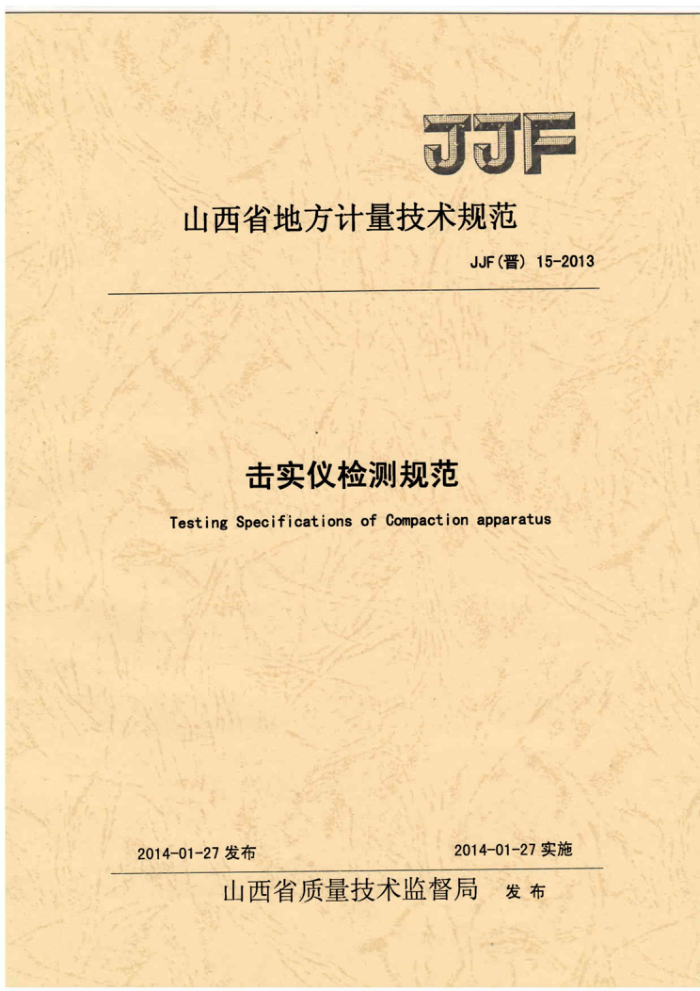

JJF
山西省地方计量技术规范
JJF（晋）15-2013
击实仪检测规范
Testing Specifications of Compaction apparatus
2014-01-27实施
2014-01-27发布
山西省质量技术监督局 发布 JJF（晋）15-2013
击实仪检测规范 Testing Specifications of Compaction apparatus
JJF（晋）15-2013
本规范经山西省质量技术监督局于2014年01月27日批准，并自2014年01月27日起施行。
归口单位：山西省质量技术监督局
起草单位：山西省计量科学研究院
本规范技术条文由起草单位负责解释 JJF(晋）15-2013
苹财顺鲜必美香
本规范主要起草人：
韩 剑 （山西省计量科学研究院）刘涛（山西省计量科学研究院）郭静森 （山西省计量科学研究院）
参加起草人：
梁宏 （山西省计量科学研究院）丁小丽 （山西省计量科学研究院） JJF（晋）15-2013
目 ao录
1
范围 2 引用文件 3 概述 4 技术要求 5 检测条件 5.1环境条件 5.2检测设备
(1) (1)
... (.)
(1) (2) (2) (2) (3) (4) (4) (5) (6)
.
检测项目和检测方法检测结果表达 8检测时间间隔附录A击实仪检测报告内容附录B击实仪检测原始记录
6
7 JJF（晋）15-2013
击实仪检测规范
Testing Specifications of Compactionapparatus
1范围Scope
本规范适用土工击实仪及马歇尔击实仪的检测。 2引用文件Referenceddocuments
GB/T22541-2008土工试验仪器击实仪 JTGE40-2007公路土工试验规程 JTGE20-2011公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3 概述Introduction
土工击实仪是一种利用标准击实方法在给定击实功能下来测定粘性土的最大干密度与最优含水率的土工试验仪器。
马歇尔击实仪是室内进行沥青混合料试件制作的基本设备，适用于沥青混合料马歇尔试验，间接抗拉试验等的圆柱体试件的成型。 4技术要求Technicalspecifications 4.1基本要求 4.1.1击实仪应在明显位置具有表面清晰的铭牌，其内容包括：名称、规格/型号、出厂编号、制造厂名称等。 4.1.2电动式击实仪上应有明显的安全警示标志与旋转运动方向提示标志。 4.1.3击实仪的击锤、导筒（杆）、试筒等部件不得有弯曲变形、表面损伤及严重磨损等影响试验结果的缺陷。 4.1.4电动式击实仪应具有良好的绝缘性，绝缘电阻≥1MQ。 4.1.5电动式击实仪仪器控制器计数示值清晰、正确，无缺少笔画和跳动漏计数缺陷。 4.1.6击实仪周围应留有足够的试验空间。电动式击实仪运转时不应有异常声音，传动系统应运转灵活可靠。 4.2击实仪各主要技术参数（见表1、表2）。 JJF（晋）15-2013
表1
击锤
类别
质量 最大允差 底面直径 最大允差 落高 最大允差 与筒壁间隙
(mm) (mm) (mm) （电动式击实仪）
(g) (g)
(mm) 50 51 50 51
(mm) 2~3
300 305 450 457
轻型 2500 ±2.5 重型 4500 ±5.0 标准 4536 ±9. 0 98.5 大型 10210 ±10. 0
土工击实仪
±0.2
±3. 0
±0.5 ±0. 1
±1. 5 ±2.5
马歇尔击实仪
457.2
149. 4
表2
击实筒（试模）
类别
内径 最大允差 高度 最大允差 (mm) (mm) (mm) (mm) 100
127 116 116 120 170 87 115
±0.2
102
土工击实仪
±0.5
152
±0.3
里本站
马歇尔 标准 101.6
击实仪 大型 152.4 ±0.2 注：上表中未列出的、特殊用途的击实仪， 可以按产品技术说明书或用户的要求检测。 5检测条件 Testingconditions
4.3电动式击实仪运转时其噪声（击锤下落引起的瞬时噪声除外）应小于75dB（A)。
5.1环境条件 5.1.1温度：土工击实仪5℃～35℃，马歇尔击实仪15℃～25℃。 5.1.2湿度：≤80%RH。 5.1.3其他条件：室内应保持清洁、无腐蚀性气体、无电磁场、无振动或其他干扰源。 工作电源的电压波动不得超出额定电压的土10%。 5.2检测设备 5.2.1钢卷尺：
符合通用量具要求；
2 JJF（晋）15-2013
量程（0～200）mm，符合通用量具要求；
5.2.2 游标卡尺： 5.2.3 数显高度尺： 量程（0～500）mm，分辨力0.01mm，符合通用量具要求； 5.2.4塞尺：
符合通用量具要求；分度值0.1g；
5.2.5电子天平： 5.2.6声级计； 5.2.7兆欧表。 62 检测项目和检测方法 Testingitemsandmethods 6.1检测项目（见表1)
表1检测项目一览表
说明
后续检测
首次检测
检测项目
见4.1条
基本要求
见4.2条
击锤质量
见4.2条
锤底直径
见4.2条
落高
见4.2条
击锤与简壁间隙
见4.2条
击实筒（试模）尺寸
见4.3条
击实仪运转噪声
注：“+”一需要检测的项目；“_" 一可以不检测的项目，或用户可以要求检测的项目 JJF（晋）15-2013
6.2检测方法 6.2.1基本要求
按照第4.1.1条～4.1.6条要求逐条进行检查，满足4.1条的要求后再进行其余项目的检测。 6.2.2击锤质量
卸下击锤，用电子天平称量（有导杆的击锤应含导杆）质量，其结果应符合表1的要求。 6.2.3锤底直径
用游标卡尺在锤底相互垂直的两个方向上测量其直径，两次测量结果均应符合表1 的要求。 6.2.4落高
根据控制落高不同的形式，在击实锤运动的起始位置选取一个与击实落高相关的部件做一起始标记，当锤体升至最高点后，再做一终点标记，测量起始标记和终点标记的垂直距离，该过程反复进行三次，且三次的测量结果均应符合表1的要求， 6.2.5击锤与筒壁间隙
用塞尺测量。每转动120°测量1次。其结果均应符合表1的要求。 6.2.6击实筒（试模）尺寸
用游标卡尺分别在相互垂直的两个方向上测量，测量结果均应符合表2的要求。 6.2.7噪声
将声级计面向声源水平放置在距离击实仪1.0m远，距离地面高度为1.5m的几个位置上进行测量。测量应不少于3个点，记录最大值。其结果应符合第4.3条的要求。 7检测结果表达ExpressionforTestingresult
设备经检测后，出具检测报告。检测报告内容至少应包括附录A所含的信息。 8 检测时间间隔Testinginterval
检测时间间隔一般由用户根据使用情况自行确定。建议最长检测时间间隔不超过1
年。
