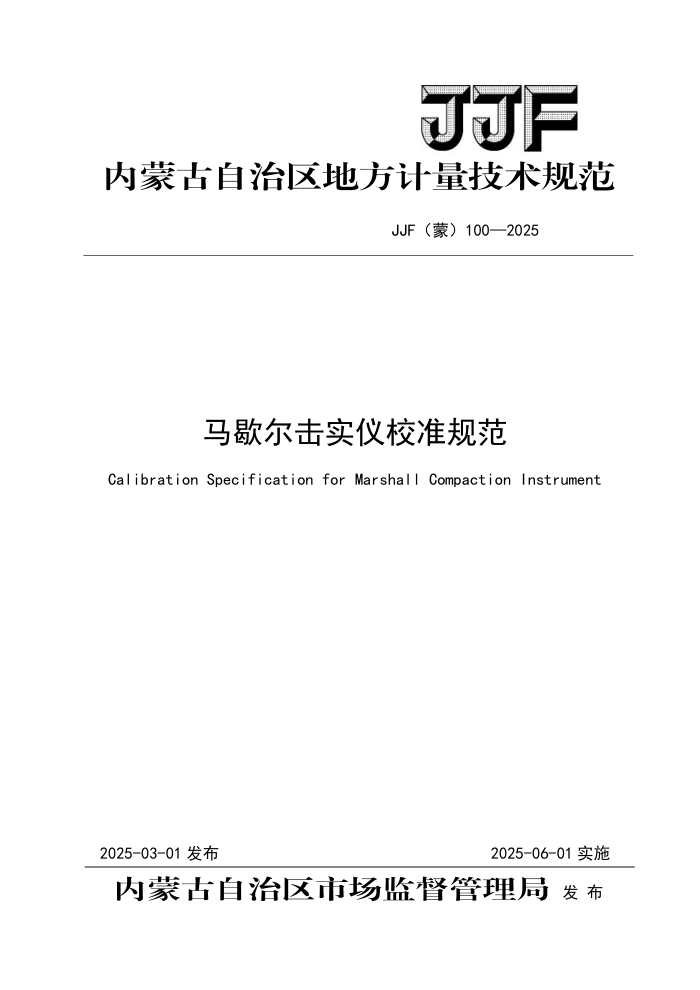

内蒙古自治区地方计量技术规范
JJF（蒙）100—2025
马歇尔击实仪校准规范
Calibration Specification for Marshall Compaction Instrument
2025-03-01 发布
2025-06-01 实施
内蒙古自治区市场监督管理局 发 布
JJF(蒙)100-2025
马歇尔击实仪校准规范
Calibration Specification for JJF(蒙)100—2025
Marshall Compaction Instrument
归 口 单 位： 内蒙古自治区市场监督管理局
主要起草单位：
内蒙古自治区计量测试研究院
参加起草单位：
呼和浩特市安锐建筑工程检测试验有限公司
本规范委托内蒙古自治区计量测试研究院负责解释
JJF(蒙)100-2025
本 规 范 主 要 起 草 人 ：
刘明江（内蒙古自治区计量测试研究院）
李贺佳（内蒙古自治区计量测试研究院）
张
卉（内蒙古自治区计量测试研究院）
参 加 起 草 人 ：
梁云龙（内蒙古自治区计量测试研究院）
刘鹏英（内蒙古自治区计量测试研究院）
白
伟（内蒙古自治区计量测试研究院）
云建平（呼和浩特市安锐建筑检测有限公司）
JJF(蒙)100-2025
目 录
引
言.................................................................................................................................. （II）
1
范围...................................................................................................................................（1）
2
引用文件...........................................................................................................................（1）
3
概述...................................................................................................................................（1）
4
计量特性...........................................................................................................................（2）
5
校准条件...........................................................................................................................（2）
5.1 环境条件..........................................................................................................................（2）
5.2 测量标准及其他设备......................................................................................................（2）
6
校准项目和校准方法.......................................................................................................（2）
6.1 校准项目.......................................................................................................................... （2）
6.2 校准方法..........................................................................................................................（2）
7
校准结果的表达...............................................................................................................（3）
8
复校时间间隔...................................................................................................................（4）
附录 A.....................................................................................................................................（5）
附录 B..................................................................................................................................... （6）
附录 C..................................................................................................................................... （7）
I
JJF(蒙)100-2025
引 言
JJF 1071《国家计量校准规范编写规则》、JJF 1001《通用计量术语及定义》、JJF 1059.1
《测量不确定度评定与表示》共同构成支撑本规范制定的基础性系列规范。
本规范主要参考 JTG E20-2011《公路工程及沥青混合料试验规程》等技术规范。
本规范为首次发布。
II
JJF(蒙)100-2025
马歇尔击实仪校准规范
1 范围
本规范适用于马歇尔击实仪（以下简称击实仪）的校准。
2 引用文件
本规范引用了下列文件：
JTG E 20-2011 公路工程及沥青混合料试验规程
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 概述
击实仪是一种利用标准击实方法在给定击实功能下对测试路面材料强度的试验方法，
是根据材料的弹性变形和塑性变形来确定材料强度的一种试验方法，来测试路面材料的强
度和稳定性。
击实仪根据击实功能分为标准击实仪和大型击实仪。
击实仪主要由实筒、护筒、底板、导筒、击实锤、落高跟踪装置、击数计数机构等零
部件组成。
图 1
1 混凝土基座；2 木墩；3 底座；4 试模；5 套筒；6 固定环；7 压实头；8 锁紧板；9 击实锤；10 簧片；
11 导向棒 12 门；13 限位块；14 光电开关；15 链条及挂钩；16 继电器熔断丝；17 减速器；18 皮带；
19 把手；20 控制连线；21 控制器；22 数码拨盘；23 电源开关控制器 24 工作开关；25 清零按钮；26
电机。
1
JJF(蒙)100-2025
4 计量特性
击实仪计量性能见表 1
表 1
击实仪分类 压实头直径 击实锤质量 击实锤的提升高度
标称值 技术要求 标称值 技术要求 标称值 技术要求
标准击实仪 98.5mm MPE：±0.5mm 4536g MPE：±9g 457.2mm MPE：±1.5mm
大型击实仪 149.4mm MPE：±0.1mm 10210g MPE：±10g 457.2mm MPE：±2.5mm
5 校准条件
5.1
环境条件
5.1.1
环境温度:(15～35) ℃；
5.1.2
相对湿度:不大于 85%；
5.2
测量标准及其他设备
测量标准及其他设备见下表 2：
表 2 测量标准及其他设备要求
名称 测量范围 技术要求
游标卡尺 （0～200）mm 分度值 0.02mm MPE：±0.03mm
电子天平 （0～15000）g 分度值 1g 级及以上
钢直尺 （0～500)mm 分度值 1mm MPE：±0.15mm
6
校准项目和校准方法
6.1 校准项目
校准项目见表 3。
表 3 校准项目一览表
序号 项目名称
1 压实头直径
2 击实锤质量
3 击实锤的提升高度
6.2 校准方法
6.2.1 校准前检查：仪器开关、按键等功能是否正常，各部件的连接应牢固、可靠、无松
动，计数器显示清晰、准确。击实锤与导筒之间应有足够的间隙使锤体保持自由落体运动，
2
JJF(蒙)100-2025
与导筒内壁无磨擦碰撞。电动操作的击实锤必须有控制落距的跟踪装置和锤击按一定角度
均匀分布的装置。
6.2.2 压实头直径
用游标卡尺测量压实头直径，每顺时针转动 120°测量 1 次，取 3 次测量值的算数平
均值作为测量结果，压实头直径计算见公式(1)。
D
= D 1 D 2 D 3 (1)
式中:
D ——压实头直径测量 3 次的算术平均值，mm；
D
1 、 D 2 、 D 3 -——压实头直径每顺时针转动 120 测量值，mm。
6.2.3 击实锤质量
将击实锤卸下，擦洗干净，检查击实锤是否有损伤，有无变形，用电子天平称量（有
导杆的击实锤质量应含导杆）质量，重复测量 3 次，取 3 次测量值的算术平均值作为测量
结果，击实锤质量计算见公式(2)。
m
= m 1 m 2 m 3 (2)
式中：
m——击实锤质量测量 3 次的算术平均值，g；
m
1 、 m 2 、 m 3 ——击实锤质量测量 3 次的测量值，g。
6.2.4 击实锤的提升高度
将击实锤提升至最大高度，用钢直尺测量压实头顶面至击实锤底面的距离，取 3 次
测量值的算术平均值作为测量结果，击实锤的提升高度计算见公式(3)。
h
= h 1 h 2 h 3 (3)
式中：
h——击实锤的提升高度测量 3 次的算数平均值，mm；
1
、
2
、
7
校准结果的表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息：
a)标题：“校准证书”；
b)实验室名称和地址；
c)进行校准的地点（如果与实验室的地址不同）；
d)证书的唯一性标识（如编号），每页及总页数的标识；
3
JJF(蒙)100-2025
e)客户的名称和地址；
f)被校对象的描述和明确标识；
g)进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收
日期；
h)如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明；
i)校准所依据的技术规范的标识，包括名称及代号；
j)本次校准所用测量标准的溯源性及有效性说明；
k)校准环境的描述；
l)校准结果及其测量不确定度的说明；
m)对校准规范的偏离的说明；
n)校准证书或校准报告签发人的签名、职务或等效标识；
o)校准结果仅对被校对象有效的声明；
p)未经实验室书面批准，不得部分复制证书的声明。
8
复校时间间隔
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸多因素决
定的，因此可根据实际使用情况自主决定复校时间间隔。建议复校时间间隔为一年。
4
JJF(蒙)100-2025
附录 A
马歇尔击实仪校准记录格式（示例）
委托单位名称
委托单位地址
仪器名称 制造厂家
规格型号 出厂编号
环境温度 ℃ 相对湿度 %
证书编号 记录编号
校准日期 校准地点
校准依据
一、本次校准所使用的主要计量器具：
名 称 制造单位 出厂编号 测量范围 型号/规格

准确度等级 /最大允许 溯源机构名称 溯源证书编号 溯源证书有效期至 /
误差 /
校准结果
项目 单位 技术要求 实测结果 不确定度 U (k=2)
1 2 3 平均值
压实头直径 mm 标准型 98.5±0.5
大 型 149.4±0.1
击实锤 质量 g 标准型 4536±９
大 型 10210±10
击实锤的提升 高度 mm 标准型 457.2±1.5
大 型 457.2±2.5
校准员 核验员
5
JJF(蒙)100-2025
附录 B
校准证书内页格式
校准结果
项 目 单位 技术要求 实测结果 不确定度 U(k=2)
压实头直径 mm 标准型 98.5±0.5
大 型 149.5±0.1
击实锤的质量 g 标准型 4536±9
大 型 10210±10
击实锤体的提升高度 mm 标准型 457.2±1.5
大 型 457.2±2.5
6
JJF(蒙)100-2025
附录 C
马歇尔击实仪测量结果不确定度评定（示例）
1 压实头直径示值误差测量不确定度评定
1.1 概述
1.1.1 测量环境：温度 20.3℃，相对湿度 40%。
1.1.2 测量标准：游标卡尺 ，（0～200）mm，分度值为 0.01mm。
1.2
测量模型
D ——击实仪的压实头直径，mm；
iD ——击实仪的压实头直径测量 3 次的算术平均值，mm。
1.3 标准不确定度的评定
1.3.1 游标卡尺引入的标准不确定度 u1
校准所用游标卡尺的最大允许误差为±0.03mm，认为均匀分布，引入的标准不确定度
为：
u 1 = 0.03 mm = 0.018 g
3
1.3.2 测量重复性引入的不确定度 u2
用游标卡尺对压实头直径进行 10 次测量结果见表 C1：
表 C1
测量次数 1 2 3 4 5 6 7 8 9 10 平均值
测量值 （mm） 98.48 98.52 98.48 98.52 98.52 98.48 98.48 98.52 98.52 98.52 98.50
s
= i = 1 =0.02mm
7
JJF(蒙)100-2025
在实际测量时，重复测量 3 次，则测量重复性引入的标准不确定度分量为：
u
2 ( L 0 ) = = = 0.01 ( mm )
C.1.4 合成标准不确定度
因各输入量相互独立不相关，故：
u
c = 2 u 1 + u 2 2 = 0.021 mm
C.1.5 扩展不确定度
U=kuc=0.021mm×2=0.05mm ，k=2
C.2 标准击实锤质量不确定度评定
2.1 概述
2.1.1 测量环境：温度 20.3℃，相对湿度 40%。
2.1.2 测量标准：电子天平，最大称量 5000g，分度值 1g。
2.2
测量模型
式中：
m——击实仪的击实锤质量，g；
mi
——击实仪的击实锤质量测量 3 次的算术平均值，g。
2.3 标准不确定度的评定
2.3.1 电子天平引入的不确定度 u1
根据检定规程，经检定合格的
级电子天平，在该测量范围的最大允许误差为±1.5g，
认为均匀分布，其引入的标准不确定度分量为：
u
1
1.5 g = 3 = 0.9 g
2.3.2 测量重复性引入的标准不确定度 u2
用电子天平对轻型击实锤质量 10 次测量结果见表 C2：
表 C2
测量次数 1 2 3 4 5 6 7 8 9 10 平均值
测量值（g） 4532 4532 4535 4531 4531 4534 4530 4531 4535 4531 4532.2
8
JJF(蒙)100-2025
s
= i = 1 =0.5g
实际校准以 3 次测量值得出平均值作为最终测量结果，则：
u =
2
s = 0.29g
3
2.4 计算合成标准不确定度
因各输入量相互独立不相关，故：
u
c = 2 u 1 + u 2 = 0.92g
2
2.5 计算扩展不确定度
U=kuc=1.5 g×2=3g ， k=2
C.3 击实锤的提升高度不确定度评定
3.1 概述
3.1.1 环境条件：温度 20.3℃，相对湿度 40%。
3.1.2 测量标准：钢直尺，测量范围：（0～500）mm，分度值：1mm。
3.2
测量模型
式中：
h——击实仪的击实锤的提升高度，mm；
h —击实仪的击实锤的提升高度测量 3 次的算数平均值，mm。
3.3 标准不确定度的评定
3.3.1 钢直尺引入的标准不确定度 u1
校准所用钢直尺的 MPE 为±0.15mm，认为均匀分布，引入的标准不确定度
u
1
= 3 = 0.087 mm
9
JJF(蒙)100-2025
C.3.3.2 测量重复性引入的标准不确定度 u2
用钢直尺对击实锤提升高度 10 次测量结果见表 C3：
表 C3
测量次数 1 2 3 4 5 6 7 8 9 10 平均值
测量值 （mm） 456.1 456.2 457.2 456.1 456.4 457.2 456.1 456.1 457.2 456.2 456.5
s
= i = 1 =0.51mm
实际校准以 3 次测量值得平均值作为最终测量结果，则：
u
2 = 3 = 0.30 mm
C.3.4 计算合成标准不确定度
因各输入量相互独立不相关，故：
u
c = u 2 + u 2 = 0.32mm
1 2
C.3.5 计算扩展不确定度
U=kuc=0.32mm×2=0.7mm ， k=2
C.4 扩展不确定度
击实锤底直径的扩展不确定度为：U=0.05mm ， k=2
标准击实锤质量的扩展不确定度为：U=3g ，k=2
击实仪初始高度的扩展不确定度为：U=0.7mm ， k=2
10
