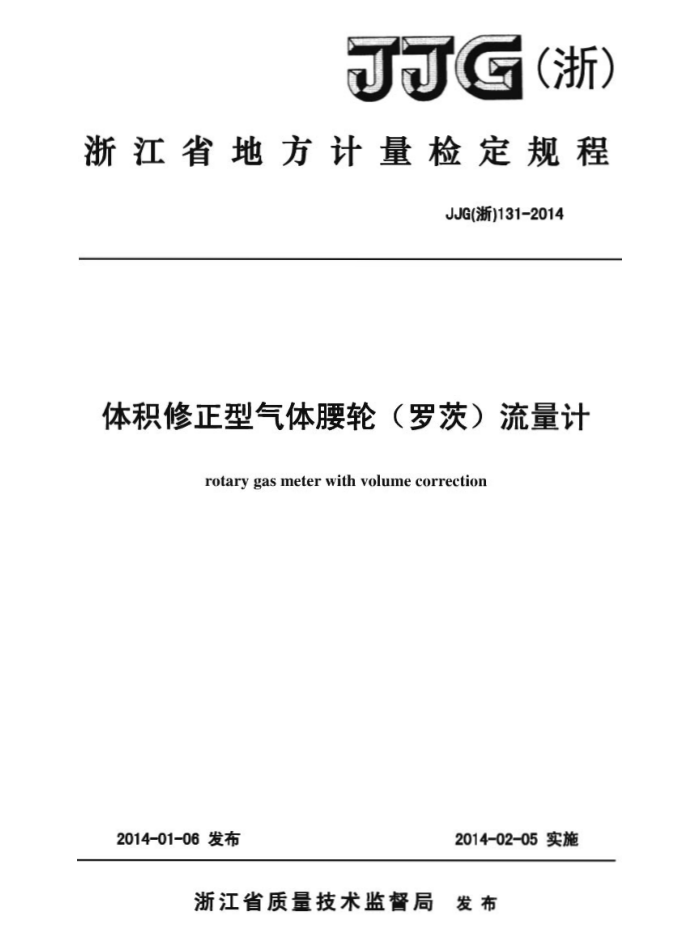

JJG (浙)
浙江省地方计量检定规程
JJG(浙)131-2014
体积修正型气体腰轮（罗茨）流量计
rotary gas meter with volume correction
2014-01-06发布
2014-02-05实施
浙江省质量技术监督局 发布 JJG《浙）131-2014
体积修正型气体腰轮（罗茨）流量计检定规程
JJG（浙）131-2014
Verification Regulation of
rotary gas meter with volume correction
归口单位：浙江省质量技术监督局主要起草单位：浙江省计量科学研究院
参加起草单位：浙江省计量科学研究院
本规程由浙江省计量科学研究院负责解释
0 JG《浙）131-2014
本规程主要起草人：
陈赏顺浙江省计量科学研究院陈超洋浙江省计量科学研究院陈华德 浙江省计量科学研究院
本规程参加起草人：
王函滔 留浙江省计量科学研究院张 浙江省计量科学研究院 JJG（浙）131-2014
目录
1 适用范围 2 引用文献 3 术语和计量单位。 3.1 术语， 3.2 计量单位 4 概述. 4.1 工作原理 4.2 信号输出方式.. 5 计量性能要求 5.1 准确度等级 5.2 重复性 6 通用技术要求. 6.1 外观 6.2 密封性. 7 计量器具控制. 7.1 主要检测设备. 7.2 检定环境条件.... 8 检定项目和方法， 8.1 检定项目表. 8.2 外观和随机文件检查 8.3 流量传感器示值误差， 8.4 温度显示示值误差， 8.5 压力显示示值误差 8.6 体积修正仪示值误差. 8.7 密封性 9 检定结果的处理. 10 检定周期，附录A检定记录格式. 附录B检定证书格式
2
.2
1.2
2 2
2
2
.3
：
.3 X 4
..6
6 ..6
8
...8 .8 9 10
附录C不确定度评定
...11 JJG（浙）131-2014
体积修正型气体腰轮（罗茨）流量计检定规程
本规程以国际法制计量组织（OIML）的国际建议R137-1：2012GasMeter和欧盟标准EN12480：2002Gasmeters-Rotarydisplacementgasmeters为主要技术依据，结合我国体积修正型气体腰轮（罗茨）流量计的现状进行制定的，其主要技术指标均与上述文献等效。 1 适用范围
本规程适用于基于温度压力补偿的体积修正型气体腰轮（罗茨）流量计（以下简称流量计）的首次检定、后续检定和使用中检查。 2 引用文献
JG633-2005气体容积式流量计 JF1059.1-2012测量不确定度评定与表示 JB/T7385-94气体腰轮流量计 R137-l:2012GasMeter EN12480:2002 Gas meters-Rotary displacement gas meters 凡是注日期的引用文件，仅所注日期的版本适用于本规程。
3术语和计量单位 3.1术语 3.1.1流量传感器（flowtransducer）
测量单位时间内流经管道某截面的流体体积。
3.1.2体积修正仪（Electricalvolumecorrector）
可对流量传感器提供的气体工况体积流量进行温度、压力和压缩因子修正，得到标
准状况下的体积流量和总量的一种电子设备。 3.2计量单位 3.2.1 体积：立方米，符号m：或升，符号L(dm）： 3.2.2 流量：立方米每小时，符号m/h：：或升每小时，符号L/h：
路
3.2.3压力：帕（斯卡）、千怕或兆帕，符号Pa，kPa或MPa； 3.2.4温度：摄氏度，符号℃。
1 JJG（浙）131-2014
4 概述 4.1工作原理
流量计由流量传感器、温度传感器、压力传感器和体积修正仪组成。体积修正仪接收流量传感器的脉冲信号，同时接收温度、压力传感器信号，计算并显示工况流量、标况流量和标况总量。 4.2信号形式
信号形式一般有脉冲量信号和模拟量信号。 5 计量性能要求 5.1 准确度等级和最大允许误差 5.1.1流量计的准确度等级和最大允许误差应符合表1的规定。
表1流量计准确度等级和最大允许误差
1.0 ±0.5% ±0.2%FS ±0.5℃ ±0.1%
2.0 ±1.5% ±0.5%FS ±1.0℃ ±0.2%
2.5 ±2.0% ±0.5%FS ±1.5℃ ±0.2%
流量计准确度等级流量传感器最大允许误差压力显示最大允许误差温度显示最大允许误差体积修正仪最大允许误差注：若以分界流量(Q)，把流量范图划分为高区和低区，则Q值应≤0.2Qx低区的最大允许误差应不超过2倍的高区最大允许误差
1.5 ±1.0% ±0.3%FS ±0.5℃ ±0.2%
5.1.2使用中检查和后续检定的流量计最大允许误差应不超过表1中的2倍，如需后续使用，经维护后仍应符合表1的要求。 5.2重复性
流量传感器的重复性应不超过最大允许误差绝对值的1/3。 通用技术要求
6
6.1外观
应符合JJG633-2005中6.1条要求。 6.2 密封性
流量计应能承受试验压力为1.1倍最大工作压力、历时5min的静压力试验，应无
漏气。 7 计量器具控制 7.1主要检测设备 2 JJG（浙）131-2014
7.1.1流量标准装置
标准器扩展不确定度（k=2）应不大于流量传感器最大允许误差绝对值的1/2 7.1.2温度标准装置
标准器测量不确定度应不大于被检温度传感器最大允许误差绝对值的1/5。 7.1.3压力标准装置
标准器的测量范围应与流量计压力传感器的测量范围相匹配，标准器的测量不确定度应不大于被检压力传感器最大允许误差绝对值的1/3。 7.1.4体积修正仪标准装置
a）标准电流表：最大允许误差不超过被测量允许误差限的1/3： b）标准电压表：最大允许误差不超过被测量允许误差限的1/3： c）通用计数器：计数范围：0~99999：分辨力：1个字：不确定度应优于1×105， d）标准电阻箱：最大允许误差不超过被测量允许误差限的1/3： e）计时器：分辨力0.01s。
7.2检定环境条件
a）环境温度：(20±5)℃； b）相对湿度：45%~75%： c）大气压力：（86106)kPa： d）直流稳压电源：（0~30）V，纹波不超过100mV。
8 检定项目和方法 8.1首次检定、后续检定和使用中检查的项目列于表2
表2首次检定、后续检定、使用中检查的项目
项目外观
首次检定
后续检定
使用中检查
+ + + + + + +
+ + + + + + +
+ : : + + + +
流量传感器示值误差流量传感器重复性体积修正仪示值误差压力显示示值误差温度显示示值误差
密封性
注：“十”表示需检定或检验；“一"表示不必检定或检验。
