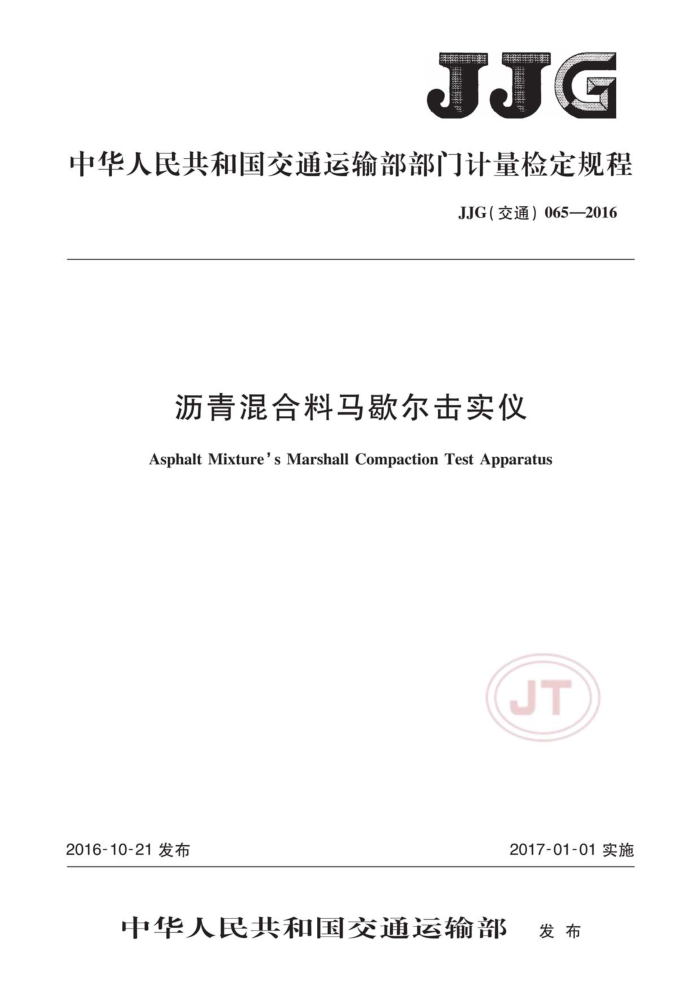

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）065—2016
沥青混合料马歇尔击实仪
Asphalt Mixture's Marshall Compaction Test Apparatus
JT
2016-10-21发布
2017-01-01实施
中华人民共和国交通运输部 发布 JJG（交通）065—2016
沥青混合料马歇尔击实仪
JJG（交通）065—2016 代替JJG（交通）065—2006
检定规程
.
VerificationRegulationofAsphaltMixture's Marshall Compaction TestApparatus
+→+++++++++*
归口单位：全国交通工程设施（公路）标准化技术委员会（SAC/TC223）
起草单位：长安大学
交通运输部公路科学研究院中路高科（北京)公路技术有限公司
JT
本规程委托全国交通工程设施（公路）标准化技术委员会负责解释 JJG（交通）065—2016
本规程主要起草人：
沙爱民（长安大学）胡力群（长安大学）蒋玮（长安大学）马峰(长安大学）李福普（交通运输部公路科学研究院）李健（交通运输部公路科学研究院）王志军（交通运输部公路科学研究院）
JT JJG（交通）065—2016
目 录
引言
1
范围引用文件概述
1 2 3 4计量性能要求
...
5 通用技术要求 6计量器具控制附录A检定记录表格式附录B检定证书内页格式附录C检定结果通知书内页格式
8
JT
I JJG（交通）065—2016
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。 本规程代替JJG（交通）065一2006《沥青混合料马歇尔击实仪》。与JJG（交通）065- 一
2006相比，主要技术变化如下：
“计量性能要求”中修订了压实头直径的计量要求（见4.1）； “检定方法”中修订了击实锤提升高度的检定方法（见6.3.3）。
本标准所代替标准历次发布情况：JJG（交通）065一2006
JT
I JJG（交通）065-—2016
沥青混合料马歇尔击实仪检定规程
1范围
本规程适用于沥青混合料马歇尔标准击实仪和马歇尔大型击实仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JTGE20公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规程。 3概述
马歇尔击实仪是室内进行沥青混合料试件制作的设备，通过对填充在试模内的沥青混合料进行标准次数的击实，制作后续试验所需要的马歇尔试件。该设备主要适用于JTG E20中T0702击实法成型试件
马歇尔击实仪分为标准击实仪和大型击实仪两种，由击实锤、平圆形压实头、带手柄的导向棒、击实台及控制仪表组成。其组成和结构示意图如图1所示。
中
12 13 14 15 16
11 10 2 8 1 6 5 4 3 2 1
B
印
豆
17 18 19 20
JT
说明：
11- 链条调节板； 16- 下链轮；
底座框；硬木墩；钢板平台；
压实头；击实锤； 12- 上链轮；
6- 7-
1
17- 后箱； 18- 前箱； 19 安全门； 20- 试模。
2 3
8- 挡块；
13- 电机； 14- 连轴器； 15- 减速器；
-
4 试模锁紧装置： 9 导杆；
安全操作杆； 10- 链条；
6
图1 沥青混合料马歇尔击实仪结构示意图
1 JJG（交通）065-—2016
4计量性能要求 4.1平圆形压实头直径
标准击实仪：（98.5±0.1）mm；大型击实仪：（149.5±0.1）mm。
4.2击实锤的质量
标准击实仪：（4536±9)g；大型击实仪：（10210±10）g。
4.3击实锤提升高度
标准击实仪：（457.2±1.5）mm；大型击实仪：（457.2±2.5）mm。
4.4击实锤的击实频率
击实频率为（60±5）次/min。 4.5试模、底座及套筒 4.5.1标准击实仪
试模内径为（101.6±0.2）mm，高（87±0.2）mm；套筒内径为（104.8±0.2）mm，高（70± 0.2）mm：底座上表面直径为（100.8±0.2）mm。标准击实仪的试模、套筒与底座示意图如图2所示。 4.5.2大型击实仪
试模内径为（152.4±0.2）mm，高（115±0.2）mm；套筒内径为（155.6±0.3）mm，高（83±0.2）mm：底座上表面直径为（151.6±0.3）mm。大型击实仪的试模、套筒与底座示意图如图3所示。
单位为毫米
单位为毫米
104.8±0.2
$155.6±0.3
08
$Φ152.4±0.2
101.6±0.2
08
C0+SI
$100.8±0.2
0151.6±0.3
图2标准击实仪的试模、套筒与底座尺寸
图3大型击实仪的试模、套筒与底座尺寸
5通用技术要求 5.1外观 5.1.1仪器应在明显固定位置设有产品铭牌，铭牌内容应包括产品型号、名称、产品主要 2 JJG（交通）065-—2016
技术参数、出厂日期、出厂编号和制造厂名称。 5.1.2击实仪外观应平整、光滑，不应有毛刺、深镀层脱落或油漆表面色彩明显不均匀现象。 5.2运转状况 5.2.1击实仪运转时不应有异常声音。 5.2.2传动系统应运转灵活可靠。 5.2.3 设备应具备漏电保护装置。
计量器具控制计量器具控制包括首次检定、后续检定和使用中检查。
6
6.1检定条件 6.1.1检定环境条件
室内无风.室内温度为（20±5）℃，相对湿度小于85%。 6.1.2# 检定仪器设备
a) 秒表：分度为0.1s： b) 游标卡尺：量程为（0~200）mm，精度为0.02mm； c) 电子天平：量程不小于15kg，感量为1.0g； d) 钢直尺：量程为（0~1000）mm，分度值为1mm。
6.2检定项目
检定项目见表1。
表1 沥青混合料马歇尔击实仪的检定项目
使用中检查
序号 1 2 3 4 5 6 7 注1：凡需检定的项目用“+”表示，不需检定的项目用“_”表示。 注2：修理后的后续检定原则上按首次检定进行。
首次检定 后续检定
检定项目
外观运转状况压实头直径击实锤的质量击实锤的提升高度
+ + + + + + +
+ + + + + + +
+ + +
击实频率
试模、底座和套筒几何尺寸
6.3检定方法 6.3.1击实仪的外观：
可通过目测手感，按5.1的要求，并做好相应记录 6.3.2击实仪运转安全性检定方法如下：
a) 通过目测和视听，检测运转部位有无异常声音：
3 JJG
