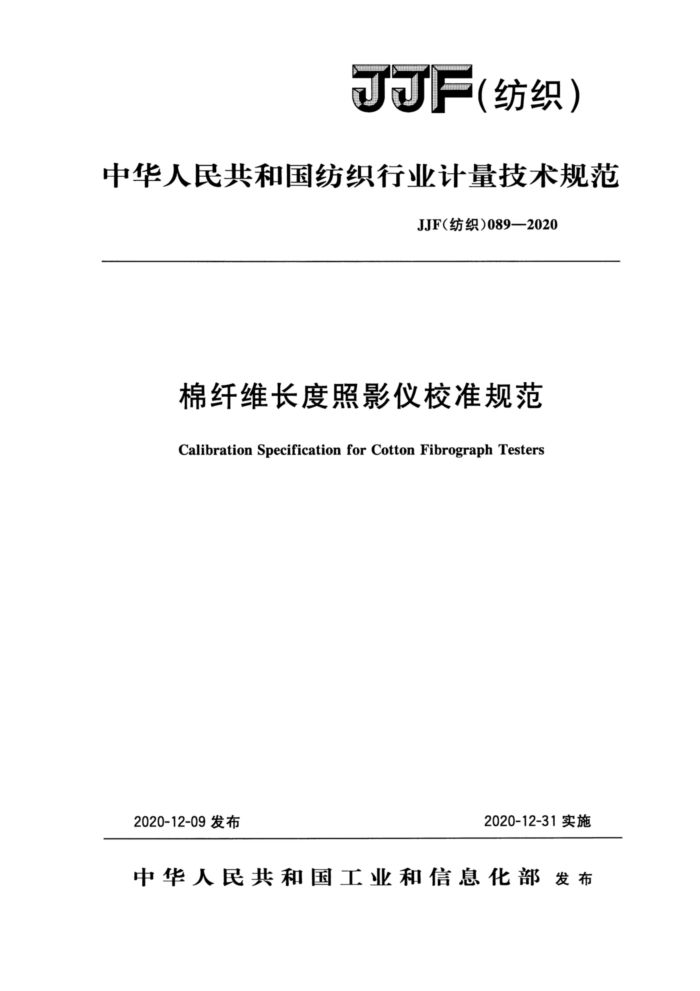

F（纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）089--2020
棉纤维长度照影仪校准规范 Calibration Specification for Cotton Fibrograph Testers
2020-12-31实施
2020-12-09发布
中华人民共和国工业和信息化部发布 JJF（纺织）089-2020
棉纤维长度照影仪校准规范 Calibration Specification for Cotton
JJF（纺织）089-2020
Fibrograph Testers
归口单位：中国纺织工业联合会起草单位：新疆巴音郭楞蒙古自治州纤维检验所
北京智棉科技有限公司上海康信光电仪器有限公司南通于川纺织科技有限公司滨州市纺织纤维检验所
本规范委托全国纺织计量技术委员会负贵解释 JJ罩（纺织）089-2020
本规范起草人：
吴炜（新疆巴音郭楞蒙古自治州纤维检验所）韩金（北京智棉科技有限公司）张孜晰（上海康信光电仪器有限公司）王船娣（上海康信光电仪器有限公司）颜丹丹（新疆巴音郭楞蒙古自治州纤维检验所）杨惠新（南通千川纺织科技有限公司）王学利（滨州市纺织纤维检验所） ）20
目录
育 服8多88R客U
(1) (1)
De03R329s2e8828B8686S6S
RR
R
蒙國 2 #翔文献 & 术语 国92 至内手中小牛学中号 中0车事字学中年中国安# 中市字中电 4 格 sse6v# 84 3 计堡特性
1
9e825#039888#has
689
wawce
(1) (1) (1) (2) (2) (8) (5) (6) ()
89s9890a
180896020139
ae
eee
eee
a
988
eREE
#华华
6 橡推紧件 T 技传项目和技意方施囍 快准酷界我达
.
8EA
复检时商解照 加S S8 SR全服2 5 时录A 棉纤维长皮照影恢校推厚始记景多格式精B 裤纤带长皮服量仅按推证书（内真》格格式** 腾景C 格舒增长度照送夜测最结城不确定皮评家示钢电
2a aS
s82ae2e88889868886s85n68858 886409999
(8) (9)
5ee332883
a
1 JJF（纺织）089—2020
引 言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF10012011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》规定的规则编写
本规范技术指标参考了GB/T20392一2006《HVI棉纤维物理性能试验方法》和 《HVI1000型大容量棉花纤维测试仪校准规范》 （2013年第3版）中有关试验仪器的相关技术指标及试验方法。
本规范为首次发布。
Ⅱ JJF（纺织）089—2020
棉纤维长度照影仪校准规范
1范围
本规范适用于棉纤维长度照影仪（以下简称照影仪）计量性能的校准。其他类似设备可参照执行。
2引用文献
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T8170数值修约规则与极限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1平均长度 meanlength
在照影曲线图中，从纤维数量100%处作照影曲线的切线，切线与长度坐标轴相交点所显示的长度值。
[GB/T20392—2006，定义3.3］ 3.2上半部平均长度upperhalfmeanlength
在照影曲线图中，从纤维数量50%处作照影曲线的切线，切线与长度坐标轴相交点所显示的长度值。
[GB/T20392—2006，定义3.4］ 3.3长度整齐度指数uniformityindex
测试棉纤维长度时，平均长度占上半部平均长度的百分率。 [GB/T20392—2006，定义3.5]
3.4校准棉花标准样品calibrationcottonstandardsamples
经过专门制备，混合均匀的棉样，由标准化管理部门认可后作为标准样品，具有一项或几项物理特性的标准值和相应的精密度。
[GB/T3291.1—1997，定义2.12] 4概述
照影仪由取样器、取样梳驱动装置、光电装置和控制装置组成。照影仪用于测量棉纤维长度和长度整齐度，其工作原理：纤维随机梳取在取样梳上经梳理形成须丛，在驱
1 JJF（纺织）089—2020
动装置驱动下，从须丛根部到梢部做光电扫描，透过须丛的光强度，用光密度（遮光量）来度量从梳夹握持线上伸出不同距离的纤维数量，形成梳子移动距离与纤维根数之间变化的纤维长度照影曲线，对曲线分析获得纤维平均长度、上半部平均长度及长度整齐度等长度数据。其原理示意图见图1。
A/D
放大器
硅光电池
液晶屏
取
样梳 步进马达
RS23 通讯线
CPU
电脑
VC
LED
键盘
图1棉纤维长度照影仪示意图
5计量特性 5.1棉纤维上半部平均长度示值误差：土0.5mm。 5.2棉纤维上半部平均长度重复性：≤0.5mm。 5.3长度整齐度指数示值误差：土2%。 5.4长度整齐度指数重复性：≤2%。
6校准条件
6.1校准环境 6.1.1环境温度：（20士2）℃，相对湿度：（65士4)%。 6.1.2校准棉花标准样品（以下简称校准棉样）在6.1.1环境温度和相对湿度条件下调湿时间不少于4h。 6.1.3电源电压：额定值士10%。 6.1.4照影仪应置于稳固的水平基础上，周围应清洁，无腐蚀性介质，无影响仪器正常工作的电磁干扰和机械振动。 6.2校准用设备
校准用设备见表1。
2 JJF（纺织）089—2020
表1校准用设备
不确定度或准确度等级或最大允许误差
序号 标准器名称
数量
测量范围、分度值或分辨力
上半部平均长度测量范围：短：≤26.9mm 中：（27.0~29.9）mm 长：≥30.0mm
校准棉样
标准差：±0.30mm 1套
1
测量范围：（0~500）MQ， 500 V 测量范围：（0.1~200）α，分辨力：0.1α
兆欧表
±10%
2
1个
数字万用表
1个
±0.5%
3
1 校准项目和校准方法 7.1 校准前准备 7.1.1外观及基本状态检查
（1）仪器在适当部位应装有铭牌，铭牌上需标明型号、规格、制造厂，产品编号和出厂日期等。
（2）仪器附件应完好无缺；仪器外表漆层均匀、光洁、平整，应无碰伤、划痕、锈蚀及剥落，传动部分活动自如。
（3）仪器各按钮功能正常，电机运行平稳，各运转部件必须灵活，定位准确，不得有碰撞与晃动，筒壁光滑，无挂棉花现象；取样梳经样筒开关打开顺滑，经针布棉花梳理明显。
（4）光学量稳定性检查（必要时）用随机配置的光学量板检查照影仪光学量稳定性，重复检查3次，3次检查结果的
极差≤士10。 7.1.2电气安全性检查
在照影仪不接通外接电源的情况下，打开照影仪电源开关，用兆欧表测量电源插头相线与机壳金属部分之间绝缘电阻，应≥5MαQ，万用表电阻挡测量电源插头地线与机壳金属部分之间的电阻，应<1α。 7.2校准项目
照影仪校准项目对应本规范计量特性条款和校准方法条款见表2。
3
