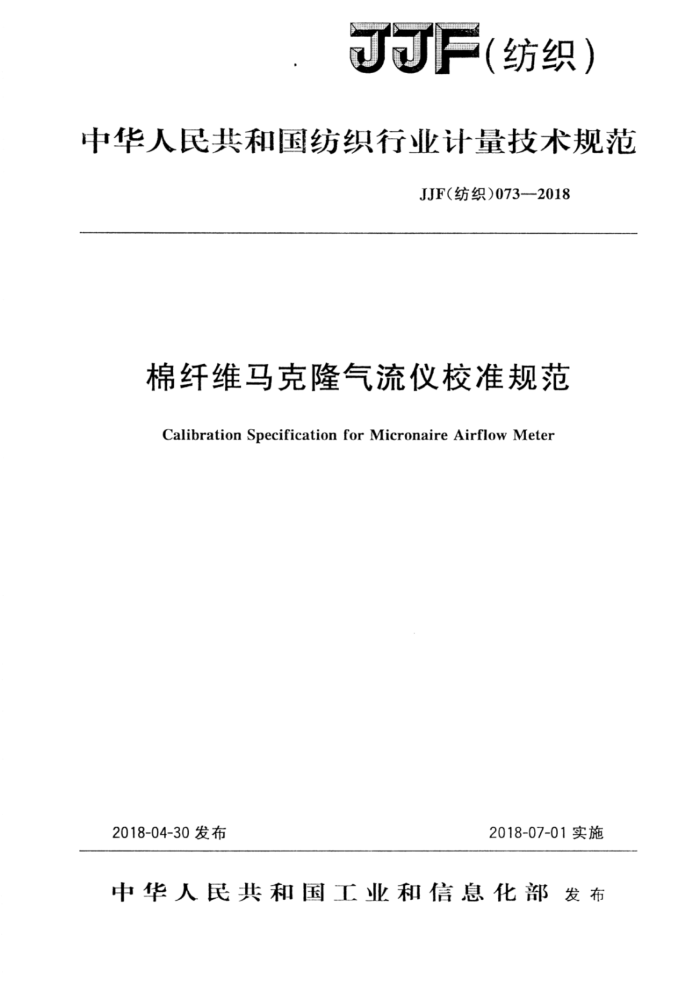

F(纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）073-2018
棉纤维马克隆气流仪校准规范
Calibration Specification forMicronaire Airflow Meter
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF(纺织)073—2018
棉纤维马克隆气流仪
校准规范
JJF(纺织)073—2018
Calibration Specification for
Micronaire Airflow Meter
归口单位：纺织计量技术委员会
主要起草单位：山东省纤维检验局
参加起草单位：河北省纤维检验局
喀什地区纤维检验所苏州市光华电测技术研究所上海康信光电仪器有限公司
本规范委托纺织计量技术委员会负责解释 JJF(纺织)0732018
本规范主要起草人：
程琳 (山东省纤维检验局) 参加起草人：
张慧卿(喀什地区纤维检验所）程杰（山东省纤维检验局）王振国（河北省纤维检验局）张友信（苏州市光华电测技术研究所）张建邦（上海康信光电仪器有限公司） JJF(纺织)073—2018
目
录
引言
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (10) (11)
范围· 引用文件·
1 2
3 术语： 4 概述 5通用要求· 5.1外观..· 5.2基本要求· 6计量特性 6.1试样称重系统 6.2马克隆值示值误差：土0.10马克隆值 7校准条件· 7. 1 校准环境： 7.2标准器及马克隆值校准棉花.. 8校准项目和校准方法· 8.1 校准项目 8.2校准方法 9校准结果表达 9.1 数据修约· 9.2校准证书· 10复校时间间隔附录A马克隆气流仪示值误差测量不确定度评定（示例）附录B棉纤维马克隆气流仪校准记录表附录C棉纤维马克隆气流仪校准证书（内页）参考格式
..
.
..
..
..
-.
..
T JJF(纺织)073—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范的技术指标参数参考GB/T6498一2008《棉纤维马克隆值试验方法》的相关要求制定。
本规范为首次发布。
I JJF（纺织）073—2018
棉纤维马克隆气流仪校准规范
1范围
本规范规定了便携机械式棉纤维马克隆气流仪的计量特性和校准方法，适用于便携机械式棉纤维马克隆气流仪（以下简称马克隆仪）的校准，不适用大容量棉花测试系统中的马克隆值测试模块。
其他类似设备可参照本规范进行校准。
2 引用文件
本规范引用了下列文件： GB/T6498-2008棉纤维马克隆值试验方法 GB/T8170 数值修约规则与极限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
马克隆值Micronairevalue 一定量棉纤维在规定条件下的透气性的量度，以马克隆标尺表示。马克隆标尺是根
据由国际协议确定的一系列的棉花的马克隆值而标定的。
[GB/T6498-2008术语和定义3.1]
4概述
马克隆值是棉纤维细度和成熟度的综合指标。马克隆仪工作原理：一定量一定密度
无序排列的棉纤维在气流通道中组成透气纤维塞，气流通过纤维塞产生的流量或纤维塞两端的压力差表示棉纤维的透气性的变化，指示透气性变化的刻度用马克隆值单位标定（见图1）。 JJF(纺织)073—2018
舌
s
8
5
1/
Ri
R
图1机械式马克隆气流仪原理图
1一电子空气泵；2-空气过滤器；3一贮气筒；4一压差表；5一气路开关；6一零位调节阀； 7一量程调节阀；8-基准气阻；9试样筒；10一天平调节旋钮；11—称样盘；R/R2-节流管
5通用要求
5.1外观
马克隆仪在适当部位应装有铭牌，铭牌上须标明仪器型号、规格、制造厂名称、产品编号和出厂年月。 5.2基本要求 5.2.1马克隆仪的附件应完好无缺。称样盘内无毛刺，试样筒内壁光滑，无勾拉棉花现象。 5.2.2 测试手柄抬起、压下过程灵活、顺畅。 5.2.3 贮气筒内的气压活塞上升平稳，无明显抖动。 5.2.42 马克隆仪显示部分完整清晰，所有开关功能正常。 6计量特性 6.1试样称重系统 6.1.1准确性：按马克隆仪实验样品质量要求，将与测试样品相同质量的标准码放置称样盘中，表头指针应位于菱形标记内。 6.1.2灵敏性：在符合6.1.1准确性时，增加10mg标准码，表头指针应有变动。 6.1.3稳定性：将与测试样品相同质量的标准码轻轻放置称样盘中，表头指针位于菱形标记中间位置，观察1min，表头指针不应偏离菱形标记之外。 6.1.4重复性：将与测试样品相同质量的标准码重复放置称样盘中，表头指针均应位于菱形标记内。 6.2马克隆值示值误差：士0.10马克隆值。 2 JJF（纺织）073—2018
6.3马克隆值示值重复性：≤0.10马克隆值。
7 校准条件
7.1校准环境 7.1.1校准环境条件：常温，周围环境应清洁，不应有腐蚀性介质和震动影响。 7.1.2马克隆值校准棉花与被校准仪器需在同环境下平衡4h。 7.2标准器及马克隆值校准棉花 7.2.1M级标准码：10mg、1g、2g、5g、10g各个。 7.2.2中华人民共和国马克隆值校准棉花1套［不少于5种，（2.5～6.5）马克隆值区间范围内，包含高、中、低值，标准差：≤0.03马克隆值。
8 校准项目和校准方法 8.1校准项目
校准项目见表1。
表1马克隆仪校准项目
校准项目
序号 1 2 3 4 5 6 7 8 注：根据被校准马克隆仪的功能和客户要求选择校准项目。
计量特性条款
校准方法条款
外观基本要求试样称重系统准确性试样称重系统灵敏性试样称重系统稳定性试样称重系统重复性马克隆值示值误差马克隆值示值重复性
5.1 5. 2 6.1.1 6. 1. 2 6.1.3 6.1. 4 6.2 6.3
8.2.1 8.2.2 8.2.3 8.2.4 8.2.5 8.2.6 8.2.7 8.2.8
8.2校准方法 8.2.1外观
通过目测按照5.1进行检查。 8.2.2基本要求
通过目测的操作按照5.2进行检查。 注：外观和基本要求检查均符合5.1和5.2要求后，按照马克隆仪的使用说明书调整好称重系
统和马克隆值测试系统，再进行下面的计量特性校准。
8.2.3试样称重系统准确性
按马克隆仪试验样品质量要求，将与测试样品相同质量的标准础码（例如8g或 10g)轻轻放置在称样盘中间，待马克隆仪表头指针稳定后，观察指针的位置。
3
