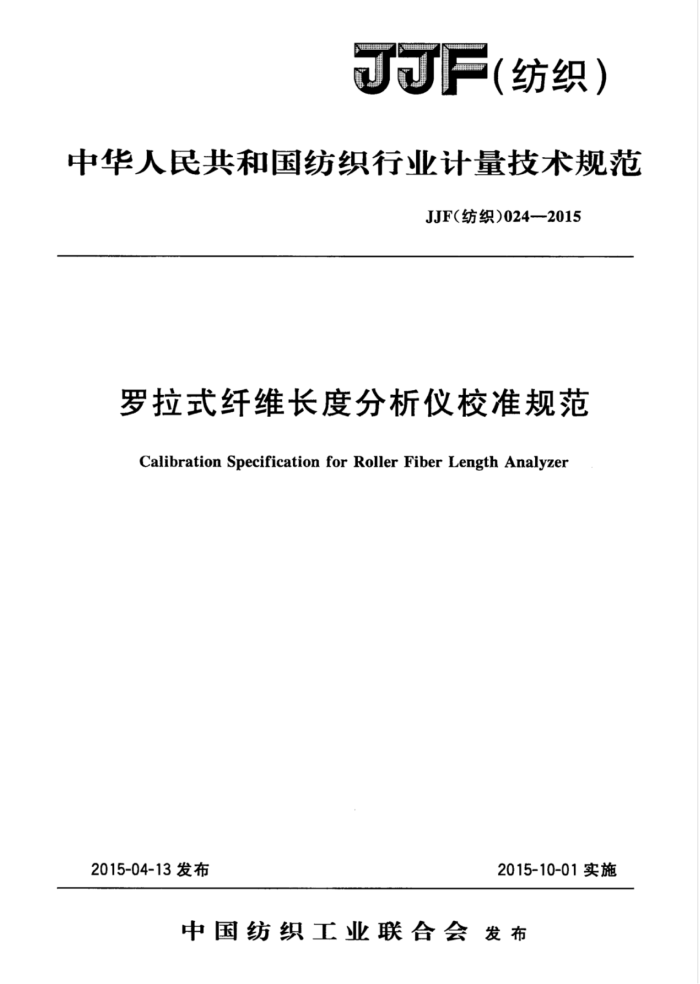

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF(纺织)024—2015
罗拉式纤维长度分析仪校准规范
Calibration Specification for Roller Fiber Length Analyzer
2015-04-13发布
2015-10-01实施
中国纺织工业联合会发布 中华人民共和 中国纺织行业计量技术规范
罗拉式纤维长度分析仪校准规范
JF(纺织)024—2015 中国纺织工业联合会发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1字数19千字 2016年9月第一版 发2016年9月第一次印刷
.
书号：155026·J-3132 定价 18.00元
如有印装差错 告由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 JJF（纺织）024--2015
罗拉式纤维长度分析仪
校准规范
JJF（纺织）024—-2015 代替JJF（纺织）024—2006
Calibration SpecificationforRoller
Fiber Length Analyzer
归口单位：纺织计量技术委员会主要起草单位：北京市纺织纤维检验所
南通宏大实验仪器有限公司
国家纺织计量站河南工程学院
本规范委托纺织计量技术委员会负责解释 JJF（纺织）024—2015
本规范主要起草人：
席永忠 (北京市纺织纤维检验所）杨萌 (北京市纺织纤维检验所) 钱士新（南通宏大实验仪器有限公司）陈郁立（国家纺织计量站）朱进忠（河南工程学院）张平 (北京市纺织纤维检验所） JJF（纺织）024—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (6) (7) (8)
范围引用文件
1 2 3 概述 .
4计量特性 4.1外观要求 4.2计量性能要求 5校准条件 5.1 校准环境条件 5.2 主要标准器 5.3主要配套设备 6校准项目和校准方法 6.1校准项目 6.2校准方法 7 校准结果 8复校时间间隔附录A配套设备示意图附录B 罗拉式纤维长度分析仪结构示意图· 附录C 罗拉式纤维长度分析仪校准记录表· 附录D 蜗轮蜗杆刻度线示值测量结果的不确定度评定（示例）
.
-
.
..
..
.
.
..
T JJF（纺织）024—2015
引言
1989年由中华人民共和国纺织工业部制定了部门计量检定规程JJG-032一89《罗拉式纤维长度分析仪检定规程》，并于1990年4月1日起实施；2006年转换为JJF（纺织） 024一2006《罗拉式纤维长度分析仪校准规范》，由于当时没有进行修订，仍采用原检定规程。
本规范修订依据GB/T6098.1-2006《棉纤维长度试验方法第1部分：罗拉式分析仪法》重新起草，与JJF（纺织）024一2006《罗拉式纤维长度分析仪校准规范》相比，本规范主要技术变化如下：
修改了适用范围，将“新制造”改为“首次使用”；将“检定”修改为“校
-
准”；将“Y111A及同类型”删除；
一增加了引用文献；
修改了纤维输出罗拉输出长度误差，由新制造、修理后十0.25mm改为土0.25mm，
使用中十0.5mm改为士0.5mm；
修改了挡溜板内壁与纤维输出罗拉钳口有效控制中心距离误差，由9.5mm改
为9.5mm±0.1mm；
修改了引伸器吊钩弹簧对罗拉的作用力特性，由压辊全长轴线应均匀改为引伸
器加压距离与挂重距离应相一致，其最大允许误差为士0.5mm，并修改了相应的校准方法；
修改了分析器压缩弹簧对罗拉的作用力特性，由压辊全长轴线应均匀改为分析
器加压距离与挂重距离应相一致，其最大允许误差为士0.5mm，并修改了相应的校准方法；
修改了专用夹子的校准方法；一增加了校准环境；一将主要标准器及配套设备改为主要标准器和主要配套设备；一增加了距离示值误差测量结果不确定度的评定；
修改了检定记录表，改为校准记录表。 本规范的附录A附录D为资料性附录。 本规范历次版本发布情况为：
-
JJF（纺织）024一2006。
I JJF（纺织）024—2015
罗拉式纤维长度分析仪校准规范
1范围
本规范适用于首次使用、使用中和修理后的罗拉式纤维长度分析仪（以下简称长度分析仪）的校准。
2引用文件
本规范引用下列文件： JF1001通用计量术语及定义 JJF1071国家计量校准规范编写规则 JJF1059.1测量不确定度的评定与表示 GB/T6098.1棉纤维长度试验方法第1部分：罗拉式分析仪法凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
长度分析仪是纤维长度分组测定法的仪器之一，由纤维引伸器及分析器两部分组成。它是根据棉纤维长度分布特性，利用罗拉分组方法，通过秤重计算求得棉纤维长度指标以及与长度有关系的其他指标。
4计量特性 4.1外观要求 4.1.1长度分析仪在适当部位应装有铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和出厂年月。 4.1.2引伸器应传动平稳，运行良好。 4.1.3引伸器绕棉绒辊绒面应无脱落现象。 4.2计量性能要求 4.2.1引伸器前后罗拉中心距与长度标尺指示应相一致，其最大允许误差为士0.5mm。 4.2.2引伸器加压距离与挂重距离应相一致，其最大允许误差为士0.5mm。 4.2.3分析器加压距离与挂重距离应相一致，其最大允许误差为士0.5mm。 4.2.4挡溜板位置应与底板垂直并与纤维输出罗拉相切，其间隙均应不超过0.05mm，并且当指针与蜗轮刻度线16重合时，偏心桃片应刚与挡溜板柄轻微接触。 4.2.5分析器蜗轮蜗杆配合间隙适当，蜗杆手柄应有1/4圈以内的空回量程；当指针对准零度刻度线时，手柄应下垂。摇动手柄一圈蜗轮刻度线转动一个分度，纤维输出罗拉输出长度为1mm，蜗轮转动60个分度，纤维输出罗拉输出长度为60mm，其最大允
1 JJF（纺织）0242015
许误差首次使用、修理后为士0.25mm，使用中为士0.5mm。 4.2.6挡溜板内壁与纤维输出罗拉钳口有效控制中心距为（9.5士0.1）mm。 4.2.7挡溜板高度为62mm，其最大允许误差为士0.1mm。 4.2.8 一号夹子钳口应平直无缝隙；二号夹子绒布无磨损和光秃现象，悬挂2N力值码时，钳口应开（1.5士0.5）mm。 5 校准条件 5.1校准环境条件
温度：常温；相对湿度：≤85%RH。
5.2主要标准器
主要标准器见表1。
表1主要标准器
准确度等级/ 最大允许误差
备注
序号
检具名称
测量范围
数量
±1% ±1% ±1% ±0.02mm 一级
吊杆力值磁码力值码游标卡尺塞尺
10 N 2 N 10 N
1支 1个 6个 1把 1片
1 2 3 4 5
(0~150)mm 0.05mm
主要配套设备主要配套设备见表2。
5. 3
表2主要配套设备
序号 1 2 3 4 5 6 1 8 2
检具名称垫板小直角尺 S型小挂钩
规格专用专用专用长100mm
数量 1块 1把 1个 1根 2张 1张 1张 1张
备注见图A.1 见图A.2
弦线薄纸复写纸方格坐标纸
长×宽：（100×45）mm 长×宽： （100X45）mm 长×宽： (65×32)mm 长×宽： (65×32）mm
薄纸
