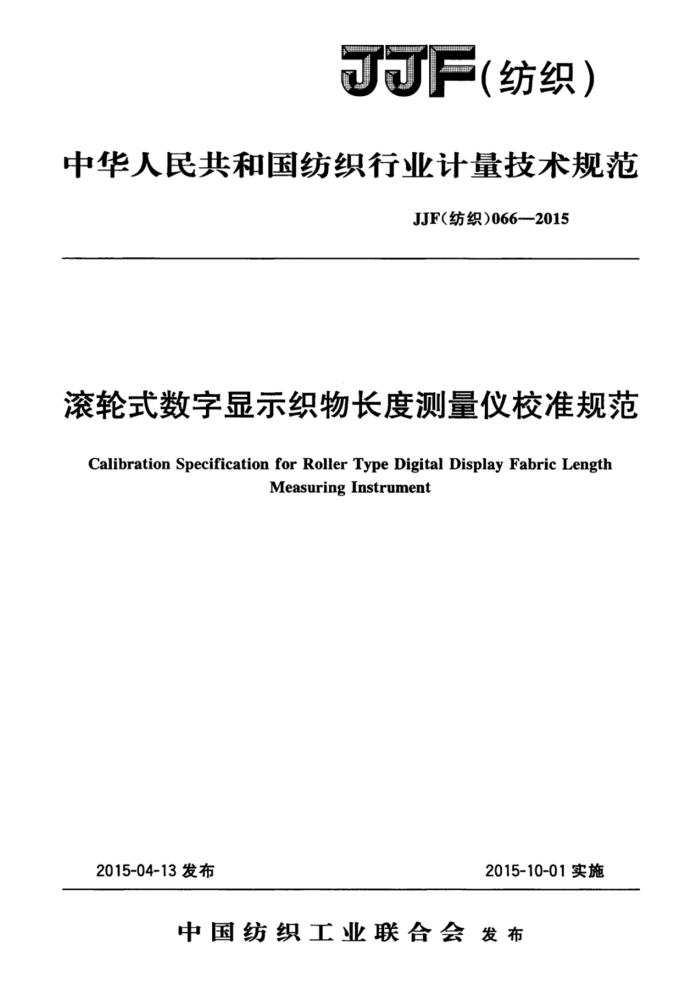

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织)066-2015
滚轮式数字显示织物长度测量仪校准规范
Calibration Specification for Roller Type Digital Display Fabric Length
Measuring Instrument
2015-04-13发布
2015-10-01实施
中国纺织工业联合会发布 JJF(纺织)066-2015
滚轮式数字显示织物长度测量仪
校准规范
JJF(纺织)066—2015
Calibration Specification for Roller Type Digital Display Fabric Length
Measuring Instrument
归口单位：纺织计量技术委员会主要起草单位：吴江市计量测试所参加起草单位：国家纺织计量站
无锡华建电子仪器研究所
本规范委托纺织计量技术委员会负责解释 JJF(纺织)066—2015
本规范主要起草人：
钱青峰（吴江市计量测试所）
参加起草人：
惠建平（无锡华建电子仪器研究所）霍书怀（国家纺织计量站）司崇泽（国家纺织计量站）丁伏林（吴江市计量测试所）丁婷婷（吴江市计量测试所）须华生（无锡华建电子仪器研究所） JJF（纺织）066—2015
目录
(Ⅱ) (1) .(1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) （3) (3) (3) (3) (3) (3) ...(3) (4) (6)
引言 1 范围· 2引用文件· 3概述 4术语 4.1测量轮直径差 4.2 脉冲当量.. 5通用技术要求 5.1 外观及各部分功能： 5.2 数显式读数装置. 5.3测量轮的转速 6计量性能要求 7 校准条件· 8 校准项目和校准方法· 8. 1 外观检查· 8. 2 测量轮直径差 8.3 示值误差· 8. 4 绝缘电阻 8.5 测量轮周长 8.6断电数据保护. 9校准结果的表达· 10校准时间间隔 .. 附录A滚轮式数字长度测量仪原始记录表附录 B 测量轮周长测量不确定度评定附录C 示值误差测量不确定度评定
.
..
.
.
..
(8)
+
I JJF（纺织）066—2015
引言
本规范依据JJG987-—2004《线缆计米器》制定
Ⅱ JJF（纺织)066--2015
滚轮式数字显示织物长度测量仪校准规范
1范围
本规范规定了纺织、印染等行业测定纺织品长度用滚轮式数字显示长度测量仪（以下简称长度测量仪）或码表的校准方法，适用于首次使用、使用中和修理后的左右滚轮式长度测量仪或码表的校准。
其他结构相同或类似的长度测量仪的校准可参照本规范执行。
2引用文件
本规范引用下列文件： JJF1059.1测量不确定度评定与表示 JJF1071国家计量校准规范编写规则 JJF1001通用计量术语及定义 JJG987线缆计米器凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本文件。
3概述
长度测量仪是以绝对法测量织物长度的计量器具，用于测量各类化学纤维、棉、 毛、丝、麻等制成的织物长度，主要由测量轮测量传感器和数显式读数装置组成。
其工作原理是固定在验布机上的长度测量仪左右测量轮传感器压在被测织物上，织物的移动带动双轮的转动，测量传感器发出脉冲信号，由连接导线接至数显式读数装置，数显式读数装置累计脉冲个数并计算织物长度，其计算方法：织物长度=脉冲个数 X脉冲当量。 4术语 4.1测量轮直径差measuringwheeldiameterdifference
测量轮直径差是指左右测量轮外直径的最大值与最小值之差。 4.2脉冲当量pulseequivalent
脉冲当量是指测量轮（测量传感器）外直径周长除以测量轮转一周所发出的脉冲
个数。 5通用技术要求 5.1外观及各部分功能 5.1.1长度测量仪应在适当部位装有铭牌，铭牌上须标明型号、规格、制造厂、出厂编号和出厂年月。
1 JJF（纺织)066--2015
5.1.2外接线无划伤、无压伤、无烫伤痕迹，测量轮工作面应无锈蚀、磨损和老化等缺陷。 5.1.3各活动部分作用应无松动和卡住现象。 5.2数显式读数装置 5.2.1数显式读数装置部分应无斑点、无划痕、面板上文字标记清晰，显示屏数字应清晰准确，无缺笔及乱跳现象。 5.2.2数显式读数装置应有清零功能，按键操作灵活。 5.2.3数显读数装置中周长或脉冲当量的设定值应与测量轮一致。 5.2.4不 有电源断电后数据保护功能的，在断电后数显式读数装置应能保护测量得到的数据。 5.3测量轮的转速：应不大于200r/min。
6计量性能要求
6.1测量轮直径差：≤0.5mm。 6.2数显式读数装置示值最大允许误差应不大于：士0.1%。 6.3在环境温度为（5～35）℃，相对湿度为45%～75%的条件下，电源端子和机壳之间绝缘电阻不小于20Mα。 7 校准条件 7.1 环境条件 7.1.1 温度：室温。 7.1.2 湿度：<95%RH。 7.1.3 周围无强力振动。 7.2 电源：AC（200~240）V。 7.3 主要标准器及配套设备，见表1。
表1主要标准器及配套
准确度等级/ 最大允许误差 ≤±0.02mm
序号 仪器设备名称
备注
测量范围 (0~200）mm; 分度值<0.02mm 方波幅值：12V；
1 游标卡尺(长量爪)
脉冲个数： 0.03% 10级
信号发生器
0V时，灌电流：>10mA；双路输出，脉冲个数：10～50000
2
兆欧表
3
500V、（0~500）Ma
8 校准项目和校准方法
8.1 外观检查 2
