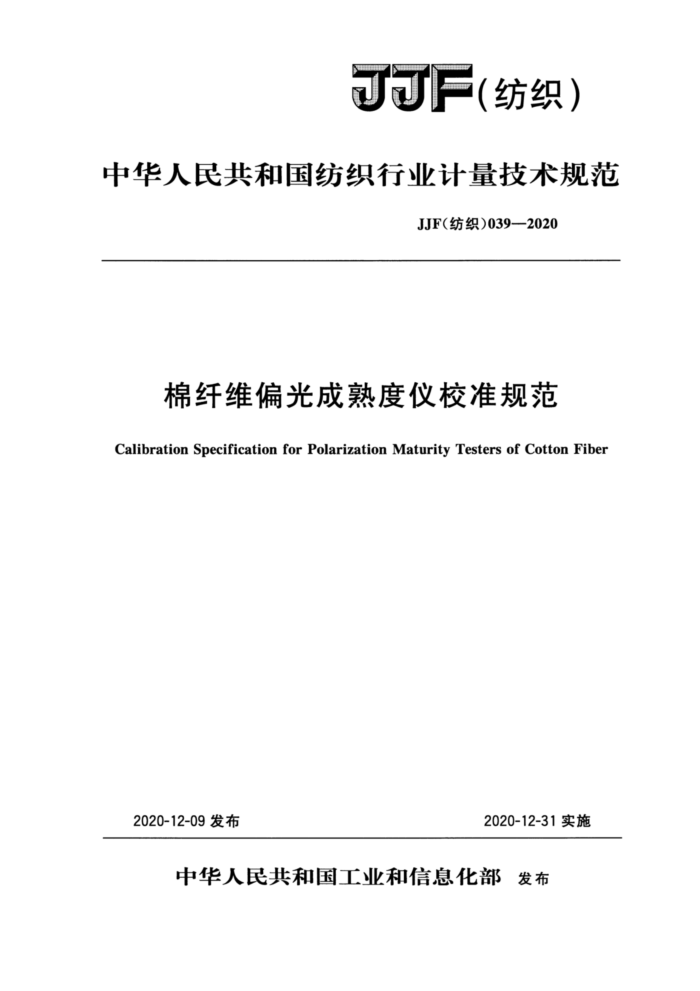

JJF(纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）039--2020
棉纤维偏光成熟度仪校准规范
Calibration Specification for Polarization Maturity Testers of Cotton Fiber
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部 发布 JJF（纺织）039-2020
棉纤维偏光成熟度仪校准规范 Calibration Specification for Polarization
JJF（纺织）039—2020 代替JJF（纺织）039—2006
Maturity Testers of Cotton Fiber
归口单位：中国纺织工业联合会起草单位：天津市产品质量监督检测技术研究院
天津市南开区计量检定所南通千川纺织科技有限公司江西省羽绒制品质量监督检验中心广电计量检测（天津）有限公司保定市纤维检验所山西省纤维质量监测中心天津市纺织纤维检验所天津胜鉴计量检测技术服务有限公司
本规范委托全国纺织计量技术委员会负责解释 JTF（格织）039-2020
本规范靓草人：
李智（天津市产品质量监督检测技术研究院）王明搭（天津市南开区计意检定所）李武（江西省羽绒制品质意监督检验中心）融喆［广电计量检测（天率）有限公司丁冯帆（保定市纤维检验所）完秀杰 （山西省纤维质量监测中心）杨惠新 （南通千川纺织科技有限公司）王晶（天津市纺织纤维检验所）杨宝龙（天津市纺织纤维检验所）李润泽（天津市南开区计盈检定所）张一料（天津胜鉴计量检测技术服务有限公司） JJF(纺织）039-2020
目 录
引言 1 范围 2 引用文件 3 术语 4 概速···
(I) (1) (1)
.
eo
(1) (1) (2) (2) (2) (3) (3) (4) (5) (6)
899
#90
计量特性 6 校准条件*· 7 较准项目及校准方法·· 8 校准结果表达
5
6eo
#09
980
0200
9
复核时间间隔· 附录A 棉纤维偏光成熟度仪校准原始记录表参考格式附录B 棉纤维偏光成熟度仪校准证书内页参考格式附录C 棉纤维光成熟度仪测量结果不确定度评定示例
-
...
E5
l JJF（纺织)039—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》规定的规则编制。
本规范的技术指标参数采用GB/T6099一2008《棉纤维成熟系数试验方法》的相关内容。
本规范是对JJF（纺织）039一2006《棉纤维偏光成熟度仪校准规范》的修订，与 JJF（纺织）039一2006［即原JJG（纺织）049一1991《棉纤维偏光成熟度仪检定规程》」相比，主要修订内容有：
一修改范围，删除“新制造、使用中、修理后的Y147型”，补充“其他类似仪
器可参照本规范校准”；
-增加引用文件：GB/T6099一2008《棉纤维成熟系数试验方法》；一增加棉纤维成熟度和成熟系数术语：修改概述，删除“经过专用计算尺计算”；
一
-计量特性仅保留成熟系数示值误差，增加成熟系数重复性；
-
修改校准条件，将温度（20士2）℃，相对湿度（65士3）%校准条件修改为环境
-
温度：室温，相对湿度：≤80%；
一校准用标准器仅保留成熟系数校准棉样；一增加校准前检查，将原校准规范中的技术要求中的外观及基本状态要求、偏振
片透光轴方位要求等移到校准前检查项目；
修改校准方法，要求每个试样分别测量3次，取3次测量结果算术平均值；按JJF1071一2010《国家计量校准规范编写规则》的要求增加测量结果不确定
度评定示例；
修改校准原始记录表参考格式。 本规范历次版本发布情况为： —JJF（纺织）039—2006； ——JJG（纺织）049—1991。
-
I JJF（纺织）039—2020
棉纤维偏光成熟度仪校准规范
1范围
本规范适用于棉纤维偏光成熟度仪（以下简称“成熟度仪”）的校准，其他类似仪器可参照本规范校准。
2引用文件
本规范引用了下列文件： GB/T6099一2008棉纤维成熟系数试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1棉纤维成熟度 cottonmaturity
棉纤维胞壁相对发育程度。 [GB/T6099—2008，定义3.1]
3.2成熟系数maturitycoefficient
表示棉纤维成熟度的一种指标。系根据棉纤维中腔宽度与胞壁厚度的比值定出的相应数值，比值愈小，成熟系数愈大，表示纤维愈成熟。
［GB/T6099—2008，定义3.5] 4概述
成熟度仪用于测定细绒棉或长绒棉纤维的成熟度。其测量原理：根据纤维的双折射性能，应用光电方法对偏振光透过棉纤维和检偏振片光强度的变化采集后，进行数据处理，从而显示出棉纤维的成熟度。棉纤维中腔宽度与胞壁厚度的比值与偏振光透过强度成正比，由此测出不同的成熟系数。成熟度仪光学电路结构如图1所示。
2
3
5 b
图1成熟度仪光学电路结构图
1一光源；2一集光镜；3一起偏振片；4一纤维试样；5一检偏振片；
6一光电转换器；7一单片机；8一衰减片
1 JJF（纺织）039—2020
5计量特性
5.1成熟系数示值误差：土0.03。 5.2成熟系数重复性：≤0.03。 6校准条件 6.1环境条件
（1）环境温度：室温，相对湿度：≤80%。 （2）电源电压：AC（220士22）V。 （3）成熟度仪放置在稳固的工作台上，周围环境应清洁、无影响明显震源和腐蚀性
介质。
（4）仪器需预热20min以上。 6.2校准用标准器
成熟系数校准棉样，测量范围：0～4；不确定度：U=0.01，k=2。 7校准项目及校准方法 7.1校准前准备 7.1.1外观及一般要求 7.1.1.1仪器应在适当部位装有铭牌。铭牌上须标明仪器名称、型号规格、制造厂名、 出厂编号及出厂日期。 7.1.1.2仪器整机不得有明显破损，面板洁净；表面无斑痕；零部件完好齐全（包括棉纤维校正片、校正偏振片等）。 7.1.1.3起偏振片架移动灵活，各功能键和数据输出部分作用正常。 7.1.2满度调整
将夹有空白玻璃载玻片试样夹插人试样插口，将衰减片推入光路，调节仪器电流显示为100。 7.1.3起、检偏振片正交后透光度检查
将起偏振片推人光路，此时仪器电流显示应不大于8。 7.2计量性能的校准 7.2.1校准棉样测试
将三个成熟系数不同的校准棉样按照GB/T6099一2008的4.2.4制备校准试样，把试样分别插入仪器试样插口测量成熟系数，记录成熟度仪成熟系数示值，每个试样重复测量3次。 7.2.2成熟系数示值误差
每个试样3次成熟系数测量结果的算术平均值与该校准棉样成熟系数标称值之差为成熟系数示值误差。
E=K-K。
2 JJF（纺织）039—2020
式中： E一成熟系数示值误差； K—一校准棉样成熟系数3次测量结果算术平均值； K。—校准棉样成熟系数标称值。
7.2.3成熟系数重复性
分别计算每个试样3次成熟系数测量结果的极差（即最大值与最小值之差），取 3个试样极差最大者为成熟系数重复性。 8校准结果表达 8.1校准记录
应详尽记录测量数据和计算结果。推荐的校准记录参考格式见附录A。 8.2校准证书
经校准的成熟度仪应出具校准证书，校准结果应在校准证书上反映。校准证书包括的信息应符合JJF1071一2010中的5.12的要求。推荐的校准证书内页格式见附录B。 8.3不确定度
校准证书应给出成熟系数示值误差的扩展不确定度，评定示例见附录C。 9复校时间间隔
使用单位可根据使用情况确定成熟度仪复校时间间隔，建议不超过1年。 注：由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，
因此，送校单位可根据实际使用情况自主决定复校时间间隔。
3
