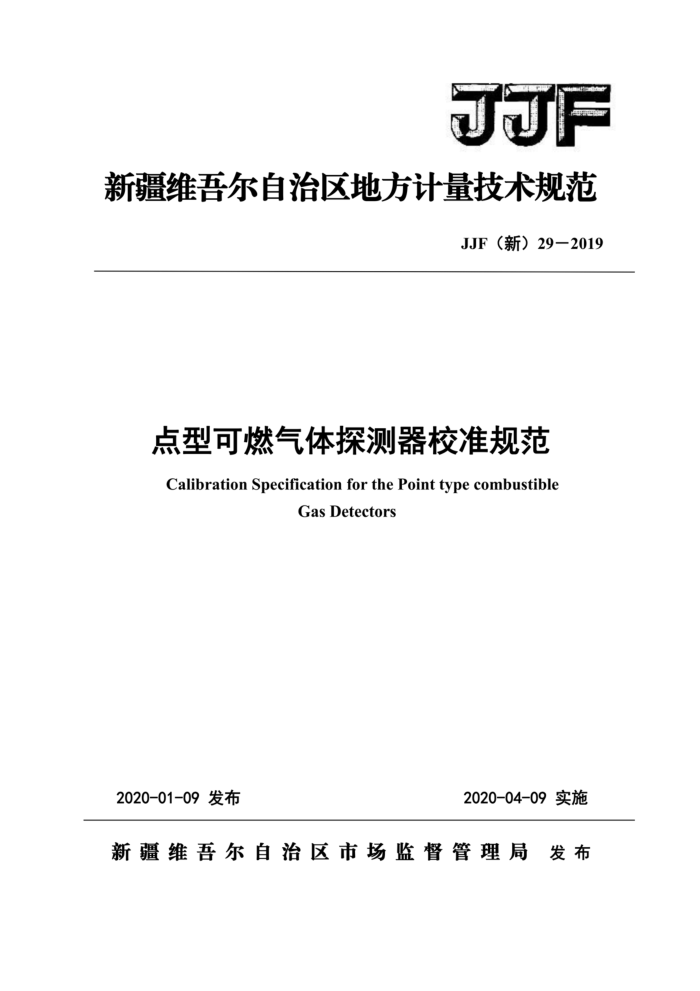

JJF
新疆维吾尔自治区地方计量技术规范
JJF（新）29－2019
点型可燃气体探测器校准规范 Calibration Specification forthePointtypecombustibl
GasDetectors
2020-01-09 发布
2020-04-09实施
新疆维吾尔自治区市场监督管理局发布 JJF(新) 29—2019
点型可燃气体探测器校准规范 Calibration Specification for the Point Type Combustible Gas Detectors
JJF（新）29 —2019
归口单位：新疆维吾尔自治区市场监督管理局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区市场监督管理局负责解释 JJF(新) 29—2019
本规范主要起草人：
常新春（新疆维吾尔自治区计量测试研究院）
查满清（安徽鑫润测控有限公司）
参加起草人：
洪潮 (新疆维吾尔自治区计量测试研究院）赵立 (新疆维吾尔自治区计量测试研究院) 潘英 (新疆维吾尔自治区计量测试研究院）穆克热木·阿布利孜（新疆维吾尔自治区计量测试研究院） JJF（新）29—2019
目录
引 言 1 范围 2 引用文件 3 概述， 4 计量特性. 4.1测量误差 4.2重复性 4.3响应时间.. 4.4零点漂移 4.5量程漂移 5校准条件. 5.1环境条件 5.2校准用计量器具及配套设备. 6校准项目和校准方法. 6.3 校准前的准备工作.. 6. 4 测量误差 6.5 重复性. 6.6 响应时间， 6.7负载特性 6.8漂移. 7校准结果. 7.1校准记录. 7.2校准证书.. 8复校时间间隔。 附录A 点型可燃气体探测器校准记录格式附录B 校准证书的内容，附录C点型可燃气体探测器测量误差测量不确定度评定示例
门
2
... 2
. 3
..5
.6
:6
n
.8
10 JJF(新）29—2019
引言
JJF1001《通用计量术语及定义》、JJF1071《国家计量校准规范编写规则》和
JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJG693-2011《可燃气体检测报警器检定规程》检定规程及国家标准GB15322.1一2003《可燃气体探测器第一部分：测量范围为0～100%LEL的点型可燃气体探测器》等文件的基础上，结合国内点型可燃气体探测器的质量现状制订。
本规范为首次发布。
II JJF（新）29—2019
点型可燃气体探测器校准规范
1范围
本规范适用于非矿井作业环境中使用，输出（4～20）mA直流电流信号，无显示功能的点型可燃气体探测器的校准。
2引用文件
JJG693-2011可燃气体检测报警器检定规程 GB15322.1一2003可燃气体探测器第一部分：测量范围为0～100%LEL的点型可燃气
体探测器
GB50493-2009石油化工可燃气体和有毒气体检测报警设计规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
点型可燃气体探测器（以下简称探测器）是监测环境空气中可燃气体浓度的仪器被广泛使用于石油、化工、市政燃气等行业和领域。
探测器主要是由检测元件、放大电路部件组成。探测器传感器检测原理主要有催化燃烧型、红外线吸收型、热导型等。采样方式有扩散式和吸入式。
4计量特性
4.1测量误差
最大测量误差：土5%FS。 4.2重复性
相对标准偏差应不大于2%。
- JJF（新）29—2019
4.3响应时间
扩散式探测器不大于60s，吸入式探测器不大于30s。 4.4零点漂移
连续运行1h，零点漂移信号误差：土2%FS。 4.5量程漂移
连续运行1h，信号漂移信号误差：土3%FS。 4.6负载特性
外接5002负载电阻，其对应浓度值的测量误差应不超过土5%FS。
注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
5校准条件
5.1环境条件 5.1.1环境温度：（0~40）℃； 5.1.2环境湿度：<80%RH； 5.1.3周围无干扰气体。 5.2校准用计量器具及配套设备 5.2.1气体标准物质
采用与仪器所测气体种类相同的气体标准物质，若仪器未注明所测气体种类，可以采样异丁烷或者丙烷气体标准物质。标准气体的浓度约为探测器满量程10%、40%和 60%的国家有证气体标准物质，其相对扩展不确定度不大于2%（k-2）。也可采用标准气体稀释装置稀释高浓度的气体标准物质，稀释装置的流量测量误差应不大于土1%，重复性应不大于土0.5%。气体标准物质的浓度单位在使用时应换算成与被检仪器的表示单位一致。常见可燃性气体爆炸限见JJG693-2011可燃气体检测报警器附录C。 5.2.2探测器自动检校装置：符合相应国家计量规程规范及本规范要求。 5.2.3 秒表：分度值不大于0.1s。 5.2.4 流量控制器：流量范围不小于500mL/min，准确度级别不低于4级。 5.2.5零点气（稀释气）：清洁空气或高纯氮气。 5.2.6 减压阀和气路
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路，如聚四氟乙烯或
2
