F

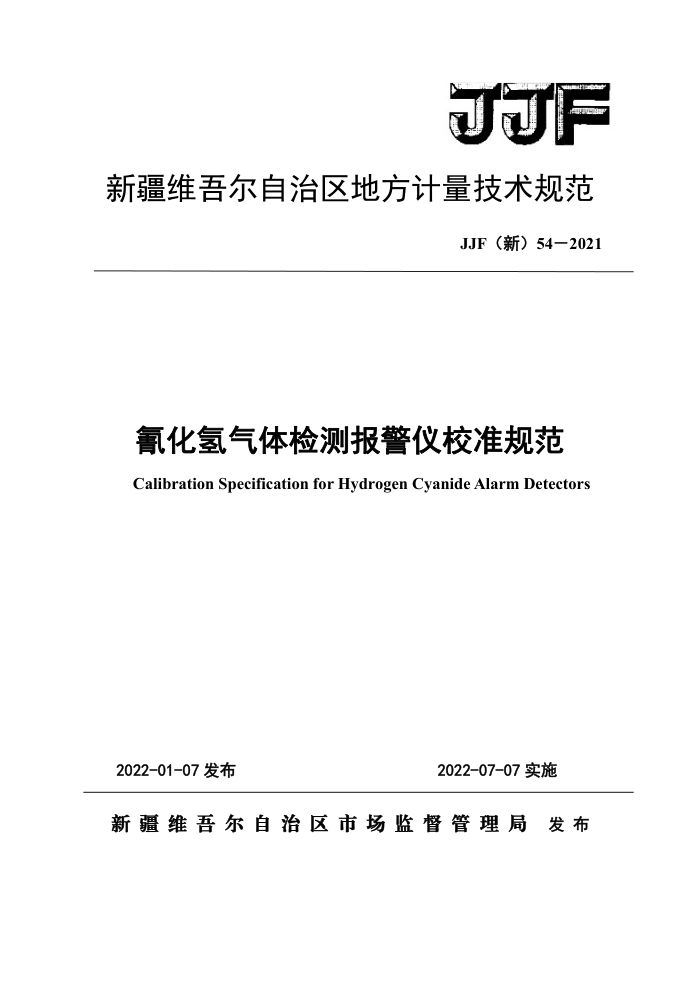

新疆维吾尔自治区地方计量技术规范
JJF（新）54-2021
氰化氢气体检测报警仪校准规范 Calibration Specification for Hydrogen Cyanide Alarm Detectors
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF（新）54—2021
氰化氢气体检测报警仪校准规范 Calibration Specification forHydrogen Cyanide Alarm Detectors
JJF（新）542021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：新疆众和股份有限公司
本规范委托起草单位负责解释 JJF(新）54—2021
本规范主要起草人：
常新春（新疆维吾尔自治区计量测试研究院）
查满青（安徽鑫润测控有限公司
参加起草人：
张前 (新疆维吾尔自治区计量测试研究院）齐燕岭 (新疆维吾尔自治区计量测试研究院）丽芳（ （新疆维吾尔自治区计量测试研究院）刘俊泽（新疆维吾尔自治区计量测试研究院马斐学（新疆众和股份有限公司） JJF（新)54—2021
目录
引 言
范围. 2 引用文件 3 概述. 4计量特性. 4.1 示值误差. 4.2 重复性 4.3 响应时间. 4.4 零点漂移. 4. 5 量程漂移.. 5校准条件.. 5.1环境条件 5.2校准用计量器具及配套设备 6校准项目和校准方法. 6.1 外观及工作正常性检查. 6.2 报警功能检查. 6.3 校准前的准备 6. 4 示值误差. 6.5 重复性 6.6 响应时间... 6.7 漂移. 7校准结果 7.1校准记录... 7.2校准证书.. 8复校时间间隔. 附录A氰化氢气体检测报警仪原始记录格式，附录B 校准证书的内容附录C氰化氢气体检测报警仪示值误差测量不确定度评定示例.
1
3
3
C
.6
8
10 JJF(新)54—2021
引言
本规范以JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、XJL/QCBZ09-2013《校准规范/方法编写规则》、JJF1059.1 一2012《测量不确定度评定与表示》和GB/T50493-2019《石油化工可燃气体和有毒气体检测报警设计规范》为主要编写依据
本规范为首次发布。
II JJF新)542021
氰化氢气体检测报警仪校准规范
1范围
本规范适用于氰化氢气体检测报警仪（以下简称“报警仪”）的校准，其他用于检测空气中氰化氢的报警仪可参照本规范进行校准。
2引用文件
JJG695-2019硫化氢气体检测仪 JJF1433-2013氯气检测报警仪校准规范 GB12358作业场所环境气体检测报警仪通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
报警仪主要是由检测元件、放大电路、警报器、指示器等部件组成，按照传感器检测原理主要有隔膜电极型、定电位电解型等，按使用方式可以分为固定式和便携式按采样方式分为扩散式和吸入式。
4计量特性
4.1示值误差
最大允许误差：土10%。
4.2重复性
应不大于2%。
1 JJF（新)54—2021
4.3响应时间
扩散式检测仪不大于60S，吸入式检测仪不大于30S
4.4零点漂移
连续运行30min，零点漂移应不大于土2%FS。
4.5量程漂移
连续运行30min，量程漂移应不大于土3%FS。
注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
5校准条件
5.1环境条件
5.1.1环境温度：（10~40）℃ 5.1.2环境湿度：<80%RH 5.1.3周围无干扰气体，通风，注意毒害防护。
5.2校准用计量器具及配套设备
5.2.1气体标准物质
采用由国家计量行政部门批准的，浓度约为报警仪满量程20%、50%和80%的氰化氢气体有证标准物质，其相对扩展不确定度不大于3%（k=2）。 5.2.2气体标准物质稀释装置：稀释误差不大于土1.5%，稀释后气体相对扩展不确定度不大于3%（k=2）。 5.2.3秒表：分辨力不大于0.1S。 5.2.4流量控制器：流量范围不小于500mL/min，准确度级别不低于4级。 5.2.5零点气（稀释气）：清洁空气或高纯氮气（99.99%）。 5.2.6减压阀和气路
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路，如聚四氟乙烯或
2
