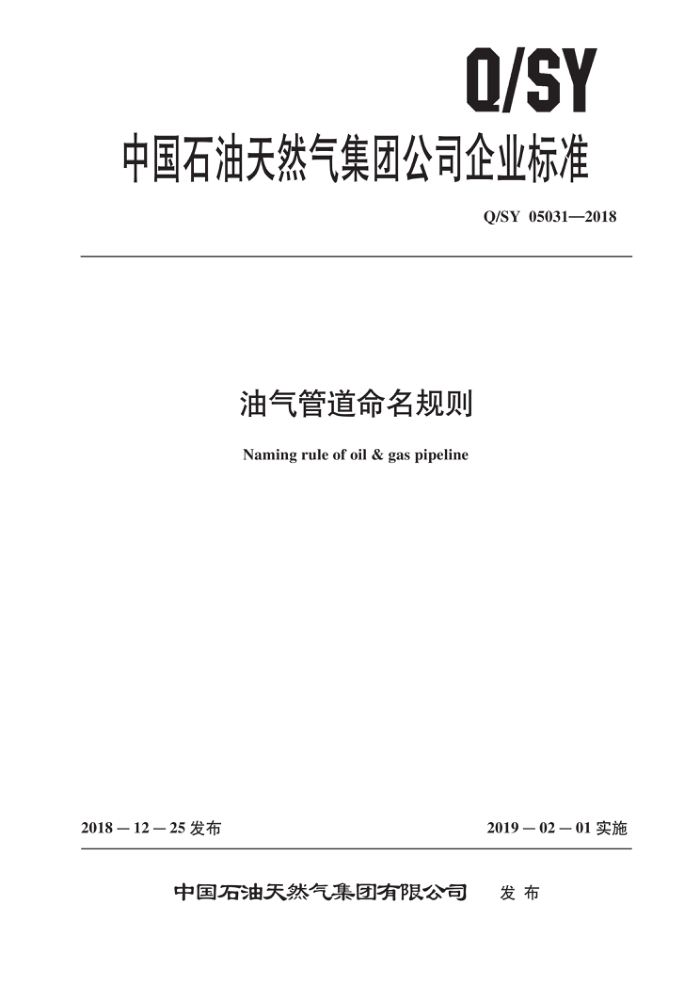

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05031—2018
油气管道命名规则
Naming rule of oil &gaspipeline
2019－02－01实施
2018一12一25发布
中国石油天然气集团有限公司 发布 Q/SY05031—2018
目 次
前言· 范围
.ⅡI
1
术语和定义 3 总则命名规则
2
4
4.1 管道线路命名规则 4.2 站场命名规则 4.3 阀室命名规则 4.4 检测点命名规则附录A (资料性附录) 油气管道名称表附录B（资料性附录） 主要站场名称表参考文献·
C
32 Q/SY05031—2018
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本标准起草单位：天然气与管道分公司、中石油管道有限责任公司、规划总院、管道分公司。 本标准主要起草人：赵延芳、吴志平、赵俊、檀建超、庄涛、焦中良、田瑛、单蕾、郭杰、周利剑
张新建。
I Q/SY05031—2018
油气管道命名规则
1范围
本标准规定了长输油气管道线路、站场、阀室和检测点的命名要求。 本标准适用于长输油气管道线路、站场、阀室和检测点在管道全生命周期中的命名工作，
2术语和定义
2
下列术语和定义适用于本文件。
2.1
干线管道trunkpipeline 连接油田、码头、口岸等到炼厂、码头、油库、口岸或其他管道的原油输送管道；连接炼厂、码
头、油库、口岸等到油库、口岸或其他管道的成品油输送管道：连接气田、煤制气工厂、LNG接收站、储气库、口岸、管道等到用户、储气库、口岸或其他管道的天然气输送管道 2.2
调峰管道peakshavingpipeline 连接LNG接收站或储气库，用于调峰的天然气管道。
2.3
支线管道spurline 连接资源至干线的原油和成品油注入管道，连接干线管道实现分输功能的油气管道。
2.4
复线管道2ndline 管道起止点信息和管道类别与已有管道相同的管道。
2.5
站场 station 对管输油气进行增压、减压、储存、注入、分输、计量、加热、冷却或清管等操作的设施及场地。
2.6
阀室 blockvalvestation 为截断输送、注人或分输油气而在管道沿线设置的线路截断阀及其配套设施的总称。
3总则
3.1 1充分参考已有管道、站场和阀室的命名习惯，相关规则应具有可行性。 3.2 各类管道、站场和阀室的命名应具有易读性。 3.3 新建管道按本规则命名，在建、改扩建和在役管道、站场命名参见附录A和附录B 3.4 管道全称适用于向政府行文、报批等对管道名称要求较为严谨的情景。 3.5 管道简称是对管道全称的简化，适用于可简化工作且不易引起误解的情景。
1 Q/SY05031—2018
4命名规则 4.1 管道线路命名规则 4.1.1 管道全称 4.1.1.1 命名结构
管道全称由起止点信息、输送介质、分类信息、复线信息和管段信息组成，如图1所示。
X × X
X X X
X X X
XXX
XX X
管段信息复线信息分类信息输送介质起止点信息
图1 管道全称命名结构
4.1.1.2 2起止点信息
起止点信息命名规则如下： a）起点和止点之间由“_”字符连接，可根据实际需求增加关键中间节点； b）跨国管道的起点和止点宜由“国家”组成； c) 国内跨省管道的起点和止点宜由“省级行政区名+地级行政区名”组成；
省内跨市管道的起点和止点宜由“地级行政区名”组成；
d) e）市内跨县管道的起点和止点宜由“县级行政区名”组成；
f）如指定行政区划不具备代表性，宜选取口岸、港口、炼厂、油库、用户、已建站场、阀室或
上下级行政区划作为起止点； g）如起止点位于同一县域，宜由止点命名 h）对于双向输送管道以设计时主要流向确定起止点； i）具有特殊意义的跨国或国内油气管道，可自行命名 j）支线管道的起止点信息宜附加上一级管道全称为前缀。
4.1.1.3 输送介质
如天然气、煤制气、煤层气、原油、成品油和液化石油气等。 4.1.1.4分类信息
干线管道、调峰管道和支线管道的分类信息分别为管道、调峰管道和支线。 4.1.1.5 复线信息
复线管道应增加复线信息，如二线、三线.，以此类推。 4.1.1.6 管段信息
为可选项，如国内段、东段、中段、湖南段、中卫一枣阳段等。
2 Q/SY05031—2018
4.1.2管道简称 4.1.2.1 起止点信息
起止点信息命名规则如下： a）起点和止点缩减为单字简称，并删除“_”字符； b）国内跨省管道应删除“省级行政区名”前缀： c）行政区划的单字简称采取地方约定俗成简称、区域名称的首字或其他合适的单字； d）以口岸、港口、炼厂、油库、用户和已建站场等作为起止点的管道宜根据起止点的意义简化
为单字简称； e）根据特殊意义命名的管道宜适当简化； f）支线管道应删除所属干线或支线管道名称。
4.1.2.2输送介质
宜删除输送介质信息，在易混淆的情况下保留输送介质信息。 4.1.2.3分类信息
干线管道和调峰管道的分类信息为管道，支线管道的分类信息为支线。 4.1.2.4复线信息
与管道全称的复线信息保持一致。 4.1.2.5管段信息
为可选项，根据实际需求保留或删除。 4.2 2站场命名规则 4.2.1命名结构
由所在地名称和站场重复信息组成，如图2所示。
XXX -××X
战场重复信息所在地名称
图2站场命名结构
4.2.2 所在地名称
所在地名称应根据管道线路所经过行政区确定，命名规则如下： a）跨市管道的站场应采用“地级行政区名”，如市内有多个站场，后建站场如与已建站场功能级
别相似，可采用相同“地级行政区名”并增加站场重复信息，否则宜采用“县级行政区名”； b）市内管道的站场宜采用“县级行政区名”，当县内有多个站场，后建站场如与已建站场功能级
别相似，可采用相同“县级行政区名”并增加站场重复信息； c）如所在地行政区不具备代表性，可选取口岸、港口、炼厂、油库、用户或下级行政区划作为
名称。
3 Q/SY05031—2018
4.2.3 站场重复信息
采用“站”字符，如所在地名称和输送介质与已建站场相同，则站场重复信息为二站、三站…，以此类推。 4.3 阀室命名规则 4.3.1 命名结构
由编号和阀室字符组成，如图3所示。
××X
XXX
一阀室字符
编号
图3阀室命名规则
4.3.2 编号
编号规则如下： a）采用阿拉伯数字从所属管道起点依次编号，并附加“#”为后缀； b) 管道投产后新增阀室的编号在前一阀室的阿拉伯数字后附加“A，B，...”，依次类推，例如5A#； c 如管道投产后某阀室取消，其他阀室名称应保持不变
4.3.3 阀室字符
采用“阀室”字符。 4.4 检测点命名规则 4.4.1 命名结构
由编号和检测点字符组成，如图4所示。
X××- X×X
检测点字符编号
图4检测点命名规则
4.4.2 2编号
编号规则如下： a）采用阿拉伯数字从所属管道起点依次编号，并附加“#”为后缀；
管道投产后新增检测点的编号在前一检测点的阿拉伯数字后附加“A，B，”，依次类推，
b）
例如5A#； c）如管道投产后某检测点取消，其他检测点名称应保持不变。
4.4.3 检测点字符
采用“检测点”字符。
4
