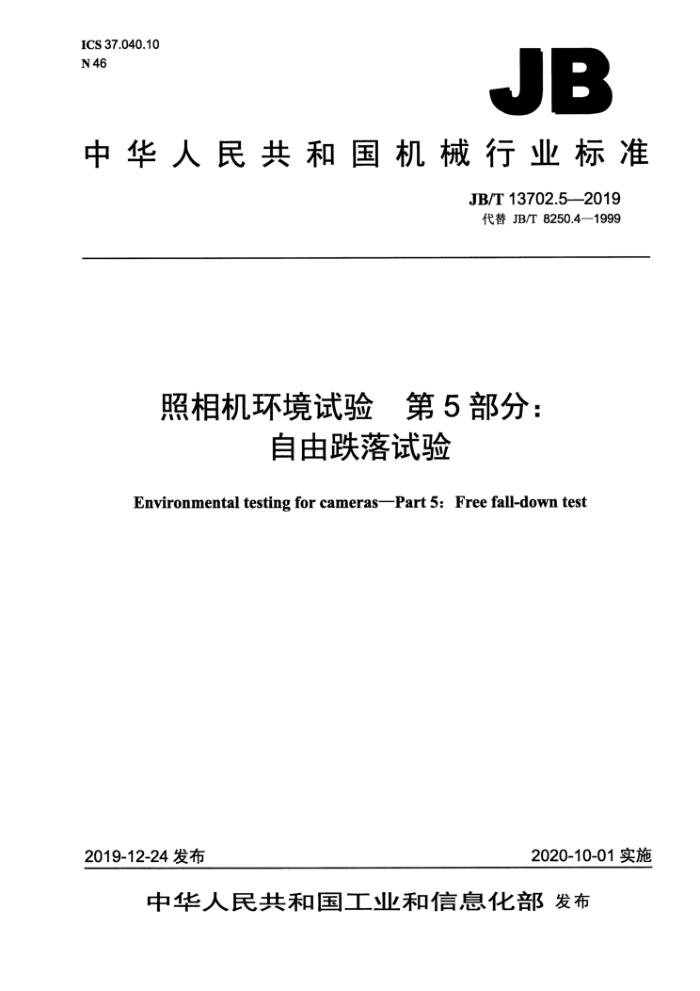

ICS 37.040.10 N 46
JB
中华人民共和国机械行业标准
JB/T 13702.5—2019 代替 JB/T 8250.4—1999
照相机环境试验 第5部分：
自由跌落试验
Environmental testing for camerasPart 5: Free fall-down test
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部发布 JB/T 13702.5—2019
目 次
前言.…. 1范围.. 2试验条件.. 2.1试验台面. 2.2释放方法. 2.3试验样品的包装. 3严酷程度.… 3.1跌落高度 3.2跌落次数.. 4试验程序..… 4.1初始测试 4.2 条件试验..…
n
.000000.0.
最后测试
4.3
..................
................. JB/T 13702.5—2019
前言
JB/T13702《照相机环境试验》分为五个部分：
-第1部分：高、低温试验; 一第2部分：振动试验; -第3部分：冲击试验；第 4部分：碰撞试验; —第 5 部分：自由跌落试验。 本部分为JB/T13702 的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替 JB/T 8250.4—1999《照相机自由跌落试验方法》，与 JB/T 8250.4一1999相比主要技术
变化如下：
-修改了标准名称; 修改了范围（见第1章); 修改了跌落高度（见3.1)。
本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心。 本部分主要起草人：程一凡、王均。 本部分所代替标准的历次版本发布情况为：
-JB/T 8250.41995、JB/T 8250.4—1999。
I JB/T 13702.5--2019
照相机环境试验第5部分：自由跌落试验
1范围
JB/T13702的本部分规定了银盐胶片照相机、数码照相机等产品的自由跌落试验方法，本部分适用于银盐胶片照相机、数码照相机。照相镜头、照相器材等产品也可参照执行。
2 试验条件
2.1试验台面
试验台面应为平滑、坚硬的混凝土或钢。 2.2释放方法
试验样品的释放方法应使试验样品从悬挂位置自由跌落。在释放时，应使干扰最小。 2.3试验样品的包装
试验样品以最小包装单位进行试验。
3严酷程度
3.1跌落高度
试验样品悬挂位置距试验台面的最小距离：银盐胶片照相机为1 000 mm，数码照相机及照相器材为 800 mm。 3.2跌落次数
2 次。
4i 试验程序
4.1初始测试
按试验样品相关的产品标准规定对样品进行外观检查及性能测试。 4.2条件试验
在最小包装状态下使试验样品处于正常使用的位置进行自由跌落。 4.3最后测试
按试验样品相关的产品标准规定对样品进行外观检查及性能测试。
