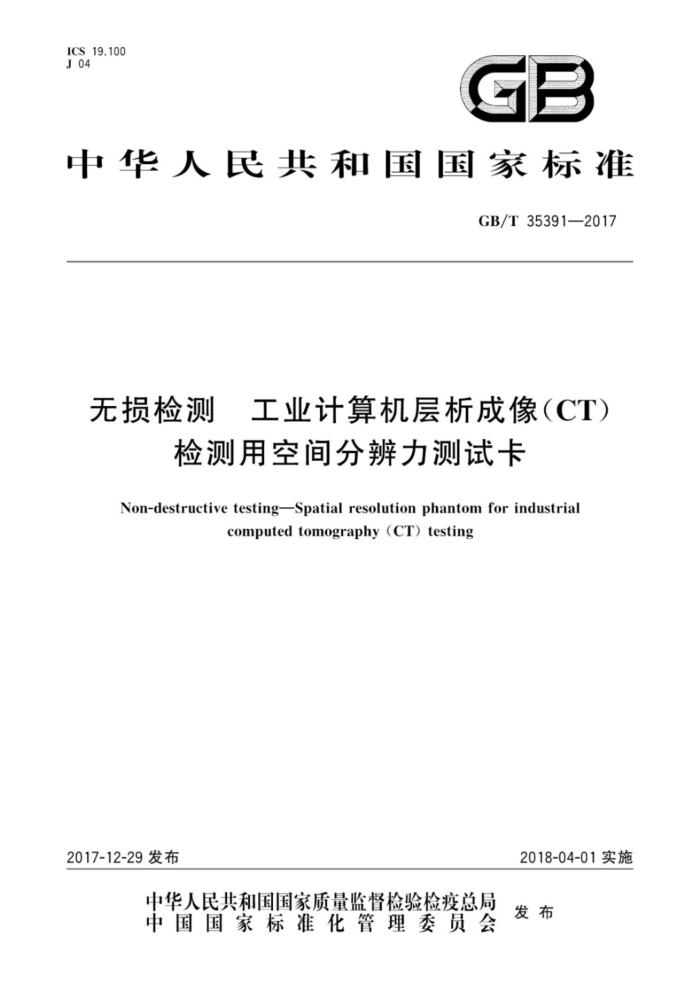

ICS,19.100 J 04
GB
中华人民共和国国家标准
GB/T353912017
无损检测 工业计算机层析成像（CT）
检测用空间分辨力测试卡
Non-destructivetestingSpatialresolutionphantomforindustrial
computed tomography (CT)testing
2018-04-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T35391—2017
目 次
前言
m
范围规范性引用文件 3 术语和定义 4 分类、型式和标识
1
2
技术要求：检验方法检验规则 8 标志和标签
5
6
0
包装、运输和贮存
9 GB/T 35391—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：重庆大学、重庆真测科技股份有限公司、国网山东电力物资公司、西安航天发动机
厂、中国兵器科学研究院宁波分院、内蒙古航天红峡化工有限公司、中车齐齐哈尔车辆有限公司。
本标准主要起草人：卢艳平、王珏、段晓礁、刘丰林、卢国筠、孙学武、尹奎龙、邹永宁、王福全、 王永宏、郭智敏、高金生、芮振洋、杨荣东、袁古兴、张钦诚、姚必计。
= GB/T35391—2017
无损检测工业计算机层析成像（CT）
检测用空间分辨力测试卡
1范围
本标准规定了工业计算机层析成像（CT)检测用空间分辨力测试卡的分类、技术要求、检验方法。 本标准适用于空间分辨力测试卡的型式检验和出厂检验，本标准也可作为用户订货的验收依据。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T12604.12 2无损检测 术语工业计算机层析成像（CT)检测
3术语和定义
GB/T12604.12界定的术语和定义适用于本文件。
4分类、型式和标识
4.1分类 4.1.1本标准所适用的空间分辨力测试卡可按如下进行分类。 4.1.2按结构形式不同可分为：
a) 线对卡，按分辨力高低分为三种：
1) Ⅲ级线对卡 2) Ⅱ级线对卡 3) I级线对卡；
b) 圆孔卡或细丝卡，按孔径或丝径大小分为两种：
1) Ⅱ级圆孔卡或ⅡI级细丝卡 2） I级圆孔卡或I级细丝卡；
c) 圆盘卡。 4.1.3按材料不同可分为：
a) 钢质空间分辨力测试卡，代号用FE表示； d) 硅质空间分辨力测试卡，代号用SI表示； e) 其他金属质空间分辨力测试卡，代号用英文名称简写表示。
4.2型式 4.2.1 线对卡
线对卡是用来测试工业CT系统空间分辨力的一种标准试件，它是由钢、硅或其他由供需双方商定
1 GB/T35391—2017
的材料制作的薄片构成的线对组，每个线对组由4块规格尺寸相同的薄片平行排列构成（薄片之间用与薄片等厚的金属隔片隔开），两侧放置最厚薄片的2倍厚度的校准块，其三维结构如图1、正视图如图2
所示。
27
说明： T L H 薄片高度。
薄片厚度，也是相邻薄片间隙宽度；薄片长度；
onge
图1线对卡三维结构图
检测位置
ad
！
F
基准面
27
说明： T H 薄片高度；
薄片厚度，也是相邻 回原宽度；
CT扫描的切片厚度
图2线对卡正视图
4.2.2圆孔卡/细丝卡
圆孔卡是在均质圆柱形基体上，加工一系列直径不同的圆形孔，圆孔按行有序排列，其结构如图3 所示。细丝卡是在均匀低密度圆柱形基体上，排列一系列直径不同的细丝，细丝按行有序排列。
