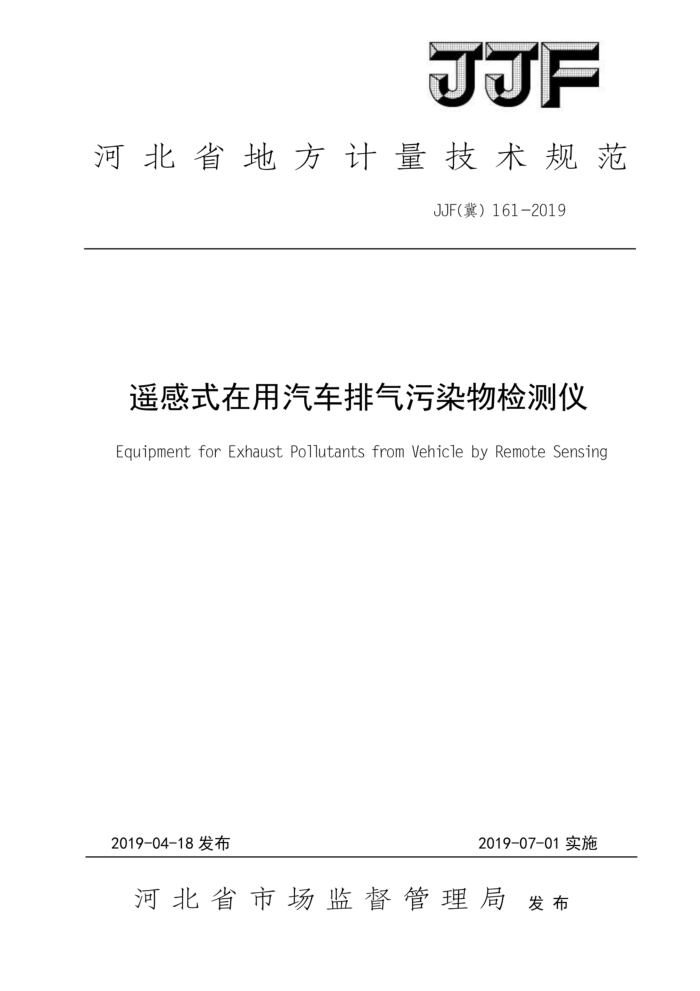

JJF
河北省地方计量技术规范
JJF(冀）161-2019
遥感式在用汽车排气污染物检测仪
Equipment for Exhaust Pollutants from Vehicle by Remote Sensing
2019-07-01实施
2019-04-18发布
河北省市场监督管理局发布 JJF(冀)161—2019
遥感式在用汽车排气污染物
检测仪校准规范
Calibration Specification for Equipment for JJF(冀）161-2019 ExhaustPollutantsfromVehiclebyRemoteSensing
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院参加起草单位：承德市质量技术监督检验所
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)161—2019
本规范主要起草人：
邢鹏（河北省计量监督检测研究院）郭宏杰（承德市质量技术监督检验所）
胡晓辰（河北省计量监督检测研究院）
参加起草人：
苏肖宇 (河北省计量监督检测研究院) 陈志宇（河北省计量监督检测研究院） JJF(冀)161—2019
目 录
引 言
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (5) (5) (6) (8) (9) (10) (11)
范围. 2 引用文件， 3术语和计量单位 3.1 遥测仪Equipment for Exhaust Pollutants from Vehicle by Remote Sensing 3.2不透光度NabsorptanceN. 4 概述 5计量特性. 5.1排放污染物浓度分析系统 5.2排放污染物不透光度分析系统 5.3测速装置， 5.4气象仪器. 6校准条件. 6.1环境条件. 6.2标准物质及其他设备 7校准方法. 7.1排放污染物浓度分析系统 7.2排放污染物不透光度分析系统 7.3测速装置示值误差 7.4气象仪器.. 8校准结果的处理附录A推荐的校准证书内容附录B气体标准物质浓度要求，附录C不确定度分析示例.
1
- JJF(冀）161—2019
引言
本规范以JJF1001-2015《通用计量术语及定义》、JJF1071-2017《国家计量校准规范编写规则》、JJF1059.1-2015《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范主要参考HJ845-2017《在用柴油车排气污染物测量方法及技术要求(遥感检测
法)》、JB/T11996-2014《机动车尾气遥测设备通用技术要求》、DB13/2323-2016《在用汽车排气污染物限值及检测方法（遥测法）》、JJG688-2017《汽车排放气体测试仪》、JJG976-2010 《透射式烟度计》编制而成。
本规范为首次制定。
I JJF(冀)161—2019
遥感式在用汽车排放污染物检测仪校准规范
1范围
本规范适用于遥感式在用汽车排气污染物检测仪(以下简称遥测仪)的校准。 2引用文件
HJ845《在用柴油车排气污染物测量方法及技术要求(遥感检测法)》 JB/T11996《机动车尾气遥测设备》 DB13/2323-2016《在用汽车排气污染物限值及检测方法（遥测法）》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本(包括所有的修改单)适用于本规范。 3术语和计量单位 3. 1遥测仪 Equipment for Exhaust Pollutants from Vehicle by Remote Sensing
利用光学原理远距离感应，对正常行驶中的汽车排放污染物浓度或不透光度进行测量的仪器。 3.2不透光度NabsorptanceN
从光源发出的光通过烟气，其吸收的光通量与入射光通量之比。
4概述
遥测仪是应用遥测技术来对行驶中的汽车排放污染物浓度或不透光度进行测量的仪器，可在不影响汽车正常行驶的情况下测量汽车排放的气态污染物和颗粒物量值。
遥测仪的测量原理是遥测仪主机发出光束，穿过驶过测量区域的汽车排出的污染物后，其光谱、强度或特征会发生变化，接收端根据这种变化测得污染物的浓度或者颗粒物的不透光度。
遥测仪一般由排放污染物浓度分析系统、排放污染物不透光度分析系统、测速装置、 气象仪器、电子拍照装置、车辆牌照辩识系统和自动控制管理系统等组成。 5计量特性 5.1排放污染物浓度分析系统 5.1.1测量范围、示值误差（见表1）
表1排放污染物浓度分析系统测量范围及示值误差
1 JJF(冀)161—2019
示值误差
序号
气体种类
测量范围
绝对误差 ±0.25×10-2 ±0.25×10-2 ±50×10-6 ±50×10-6 ±10×10-6
相对误差 ±10% ±10% ±10% ±10% ±10%
cO CO2 NO
(0.00~5.00)×10-2 (0.0~16.0)×10-2 (0~4000)×10-6 (0~2000)×10-6 (0~10000)×10-6
1
2 3
HC(丙烷) HC（1，3丁二烯）
4
注：表中所列绝对误差和相对误差，满足其中一项要求即为符合要求。 5.1.2 重复性不大于示值误差的模的1/2 5.2 排放污染物不透光度分析系统 5. 2. 1 测量范围：（0~100)%。 5.2.2 分辨力：0.1%。 5.2.3 示值误差：绝对误差±2.0%。 5.2.4 重复性不大于示值误差的模的1/2。 5.3 测速装置 5.3.1 测量范围：（10~120)km/h 5.3.2 示值误差：≤50km/h时±2km/h，>50km/h时±4% 5. 4 气象仪器
测量范围及示值误差（见表2）
表2气象仪器测量范围及示值误差
示值误差
序号
测量范围
项目
绝对误差 ±1℃
相对误差
温度仪湿度仪大气压力计风速仪
(-30~60) ℃ (0~95)% (86~106) kPa (0~20) m/s
1 2 3 4
±10% ±5% ±10%
2 JJF(冀)161—2019
6校准条件 6.1环境条件 6.1.1环境温度：(0~40)℃。 6.1.23 环境湿度：≤85%RH。 6.1.3 供电电源：电压(220±22)V；频率(50±1)Hz。 6.1.4大气压力：(86~106)kPa。 6.1.5 环境风速：(0~5)m/s。 6.2标准物质及其他设备 6.2.1气体标准物质 6.2.1.1标准气体CO、CO2、HC（丙烷、1，3丁二烯）、NO值的扩展不确定度应不大于2%，k=2。 6.2.1.2气体标准物质的浓度见附录B(校准不同型号的遥测仪时根据其测量原理选用表B1、表B2规定的气体标准物质)。 6.2.2标准滤光片
3片不透光度分别为30%、50%、70%左右的标准滤光片，其几何尺寸应符合被校仪器要求，扩展不确定度应不大于0.6%，k=2。 6.2.3 其他校准用设备（见表3）
表3其他校准用设备
序号 1
名称标准速度计
技术指标
速度范围：(0~120)km/h 温度范围：(-30~60)℃ 相对湿度范围：(0~95)% 大气压力范围：(86~106)kPa MPE: ±0.2 kPa 风速范围：(0~20)m/s
MPE:±0.8km/h MPE:±0.2℃ MPE:±5%
环境测试仪
2
3 4
风速仪风机
MPE: ±10%
7 校准方法 7. 1 排放污染物浓度分析系统 7. 1. 1 示值误差
3
