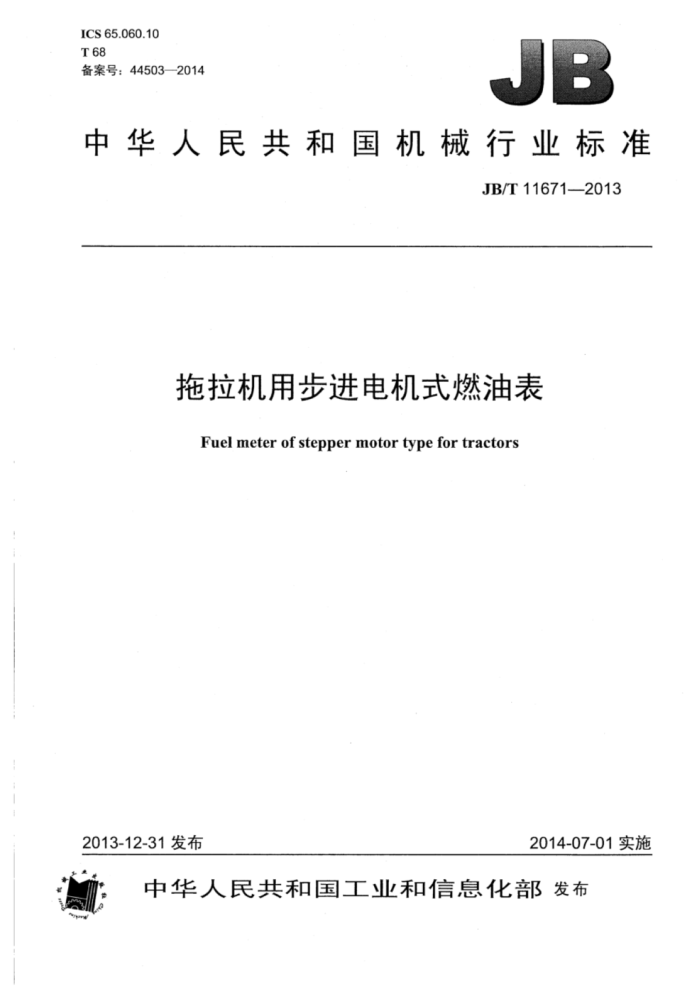

ICS65.060.10 T68 备案号：44503—2014
JB
中华人民共和国机械行业标准
JB/T11671—2013
拖拉机用步进电机式燃油表
Fuel meter of stepper motor type for tractors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
拖拉机用步进电机式燃油表
JB/T116712013
串
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
中
210mm×297mm?1.5印张·49千字 2014年10月第1版第1次印刷
4* . 中
书号：15111：11684 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11671—2013
目 次
前言范围
IV
1 2
规范性引用文件 3术语和定义技术要求..
4
4.1 通用要求 4.2 单位及分度... 4.3 外观、零部件. 4.4 指示状态. 4.5 基本误差 4.6 指针响应时间 4.7 电磁兼容性， 4.8 耐温度变化. 4.9 温度影响. 4.10 耐温度、湿度循环变化 4.11 电压影响。 4.12 耐振动. 4.13 电源反向连接 4.14 电源过电压 4.15 电压干扰 4.16 耐久性.. 4.17 阻燃特性。 4.18 耐盐雾 4.19 防尘. 4.20 防水 5试验方法 5.1 试验条件 5.2 外观检查 5.3 基本误差试验. 5.4 指针响应时间试验 5.5 电磁抗扰性试验. 5.6 电瞬变传导的抗扰性试验 5.7 静电放电试验.. 5.8 电传导发射干扰试验 5.9 电磁辐射千扰性试验. 5.10 耐温度变化试验 5.11 温度影响试验 5.12 耐温度、湿度循环变化试验
8
10 10 10 11 11 11 12 12 12 12 *12 12
12 12 13 13 .13 13 13 13
H JB/T11671—2013
5.13 电压影响试验 5.14 电源反向连接试验 5.15 电源过电压试验. 5.16 电压干扰试验.. 5.17 耐振动试验. 5.18 耐久性试验 5.19 防尘、防水试验
14
14 14
15 5
16 .16 .16 ..16 16 16 16 17 17 17 .18 .18
5.20 耐盐雾试验.. 5.21 阻燃性试验 6检验规则 6.1 检验分类， 6.2 出厂检验 6.3 验收检验， 6.4 型式试验. 7标志、包装、运输和贮存 7.1 标志. 7.2 包装运输， 7.3 贮存图1 弧线标度尺，图2 直线标度尺. 图3 温度/湿度组合循环. 图4 干扰电压波形（A种和C种）图5 干扰电压波形（B种和D种）图6 电源反向连接接线图. 图7 抗正向电压干扰试验（A种和C种）电路. 图8 抗负向电压干扰试验（B种和D种）电路，表1 燃油表的温度范围。 表2 燃油表的工作电压范围表3 抗扰性电平限值. 表4 燃油表功能等级类型. 表5 电源线电瞬变传导抗扰性试验等级及试验时间，表6 电瞬变传导抗扰性的功能等级表7 信号线电瞬变传导的抗扰性试验等级及试验时间表8 信号线瞬态传导的功能等级.. 表9 燃油表（通电运行）试验严酷程度等级表10 燃油表（不通电）试验严酷程度等级，表11 燃油表试验与功能等级.. 表12 燃油表传导发射骚扰峰值、准峰值和平均值限值-电压法表13 燃油表传导发射骚扰峰值、准峰值和平均值-控制线/信号线-电流探头法.. 表14 燃油表电磁辐射骚扰峰值、准峰值和平均值限值-ALSE（电波屏蔽室）法表15 电压影响试验参数表16 扫频振动试验严酷度等级表17 过电压试验参数 II
9
4
14 15
车
中
7
2
C
8 C 10
...10 JB/T11671—2013
表18 电压干扰试验参数，表19试验电源电压. 表20抗正向电压干扰试验（A种和C种）电路参数. 表21 抗负向电压干扰试验（B种和D种）电路参数..
10 ..12 15 .15
III JB/T11671—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：江苏新通达电器有限公司、江苏省农业机械试验鉴定站。 本标准主要起草人：石建和、顾丽军、范文波、章文君、刘炬、张婕。 本标准为首次发布。
IV JB/T11671—2013
拖拉机用步进电机式燃油表
1范围
本标准规定了拖拉机用步进电机式燃油表的术语和定义、技术要求、试验方法、检验规则及标志、 包装、运输和贮存。
本标准适用于拖拉机用步进电机式燃油表（以下简称燃油表）。其他机动车及农机具用燃油表可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22环境试验第2部分：试验方法试验N：温度变化 GB/T2423.34一2005环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T8170数值修约规则与极限数值的表示和判定 GB8410一2006汽车内饰材料的燃烧特性 GB/T17619-1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB/T18655一2010车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法 GB/T19951一2005道路车辆，静电放电产生的电骚扰试验方法 GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导 JB/T7803仪用步进电机 QC/T238汽车零部件的储存和保管 QC/T29106汽车低压电线束技术条件 ISO7637-3:2007道路车辆由传导和耦合引起的电骚扰第3部分：除电源线以外的导线通过
容性和感性耦合的电瞬态发射（Roadvehicles-Electricaldisturbancesfromconductionandcoupling Part 3 : Electrical transient transmission by capacitive and inductive coupling via lines other than supply lines)
3术语和定义
下列术语和定义适用于本文件。
3.1
步进电机employedstepmotor 将脉冲信号转变成角位移的开环控制件。它只有周期性误差，而无累积误差的特点，使得在速度、
位置等控制领域用步进电机来控制变得非常简单。
1 JB/T11671—2013
3.2
拖拉机用燃油表tractorsfuelgauge 安装在拖拉机及机具上，用以指示或显示燃油箱内油位的燃油表。
3.3
指针电子式燃油表pointed electronic fuel gauge 以指针和标度尺来指示被测量的电子式燃油表。
3.4
标度尺scale 系列分度线数字的组合，用以读出被测量的值。
3.5
标度尺长度scalelength 标度尺的测量下限分度线中线与测量上线分度线中线之间，通过短分度线中心的弧线或直线长度。 对弧线标度尺，为标度尺弧线长度，如图1所示的L；对直线标度尺，为标度尺直线长度，如图2所示的L。
图1弧线标度尺
图2直线标度尺
3.6
标度盘scaledial 标有刻度线、数字或符号的燃油表盘。
3.7
电线束wiringharness 带接头、插头或插座的电线组合在一起的接线部件。
3.8
响应时间responsetime 在被测量作阶跃变化时，燃油表的指示值或传感器输出值第一次到达，继而保持在最终稳定指示中
心的规定稳定范围内的一段时间。 3.9
电磁兼容性electromagneticcompatibility（EMC) 设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
3.10
（对骚扰性的）抗扰度immunity（toadisturbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力
3.11
脉冲骚扰impulsivedisturbance 作用到某一装置或设备上的表现为一系列清晰脉冲或瞬态的电磁骚扰。
3.12
（电磁）辐射 Celectromagnetic) radiation a）能量以电磁波形式由源发射到空间的现象。
2
