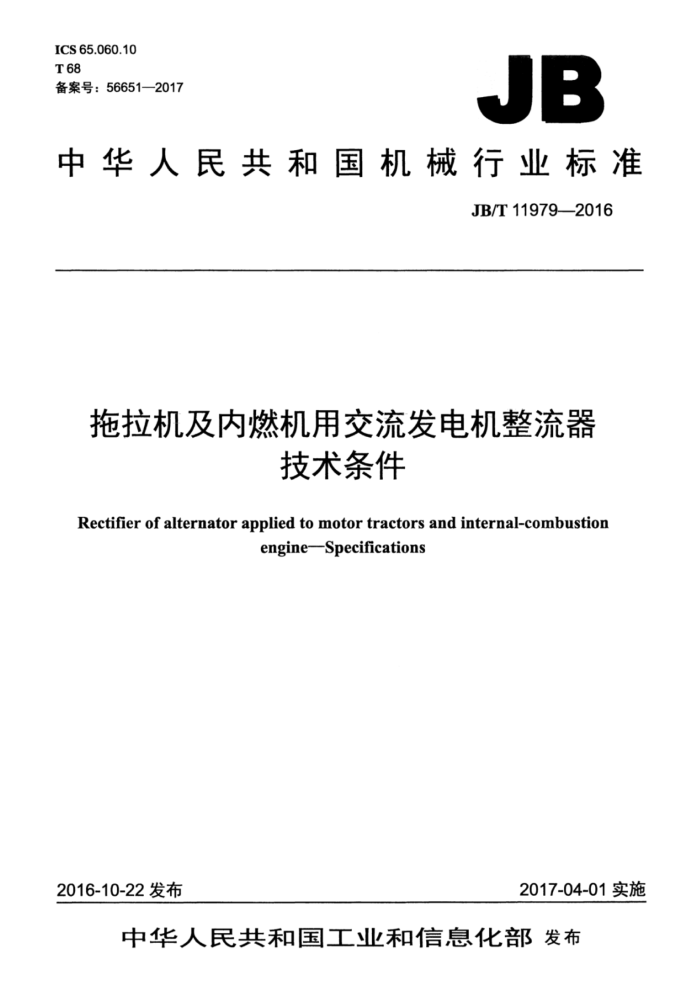

ICS65.060.10 T68 备案号：56651—2017
JB
中华人民共和国机械行业标准
JB/T11979—2016
拖拉机及内燃机用交流发电机整流器
技术条件
Rectifier of alternator applied to motor tractors and internal-combustion
engine--Specifications
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T11979—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4型号
ITI
4..普通管整流器. 4.2雪崩管整流器 4.3型号示例 5技术要求. 5.1一般要求， 5.2整流器工作环境条件 5.3额定值 5.4 电特性值.. 5.5 螺纹及装配力矩 5.6 绝缘耐电压性能 5.7 燃烧性能.. 5.8 锡焊性能 5.9 耐环境性能 5.10 耐振动性能.. 5.11 耐工业溶剂性能. 5.12 耐久性能 5.13 试验后合格判据 6试验方法 6.1 常态环境试验条件 6.2 试验的通用条件 6.3 外形和安装尺寸检测量具 6.4 外观检测 6.5 电特性值检查. 6.6 额定值验证 6.7 拧紧力矩检查.. 6.8 绝缘耐电压试验. 6.9 燃烧性能试验. 6.10 锡焊性能试验 6.11 耐环境性能试验 6.12 耐振动性能试验. 6.13 整流器耐工业溶剂试验 6.14耐久性能试验. 7检验规则
2
8
9 10 10 10 10 10 12
1 JB/T119792016
7.1产品合格. 7.2检验分类 7.3出厂检验和验收检验 7.4型式检验 8标志、包装和贮存 8.1标志
12 12 12 .12 13 ...13 13
8.2 包装. 8.3 贮存.
13
图1 整流器原理图图2 额定值验证的原理电路图3 高温反偏试验的原理电路图4 热循环负载试验的原理电路.
9
10 11
表1 整流器额定值（主整流单元）表2 整流器额定值（辅助整流单元）表3 整流器电特性值（主整流单元）表4整流器电特性值（辅助整流单元）表5螺纹安全力矩表6螺纹拧紧力矩表7合格判据、 表8出厂检验和验收检验。 表9型式检验
T
12 12
I JB/T11979—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准负责起草单位：江苏云意电气股份有限公司、中国内燃机工业协会电机电器分会、洛阳西苑
车辆与动力检验所有限公司、江苏常武起动电机有限公司、浙江安美德汽车配件有限公司。
本标准参加起草单位：金华灵龙电器有限公司、宁波华泰汽车电器总厂、浙江博宇实业有限公司、 浙江巨龙自动化设备有限公司。
本标准主要起草人：李金春、徐国昌、王树海、辉志宏、郎旭初、李骏、周利方、吕华刚、陈昭明。 本标准为首次发布。
III JB/T11979-2016
拖拉机及内燃机用交流发电机整流器技术条件
1范围
本标准规定了拖拉机及内燃机用交流发电机整流器的术语和定义、型号、技术要求、试验方法，检验规则、标志、包装和贮存。
本标准适用于额定电流在15A210A的拖拉机与内燃机用交流发电机整流器（以下简称整流器）机动车、汽车，工程机械、低速载货汽车、三轮汽车船舶及其他类似机械也可以参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2408-2008塑料燃烧性能的测定水平法和垂直法 GB/T2423.28一2005电工电子产品环境试验第2部分：试验方法试验T：锡焊 GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限CAQL）检索的逐批检验抽样
计划
GB/T4023一2015半导体器件分立器件和集成电路第2部分：整流二极管 GB/T5169.5电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试
验方法和导则
JB/T6040工程机械螺栓拧紧力矩的检验方法 JB/T6697一2006机动车及内燃机电气设备基本技术条件 JB/T6710一2006机动车及内燃机用交流发电机技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
整流器rectifier 由主整流单元和辅助电路（如有）组成，用于拖拉机和内燃机用交流发电机整流的组件，其原理图
如图1所示。 3.2
次焊接式整流器oncesolderedrectifier 从整流二极管制造到整流器装配的整个过程中整流二极管芯片只经过一次焊接的整流器。通常是将
整流二极管封装成压装式，再通过机械压入方式装配到整流器上。 3.3
二次焊接式整流器twicesoldereddiode 从整流二极管制造到整流器装配的整个过程中整流二极管芯片经过两次焊接的整流器。通常第一次
焊接为整流二极管封装，第二次焊接将封装好的整流二极管通过焊接方式装配到整流器上。
1 JB/T119792016
二
N
x
Y
图1 整流器原理图
3.4
主整流单元mainrectifyingunit 独立完成全波桥式整流功能的单元（如有，还包括中性点整流管）（见图1中第I、IⅡI部分）。
3.5
辅助整流单元auxiliaryrectifyingunit 与主整流单元配合，完成桥式整流功能以供发电机励磁用的整流单元（见图1中第II部分）。
3.6
中性点整流管neutralpointrectifyingdiode 与发电机定子中性点N相连，供发电机三次谐波整流用的整流单元（见图1中第Ⅲ部分）。
3.7
输入端 input terminal 与交流发电机定子输出端相连的整流器的端子（见图1中X、Y、Z、N端）。
3.8
正（负）极板positive（negative）poleboard 主整流单元的正（负）极输出端所在的散热板。
3.9
输出端 output terminal 用于整流后直流电流输出的端子，包括主整流单元正极输出端B+、主整流单元负极输出端B-和励
磁电流输出端D+（如有）。 3.10
整流器额定电流rated current of rectifier IE 在规定条件下，正、负极板两端输出的最大直流电流。
3.11
整流器正向峰值电压peakforwardvoltageofrectifier VFM 在规定条件下，主整流单元中所有整流管的正向峰值电压中的最高值。
3.12
整流器反向重复峰值电压repeativepeakreversevoltageof rectifier VRRM 在规定条件下，整流器中所有整流管的反向重复峰值电压中的最低值。
2
