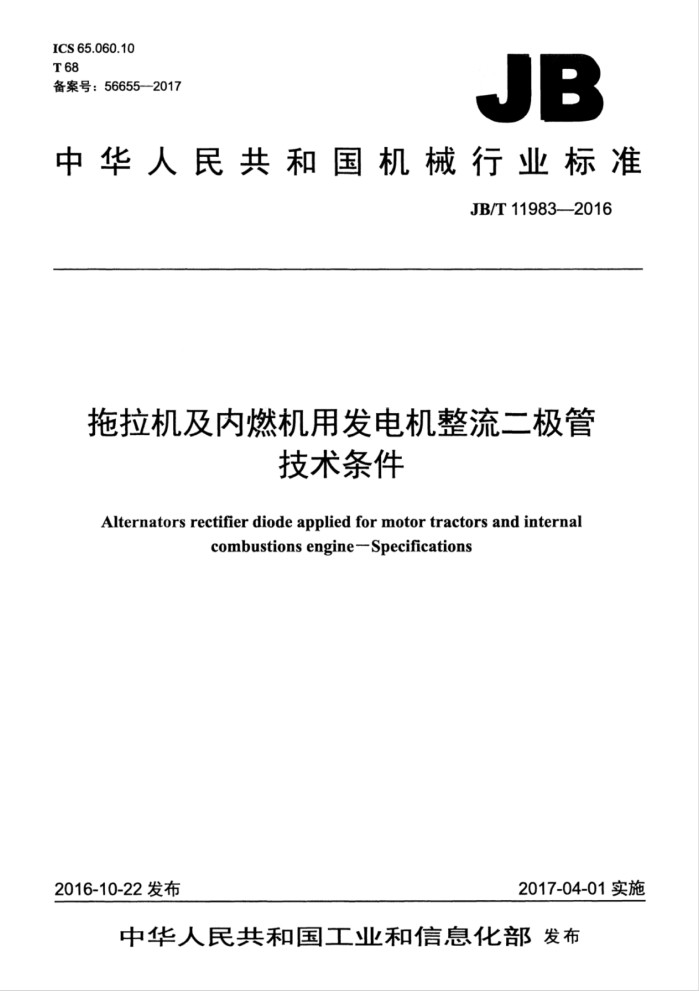

ICS 65.060.10 T68 备案号：566552017
JB
中华人民共和国机械行业标准
JB/T11983-2016
拖拉机及内燃机用发电机整流二极管
技术条件
Alternators rectifier diode applied for motor tractors and internal
combustions engine-Specifications
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T119832016
目 次
前言 1范围 2规范性引用文件 3术语和定义、型号
1
3.1术语和定义 3.2型号. 4技术要求... 4..1结构 4.2外观 4.3外形尺寸。 4.4工作壳温 4.5额定值、电特性值及热特性值 4.6 性能曲线
4.7 耐久性 4.8机械性能. 4.9耐环境性能 4.10试验后判定失效的特征 5试验方法 5.1 电特性测试的注意事项 5.2 外观检查 5.3外形尺寸检查.. 5.4电特性试验 5.5热特性值试验及额定值试验 5.6耐久性试验 5.7机械性能试验 5.8耐环境试验 6检验规则 6.1质量保证， 6.2逐批检查. 6.3周期试验， 7标志、包装、运输和贮存 7.1总则... 7.2标志 7.3运输及包装 7..4贮附录A（资料性附录） 二极管外形图附录B（资料性附录） 瞬态热阻、稳态热阻测试方法 B.1瞬态热阻AV试验
广
口
I.
0
10 12 12 ..12 13 .13 13 13 13 13 14 15 15
I JB/T119832016
B.2稳态热阻 R(th)j试验附录C（规范性附录） 降额曲线，附录D（规范性附录） 试验分组，图1脉冲法试验原理电路图图A.1 二极管外形图图B.1 电路图图B.2 测试时序图图C.1 焊接型器件降额曲线图C.2 压接型器件降额曲线. 表1额定值. 表2 电特性I 表3 雪崩型电特性.. 表4热特性，表5失效判据. 表6逐批检查. 表B.1 AVE 表D.1 试验分组
17
.19 20
8
*. 14 15 .16
19 19
L
-
T
*12
17 .20
I JB/T11983—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准负责起草单位：贵州雅光电子科技股份有限公司、江苏云意电气股份有限公司、江苏常武起
动电机有限公司。
本标准参加起草单位：国家拖拉机质量监督检验中心、中国内燃机工业协会电机电器分会、无锡立科汽车部件有限公司、宁波华泰汽车电器总厂、湖州安美德汽车配件有限公司。
本标准主要起草人：杨华、李勇、陈国辉、李金春、辉志宏、王树海、徐国昌、唐黎晓、周利方、 郎旭初。
本标准为首次发布。
III JB/T11983-2016
拖拉机及内燃机用发电机整流二极管技术条件
1范围
本标准规定了拖拉机及内燃机用发电机整流二极管的术语和定义、型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于额定正向平均电流为15A20A、25A30A35A、40A50A60A70A80A 的拖拉机与内燃机用整流二极管（以下简称器件）。本标准仅适用于主整流二极管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4—2008 3电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十 12h循环）
GB/T2423.22—2012 环境试验第2部分：试验方法试验N：温度变化 GB/T2423.23一2013环境试验第2部分：试验方法试验Q：密封 GB/T2423.28-2005E 电工电子产品环境试验第2部分：试验方法试验T：锡焊 GB/T2423.60—2008 电工电子产品环境试验第2部分：试验方法试验U：引出端及整体安装
件强度
GB/T2424.19—2005 5电工电子产品环境试验模拟贮存影响的环境试验导则 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4023一2015半导体器件分立器件和集成电路第2部分：整流二极管 JB/T6697-2006机动车及内燃机电气设备基本技术条件
3术语和定义、型号
3.1术语和定义
下列术语和定义及符号适用于本文件。 3.1.1
平均正向电流 average forward current IF (AV) 在规定条件下，器件所能通过的额定平均电流。
3.1.2
正向浪涌电流surgeforward current IrsM
种持续一定时间并具有规定的波形正向电流脉冲，施加这种波形导致或会导致结温超过最大额定
值，但这种电流是由于电路条件异常（如故障）引起而偶然发生的，在器件工作寿命内出现的次数有限。
1 JB/T11983—2016
3.1.3
最高结温maximumoperatingjunction temperature Tjm 器件在正常工作时芯片所允许的最高温度。
3.1.4
壳温casing temperature Tc 器件正常工作时管壳的表面温度。
3.1.5
贮存温度 storage temperature Tstg
器件保存的适宜温度。 3.1.6
正向峰值电压 peak forward voltage VFM 器件通以元倍或规定倍数额定正向平均电流值时的瞬态峰值电压。
3.1.7
击穿电压 Ebreakdown voltage V(BR) 器件在发生击穿的区域内的电压。
3.1.8
反向重复峰值电压repetitivepeakreversevoltage VRRM 器件反向电压的最大瞬时值，包括所有的重复瞬态电压，但不包括所有的不重复瞬态电压。
3.1.9
反向重复峰值电流repetitivepeakreversecurrent IRRM 器件在规定反向重复峰值电压下的峰值漏电流。
3.1.10
反向浪涌电流 reverse surge current IRSM 器件能通过的不重复最大反向电流。
3.1.11
稳态结壳热阻steady thermal resistance (junction to casing) R J-c 在规定条件下，器件芯片的热源结到封装外壳间的热阻，通常简称稳态电阻。
3.1.12
瞬态热阻 transient thermal resistance 一定脉冲宽度的单次脉冲功率加在器件后，其等效结温和外部基准点结温的温度差与脉冲功率的
比值。 3.1.13
焊接器件weldingdevice 采用焊接方式与极板装配的器件。
2
