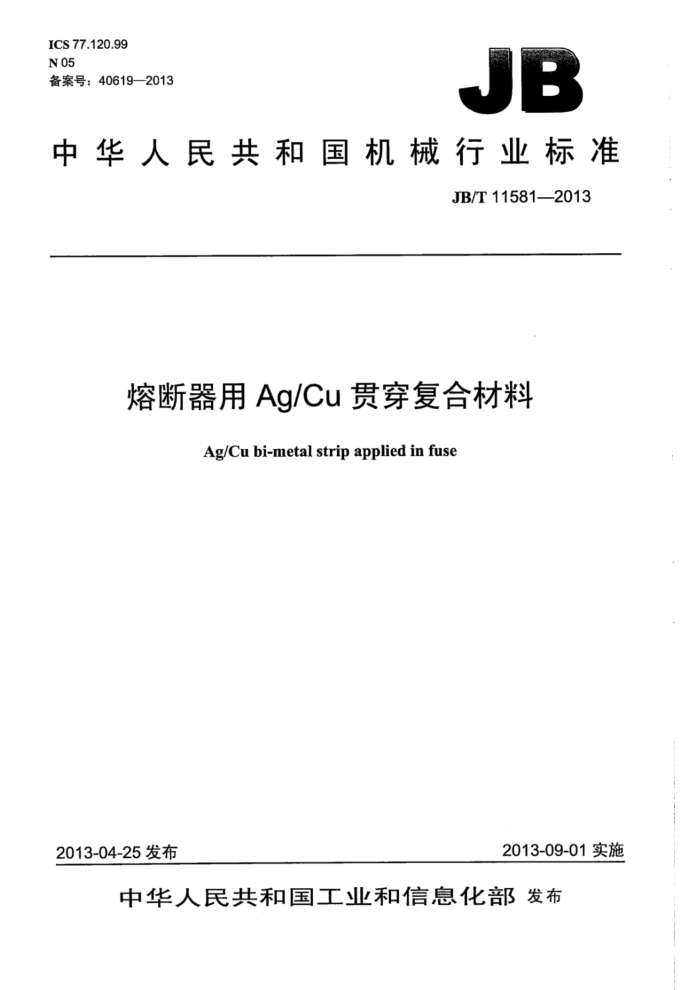

ICS77.120.99 N05 备案号：40619—2013
JB
中华人民共和国机械行业标准
JB/T11581—2013
熔断器用Ag/Cu贯穿复合材料
Ag/Cu bi-metal strip applied in fuse
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
熔断器用Ag/Cu贯穿复合材料
JB/T11581—2013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*0.75印张-23千字
2013年11月第1版第1次印刷
定价：15.00元
*
书号：15111·10963 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11581—2013
目 次
前言引言 1范围 2 规范性引用文件 3分类. 3.1供货状态 3.2 结构型式.. 3.3 标记示例. 要求
ILI IV
2
4
4.1 化学成分 4.2 尺寸. 4.3 表面质量 4.4 银材条数 4.5 硬度 4.6 电阻率 4.7 结合牢度. 4.8 侧边弯曲度 5 试验方法。 5.1 化学成分. 5.2 尺寸。 5.3 表面质量. 5.4 银材条数 5.5 硬度.. 5.6 电阻率 5.7 结合牢度 5.8 侧边弯曲度 6检验规则 6.1检验分类. 6.2判定规则. 7标志、包装、运输和贮存 7.1标志.. 7.2包装. 7.3运输和贮存. 图1带材的结构型式图2带材的横截面. 图3带材的银材定位示意图图4结合牢度试样示意图. 图5带材侧边弯曲度的测量方法，
卫
二
工 JB/T11581—2013
表1 带材的化学成分表2 带材的尺寸极限偏差. 表3 带材的硬度. 表4 带材的电阻率表5 出厂检验项目、取样位置及数量
..2 **3 3 .4 5
I JB/T11581—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准起草单位：重庆川仪自动化股份有限公司金属功能材料分公司、库柏（西安）熔断器有限公
司、重庆材料研究院。
本标准主要起草人：徐永红、谌立新、章应、陈明、何伦英、杨贤军、赵明华、周晓荣、孟毓强、 段左春。
本标准为首次发布。
II JB/T11581—2013
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及专利号为ZL200810069388.5，专利名称为《用于熔断器熔体的带材及其制作方法》专利的相关使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。 该专利持有人已向本文件的发布机构保证，同意在合理且无歧视的基础上，免费许可任何组织或个
人在实施该行业标准时实施其专利。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：重庆川仪自动化股份有限公司。 地址：重庆市北碚区人民村1号。 电子邮箱：cqcyyc@163.com. 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利
的责任。
IV JB/T11581--2013
熔断器用Ag/Cu贯穿复合材料
1范围
本标准规定了熔断器用Ag/Cu贯穿复合材料的分类、要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于制作熔断器用Ag/Cu贯穿复合材料（以下简称带材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1424贵金属及其合金材料电阻系数测试方法 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T8888重有色金属加工产品的包装、标志、运输和贮存 GB/T11067（所有部分）银化学分析方法
3分类
3.1供货状态
带材的供货状态为1/4硬态（Y4）。 3.2结构型式
带材由银材（Ag）和铜材（Cu）相互层叠复合而成，其结构型式如图1、图2所示。
说明：
一铜材：一银材。
1 2-
图1带材的结构型式 JB/T11581—2013
图2带材的横截面
3.3标记示例
以符合本标准的熔断器用Ag/Cu贯穿复合材料为例，其特征为：银材和铜材相互层叠，供货状态为Y4，允差等级为高精级，银材厚度为0.07mm，银材宽度为2.5mm，银材条数为3条，带材厚度为 0.07mm，带材宽度为70mm，其标记为：
JB/T11581-Ag/Cu-Y4-高精级-0.07×（2.5+2.5+2.5）-0.07×70 标记中各要素的含义如下：
Ag Ag材： Cu Cu材： Y4 供货状态；
高精级 允差等级：； 0.07- 银材厚度；
2.5 银材宽度：
2.52.5+2.5 一宽度为2.5mm的银材3条；
0.07 一带材厚度： 70 带材宽度。
4要求
4.1化学成分
带材的化学成分见表1。
表1带材的化学成分
化学成分（质量分数） %
材质 Ag Cu
主量 ≥99.9 ≥99.9
杂质总量 <0.1 <0.1
4.2尺寸 4.2.1带材的银材定位如图3所示。41、42A344A5、46为银材定位尺寸，银材定位尺寸与用户协商确定。 4.2.2带材的尺寸极限偏差见表2。 4.3表面质量
带材表面应平整、清洁、光亮、无异物粘附，无腐蚀、无油污，不允许有裂纹、起皮、气泡、分层、 压折和夹杂等。
2
