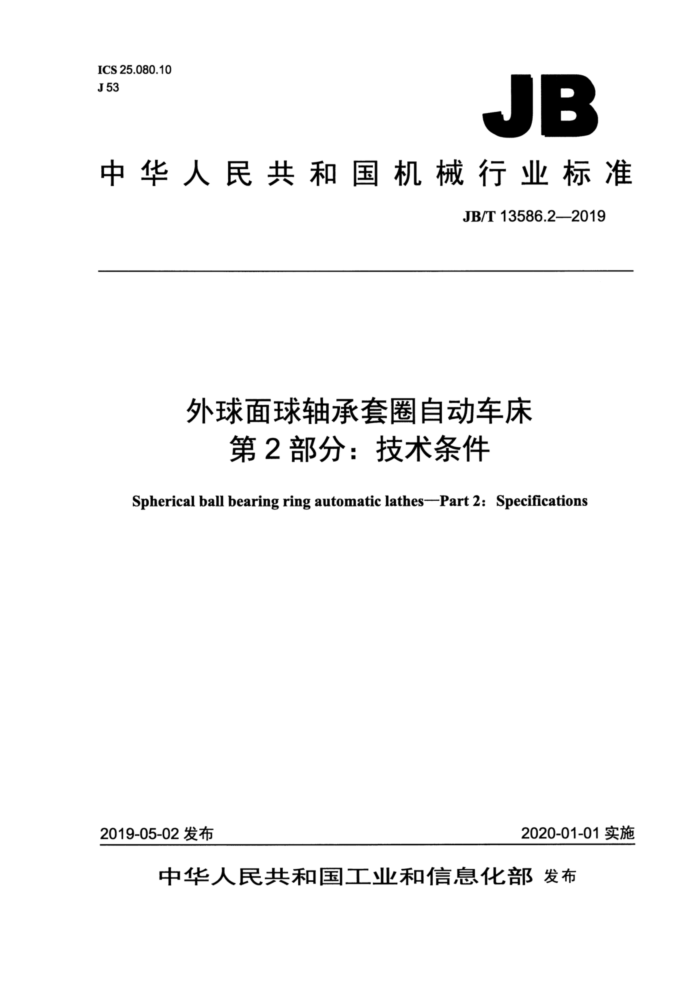

ICS25.080.10 J 53
JB
中华人民共和国机械行业标准
JB/T 13586.2——2019
外球面球轴承套圈自动车床
第2部分：技术条件
Spherical ball bearing ring automatic lathes-Part 2: Specifications
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 13586.2—2019
目 次
前言 1 范围. 2规范性引用文件. 3 技术要求.. 4 附件和工具.
n
安全卫生.. 6加工和装配质量. 空运转试验.
5
7
7.1温升试验. 7.2功能试验… 7.3整机连续空运转试验， 8负荷试验 8.1主传动系统最大扭矩试验和最大切削抗力试验 8.2主传动系统最大功率试验 9精度检验 10随机技术文件 JB/T 13586.2—2019
前言
JB/T13586《外球面球轴承套圈自动车床》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/T13586的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：浙江陀曼精密机械有限公司、沈阳机床（集团）有限责任公司、国家机床质量监
督检验中心。
本部分主要起草人：俞朝杰、王军、黄健、王兴海、李祥文。 本部分为首次发布。
II JB/T 13586.2—2019
外球面球轴承套圈自动车床第2部分：技术条件
1范围
JB/T13586的本部分规定了普通级和精密级外球面球轴承套圈自动车床的制造和验收要求。 本部分适用于加工外圈外径为40mm～130mm、内圈内径为12mm～80mm、最大宽度至70mm
的外球面球轴承套圈自动车床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6576—2002 机床润滑系统 GB/T 7932—2017 气动对系统及其元件的一般规则和安全要求 GB/T 9061—2006 金属切削机床通用技术条件 GB 15760—2004 金属切削机床安全防护通用技术条件 GB/T 17421.5- - -2015 机床检验通则第5部分：噪声发射的确定 GB/T235702009 金属切削机床焊接件通用技术条件 GB/T 23571—2009 金属切削机床 随机技术文件的编制 GB/T23572—2009 金属切削机床 液压系统通用技术条件 GB/T 25372—2010 金属切削机床 精度分级 GB/T25373—2010 金属切削机床 装配通用技术条件 GB/T25374—2010 金属切削机床清洁度的测量方法 GB/T 25376—2010 金属切削机床机械加工件通用技术条件 JB/T 13586.1--2019 ，外球面球轴承套圈自动车床第1部分：精度检验
3技术要求
3.1本部分是对GB/T9061一2006、GB/T25373一2010、GB/T25376一2010等的具体化和补充。按本部分验收机床时，应同时对上述标准中未经本部分具体化的其余验收项目进行检验。 3.2验收机床时，普通级机床和精密级机床应分别按GB/T25372一2010规定的V级和IV级精度机床的要求考核。
4附件和工具
4.1为保证机床的基本性能，应随机供应的附件和工具见表1。
1 JB/T 13586.2—2019
表 1 单位件件件套套
名称夹爪弹簧夹头端面支承块扳手调整垫铁
数量 1 1 1 1 1
用途夹持工件用夹持工件用支承工件用操纵及维修机床用按机床规格大小自定
4.2扩大机床使用性能的特殊附件，可按用户协议供应。
5安全卫生
5.1 电气系统的安全应符合GB5226.1一2008的规定。 5.2 气动系统的安全应符合GB/T7932一2017的规定。 5.3 机床润滑系统应符合GB/T6576一2002的规定。 5.4 液压系统的安全应符合GB/T23572—2009的规定。 5.5中滑板应有极限位置的保险装置，机床的传动系统应有过载装置，机床导轨等容易被尘屑磨损的部位应设防护装置。 5.6紧急停止或动力系统发生故障时，夹（顶）紧装置不应失去夹持功能。 5.7 急停开关在完成紧急停止动作后，不应自动恢复功能。 5.8按GB/T17421.5一2015的规定检验机床噪声。机床噪声测量应在各级转速空运转条件下进行，机床不应有不正常的尖叫声和不规则的冲击声，噪声声压级不应超过83dB（A）。测量噪声时，进给机构、 液压及冷却系统应处于工作状态。 5.9机床清洁度应符合GB/T25374一2010的规定，其主轴箱和液压箱内部清洁度按重量法进行检验，其单位体积中脏物的质量：主轴箱不应超过400mg/L；液压箱不应超过150mg/L。其他部位按目测、 手感法检验，不应有明显脏物。 5.10按本部分验收时，应同时对GB15760一2004中未经本部分具体化的其余验收项目进行检验。
6加工和装配质量
6.1床身、底座、主轴箱、中滑板、上滑板、回转台为重要铸件，应在粗加工后进行时效处理。 6.2易磨损的主要零件，应采取与寿命相适应的耐磨措施。 6.3焊接件应符合GB/T23570一2009的规定，重要的焊接件应进行无损检测，不应有裂纹。 6.4下列导轨副按“滑（滚）动导轨”的要求考核
a）底座与中滑板导轨副; b）中滑板与上滑板导轨副。
6.5以下特别重要固定结合面应紧密贴合，紧固前、后用表2规定的塞尺检验，塞尺均不得插入：
a）主轴箱与床身结合面； b）燕尾导板与上滑板结合面； c）进给液压缸安装板与底座结合面； d）定位支架与中滑板结合面； e）上料机构安装板与主轴箱箱盖板结合面。
2 JB/T 13586.2—2019
表 2
单位为毫米
塞尺厚度 0.03 0.02
机床精度等级
普通级精密级
6.6下列结合面应按“重要固定结合面”的要求考核：
a）床身与底座结合面； b）进给液压缸安装板与中底座结合面； c）定位支架与中滑板结合面； d）回转台与上滑板结合面。
6.7下列定位销应做涂色法检验，其接触长度不应小于表3的规定，并应均布在接缝两侧：
a）床身与底座的定位锥销； b）定位支架与中滑板的定位锥销； c）主轴箱与床身的定位销。
表3
机床精度等级
接触长度与锥销长度的百分比
普通级精密级
60% 65%
6.8主轴组件应进行动平衡试验并校正，平衡品质等级为G2.5
7 空运转试验
7.1温升试验 7.1.1机床的主运动机构应从最低速度起按各级速度依次运转，每级速度的运转时间不应少于2min，在最高速度时运转时间不少于1h，使主轴轴承达到稳定温度，并在靠近轴承处检验温度和温升，温度不应超过70℃，温升不应超过40℃。 7.1.2液压系统在额定工作压力下连续运行，待油液达到热平衡后，检查油液的温度和温升。其温度不应超过60℃，温升不应超过30℃。 7.2功能试验 7.2.1机床的进给运动部件、直线运动部件分别以低、中、高进给速度和快速运动进行空运转试验，运动部件运动时应准确、平稳、灵活、可靠，无明显的爬行和振动现象，并检验限位保险装置的可靠性。 7.2.2对主轴进行连续10次的起动、停止，试验动作是否可靠。 7.2.3对液压、气动夹（顶）紧装置进行不少于5次的试验，夹（顶）紧装置应灵活、可靠。 7.2.4进给系统应进行低、中、高三档进给连续变换，正、反转及起动、停止，试验动作的灵活及可靠性。 7.2.5 5进给系统在全行程上进行低、中、高三档进给及快速进给变换，快速进给的行程应大于全行程之半。 7.2.6 上下料机构连续进行10次上、下料操作试验，动作应灵活、可靠、准确。
3 JB/T 13586.2—2019
7.3整机连续空运转试验
用程序模拟工作状态做不切削连续空运转试验，主机在整个运转过程中不发生故障。连续空运转时间为24h，每个循环时间不超过15min，每个循环之间休止时间不得超过1min。
8负荷试验
8.1主传动系统最大扭矩试验和最大切削抗力试验 8.1.1试验方法
用强力车削滚道的方式进行试验。用切削测力计进行测量时，扭矩按公式（1）计算，用功率表（或电流表和电压表）、转速表测量时，扭矩按公式（2）计算，切削抗力的主分力按公式（3）计算，按主分力和刀具角度确定机床的切削抗力。
T=Fr 9 550(P- P)
.(1)
T~
.. (2)
n
F ~ 9 550(P-R),
. (3)
rn
式中 T- 扭矩，单位为牛米（N·m); F- 切削抗力的主分力，公式（1）中的F为用切削测力计测量的切削抗力，单位为牛（N)；
工件的切削半径，单位为米（m）；
P- 切削时电动机的输入功率（指电网输给电动机的功率），单位为千瓦（kW)； Po 机床装有工件时的空运转功率（指电网输给电动机的功率），单位为千瓦（kW); n 主轴转速，单位为转每分（r/min）。
8.1.2试验条件 8.1.2.1车削速度
用高速车削滚道的方式进行试验，机床切削速度为80m/min～120m/min。 8.1.2.2刀具材料、型式及切削用量
刀具的材料、型式和切削用量由设计规定。 8.1.2.3试件材料和尺寸
切削试件：外球面球轴承套圈。 试件材料：GCr15钢。 试件尺寸：D=D/2～3D/4，试件长度L～D,/4；d=d/2～3d/4，试件长度L～d/4。 注：D.为最大切削外径；d,为最大切削内径。
8.2主传动系统最大功率试验 8.2.1试验方法
在机床主轴恒功率转速范围内，采取车削滚道方式进行试验，试验机床承受设计规定的最大功率的能力。 4 JB/T 13586.2—2019
8.2.2试验条件 8.2.2.1刀具材料、型式、切削用量
刀具材料、型式、切削用量等按制造商的规定。 8.2.2.2 2试件材料和尺寸
切削试件：外球面球轴承套圈。 试件材料：GCr15钢。 试件尺寸：D=D/2～3D/4，试件长度L=D/4；d=d/2～3d/4，试件长度L～d/4。 注：D为最大切削外径；d为最大切削内径。
9 精度检验
9.1 机床的精度检验按JB/T13586.1一2019的规定进行。其中工作精度G1、G2、M1、M2、M3应在机床主轴以中速运转达到稳定温度时检验。 9.2机床工作精度检验时，精加工试件滚道表面粗糙度Ra应不大于1.6μum，内孔表面粗糙度Ra应不大于 3.2 μm。
10 随机技术文件
10.1 应随机提供技术文件一套（包括使用说明书、合格证明书、装箱单等）。 10.2 2随机技术文件的编制应符合GB/T23571一2009的要求。
5
