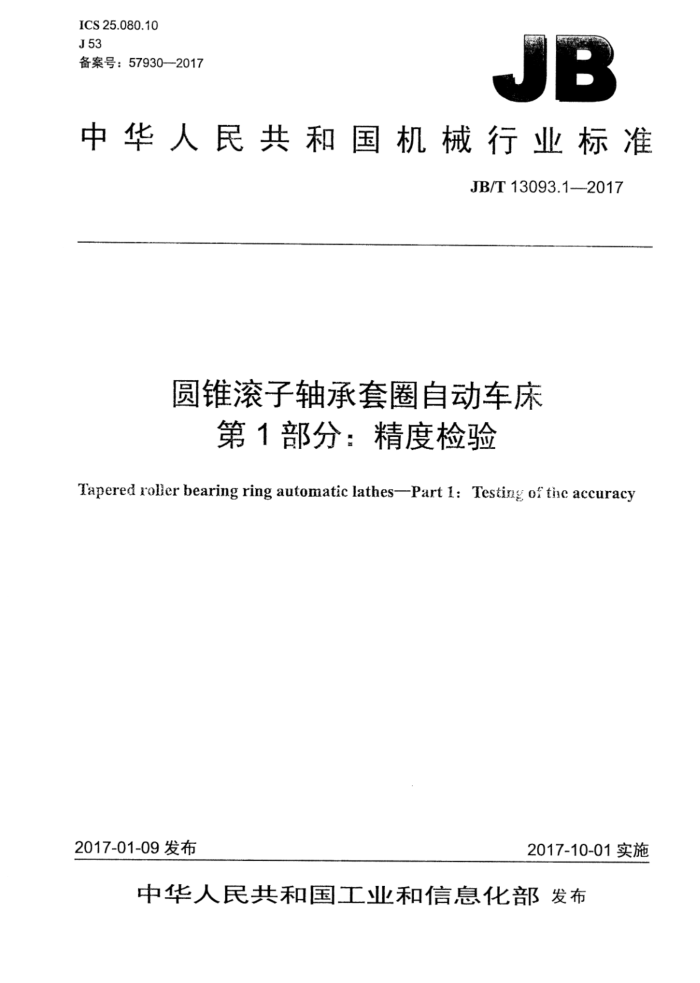

ICS 25.080.10 J53 备案号：579302017
JB
中华人民共和国机械行业标准
JB/T13093.1—-2017
圆锥滚子轴承套圈自动车床
第1部分：精度检验
Tapered roller bearing ring automatic lathes-Part 1: Testing of thc accuracy
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T13093.1--2017
目 次
前言范围
1
1
2规范性引用文件 3一般要求 4 结构型式.
几何精度检验.
5
T1
6工作精度检验.
12
图1圆锥滚子轴承外圈滚道自动车床. 图2圆锥滚子轴承内圈滚道自动车床. 图3圆锥滚子轴承内圈内孔自动车床.
二 JB/T13093.1—2017
前言
JB/T13093《圆锥滚子轴承套圈自动车床》分为两个部分：第1部分：精度检验；第2部分：技术条件；本部分为JB/T13093的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：浙江陀曼精密机械有限公司、国家机床质量监督检验中心、沈阳机床（集团）有
限责任公司。
本部分主要起草人：俞朝杰、王军、黄健、李祥文、王兴海。 本部分为首次发布。
II JB/T13093.1—2017
圆锥滚子轴承套圈自动车床第1部分：精度检验
1范围
JB/T13093的本部分规定了普通级和精密级圆锥滚子轴承套圈自动车床的几何精度和工作精度的要求、检验方法及相应的公差。
本部分适用于加工外圈外径为35mm~130mm、内圈内径为15mm~80mm，最大宽度至50mm 的圆锥滚子轴承套圈自动车床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床的检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1在本部分中，所有的线性尺寸、偏差和相应的公差都用毫米（mm）表示，角度尺寸用度（°）表示，而角度偏差及相应的公差用比值表示，但是在有些场合，也可使用微弧度（urad）或角秒（"）表示，其换算关系见下式：
0.010/1000-10μrad~2"
3.2使用本部分时应按GB/T17421.1-1998的规定执行，尤其是精度检验前的安装、主轴及其他部件的空运转温升、检验方法和检验工具精度。 3.3机床检验前，应按GB/T17421.1一1998中3.1.1的规定进行调平。调平方法和调平公差由制造商规定。 3.4本部分的检验项目序号，并不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.5机床检验时，不是必须检验本部分中的所有项目。根据机床结构特点或用户与制造商的协议，检验项目可以增减。 3.6工作精度的检验应在精加工后进行。粗加工时不应进行工作精度检验，以避免粗加工较大切削力的影响。 3.7当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定进行折算。 折算结果小于0.005时仍按0.005计。
4结构型式
机床分为以下三种结构型式：
圆锥滚子轴承外圈滚道自动车床结构型式，如图1所示；一圆锥滚子轴承内圈滚道自动车床结构型式，如图2所示：圆锥滚子轴承内圈内孔自动车床结构型式，如图3所示。 JB/T13093.1—2017
图1 圆锥滚子轴承外圈滚道自动车床
图2圆锥滚子轴承内圈滚道自动车床
图3圆锥滚子轴承内圈内孔自动车床 JB/T13093.1--2017
5几何精度检验
检验项目
GI
中滑板移动对主轴轴线的平行度： a）在垂直平面内： b）在水平平面内。
简图
公差
a)和b) 在100测量长度上，普通级为0.015，精密级为0.010。
检验工具
指示器和专用检验棒。
检验方法（按GB/T17421.1—1998中5.4.1.2.1、5.4.2.2.3的规定）
在主轴孔内固定专用检验棒，在中滑板上固定指示器，使其测头触及专用检验棒表面，移动中滑板进行检验，将主轴旋转180°后，重新检验一次。
a）、b）误差分别计算，误差以两次测量结果的代数和之半计。 JB/T13093.12017
检验项目
G2
上滑板横向移动对主轴轴线的垂直度。
简图
公差
在50测量直径上：普通级为0.015，精密级为0.010。 (a≥90°.)
检验工具
指示器和专用检具。
检验方法（按GB/T17421.1--1998中5.5.2.2.3的规定）
将平盘（专用检具）固定在主轴上。指示器固定在上滑板上，移动上滑板进行检验。 将主轴旋转180°，再同样检验一次。两次测量结果的代数和之半即为垂直度误差。 JB/T13093.1—2017
检验项目
G3
主轴端部定位孔的径向跳动。
简图
公差
普通级为0.008，精密级为0.005。
检验工具
指示器。
检验方法（按GB/T17421.1-1998中5.6.1.2.3的规定）
在床身上固定指示器，指示器测头触及定位孔表面，旋转主轴进行检验。 误差以指示器最大与最小读数的差值计。
