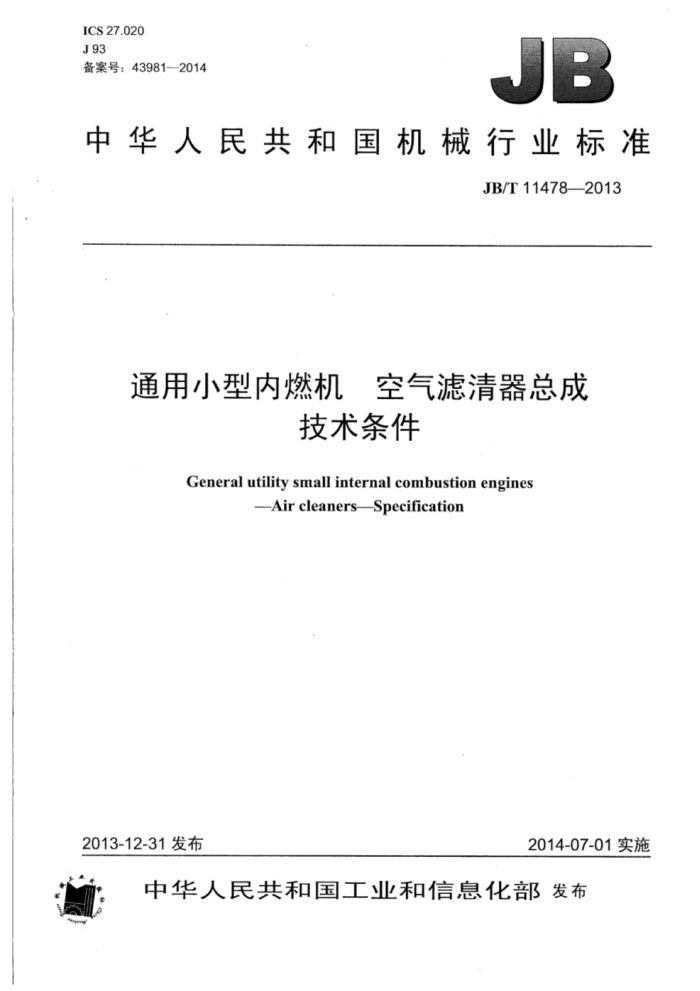

ICS27.020 J93 备案号：439812014
JB
中华人民共和国机械行业标准
JB/T11478--2013
通用小型内燃机 空气滤清器总成
技术条件
General utility small internal combustion engines
--Aircleaners-Specification
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
通用小型内燃机空气滤清器总成 技术条件
JB/T114782013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*0.5印张-15千字 2014年7月第1版第1次印刷
定价：12.00元
*
书号：15111·11162 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11478—2013
目 次
前言范围
1 2.
规范性引用文件 3术语和定义技术要求
4
4.1 总则. 4.2 原始阻力 4.3 原始滤清效率 4.4 试验室寿命 4.5清洁度.. 4.6密封性 4.7 外观及其他 5试验方法 5.1 性能试验 5.2 外观 6检验规则. 6.1 总则.. 6.2 检验类别. 6.3 出厂检验 6.4 型式检验 6.5 抽查 7标志、包装、运输与贮存 7.1 标志 7.2 包装. 7.3 运输 7.4贮存... 7.5其他表1 总成原始滤清效率表2 总成试验室寿命试验终止条件
3 JB/T11478—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：蚌埠市昊业滤清器有限公司、上海内燃机研究所、玉柴华原机械（玉林）有限公
司、上海永红汽车零部件公司杭州特种纸业有限公司。浙江威泰汽配有限公司。
本标准主要起草人：方雯、沈红节、张文、赵玉宝、陈文、吴安波、张宇、郭玉林。 本标准为首次发布。
I JB/T11478—2013
通用小型内燃机空气滤清器总成技术条件
1范围
本标准规定了通用小型内燃机空气滤清器总成的技术要求、试验方法、检验规则以及标志、包装、 运输与存。
本标准适用于额定空气体积流量为70m/h以下的通用小型内燃机用空气滤清器总成（以下简称总成）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 JB/T9755.5一2013内燃机空气滤清器第5部分：性能试验方法
3术语和定义
JB/T9755.52013界定的术语和定义适用于本文件。
4技术要求
4.1总则
总成应按经规定程序批准的产品图样和技术文件制造。 4.2原始阻力
在额定空气体积流量下，总成的原始阻力应不大于1.5kPa。 4.3原始滤清效率
在额定空气体积流量下，总成原始滤清效率应符合表1的规定。
表1总成原始滤清效率
总成原始滤清效率%
滤芯滤材类型
270目石英砂 ≥99.50 ≥98.50
A粗灰 ≥98.5 ≥97.5
A2细灰 ≥97.5 ≥95.0
纸质非纸质
4.4试验室寿命
在额定空气体积流量下，当总成达到试验终止条件，即当阻力或滤清效率达到表2任一规定限值时，
1 JB/T11478-2013
6.2检验类别
检验类别分为出厂检验和型式检验。 6.3出厂检验
总成出厂前应按4.7.1、4.7.2、4.7.4规定的要求及外形尺寸进行检验。 6.4型式检验
型式检验按4.2、4.3、4.4、4.5、4.6规定的要求进行检验。如遇下列任一情况，应进行型式检验： a）新产品的定型鉴定： b）正常生产后，如产品结构、材料、工艺有较大改变，可能影响产品性能时； c）按产品审核质量控制计划要求，需进行定期性能检验时； d）国家质量监督机构提出进行型式检验要求时； e）用户有要求时。
6.5抽查
需方抽查产品质量时，应按GB/T2828.1的规定抽检，检验项目，组批原则、抽样方案、判定与复验规则按制造厂与客户商定的技术文件执行。
7标志、包装、运输与贮存
7.1标志 7.1.1每只总成外表面应标明：
a）制造厂厂名或商标： b）产品名称和型号： c）使用保养说明。
7.1.2合格证上应注明：
a）制造厂厂名或商标； b）产品名称和型号： c）生产日期或出厂编号。
7.1.3包装箱外表面应标明：
a）制造厂厂名及地址： b）产品名称及型号： c）数量及总质量： d）“小心轻放”“防压”“防潮”等标志； e）外形尺寸：长×宽×高，单位为毫米（mm）； f）产品执行标准。
7.2包装
总成应装入衬有防潮材料的干燥包装箱内：每只总成应附有制造厂的出厂检验合格证。 7.3运输
包装完好的总成应允许用任何正常方法运输，并应保证在正常运输过程中产品不致损坏。
3 JB/T114782013
7.4贮存
产品应放在干燥和通风的仓库内。在正常保管情况下，制造厂应保证产品自出厂之日起在12个月内不致锈蚀，滤芯不霉烂、脱胶。 7.5其他
如需方有特殊要求，标志、包装、运输和贮存也可由供需双方商定。
版权专有侵权必究
书号：1511111162
JB/T 11478-2013
打印日期：2014年8月26日F007
