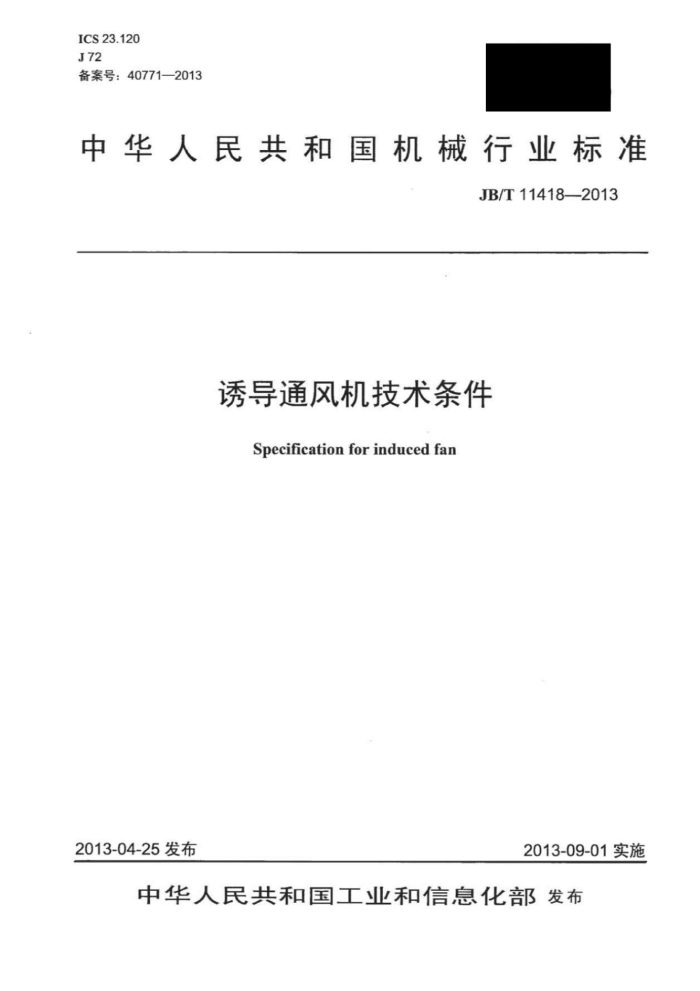

ICS23.120 J72 备案号：40771—2013
中华人民共和国机械行业标准
JB/T11418--2013
诱导通风机技术条件
Specification forinduced fan
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T114182013
目 次
1
前言 1. 范围 2规范性引用文件 3术语和定义 4要求.
4.1基本要求 4.2性能要求 4.3主要零部件技术要求 4.4外观要求 5试验方法
检验规则. 6.1 检验分类 6.2 出厂检验 6.3 型式检验 7标志、包装、运输和贮存 7.1标志 7.2 包装 7.3 运输和贮存，
6 JB/T11418—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会（SAC/TC187）归口。 本标准起草单位：上虞专用风机有限公司、上虞市方圆风机有限公司。 本标准主要起草人：张磊、丁小波、方胜良、徐建锋。 本标准为首次发布。
I JB/T114182013
诱导通风机技术条件
1范围
本标准规定了诱导通风机（以下简称风机）的要求，试验方法、检验规则及标志、包装、运输和贮
存。
本标准适用于公共设施民用建筑等场所通风换气用诱导通风机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236—2000工业通风机用标准化风道进行性能试验 GB/T2888 风机和罗茨鼓风机噪声测量方法 GB/T13306 标牌 JB/T6444 风机包装 通用技术条件 JB/T6445 工业通风机叶轮超速试验 JB/T6886 通风机涂装技术条件 JB/T6891 风机用消声器技术条件 JB/T8689 通风机振动检测及其限值 JB/T8690 工业通风机噪声限值 JB/T8932 风机箱 JB/T9068 前向多翼离心通风机 JB/T9101 通风机转子平衡 JB/T10563 一 般用途离心通风机技术条件 JG/T20 空气分布器性能试验方法
3术语和定义
下列术语定义适用于本文件。
3.1
诱导通风机 induction fan 根据高速射流诱导通风理念，通过射流诱导的方式进行通风的风机装置。
3.2
射程throw 送风射流轴心速度衰减到0.5m/s处时，距机组出风口的水平距离。
4要求
4.1基本要求
在规定条件下，风机的设计使用寿命应不小于10年（易损件除外），在第一次大修前的安全运转时
1 JB/T11418—2013
间应不小于18000h。
4.21 性能要求
4.2.1风机的空气动力性能应分别符合JB/T9068和JB/T10563的要求。 4.2.2 2风机在距离机组出风口1m处噪声应符合JB/T8690的规定。 4.2.3风机振动应符合下列规定：
a）配套风机转速≥960r/min时，振动速度最大值≤4.5mm/s； b）配套风机转速<960z/min时，振动速度最大值≤3.5mm/s。
4.3 主要零部件技术要求
4.3.13 风机本体的制作与所用材料应符合JB/T10563的规定。 4.3.2 风机叶轮平衡品质等级应符合JB/T9101的规定。 4.3.3风机箱体的制作与所用材料应符合JB/T8932的规定。 4.3.4风机配用消声器的制作与所用材料应符合JB/T6891的规定。 4.3.5风机应有安全可靠安装支脚，并有足够的强度和刚度，结构上能够在水平方向和垂直方向可调整安装位置。
4.4 外观要求
4.4.1风机外表面的涂装应符合JB/T6886的规定。 4.4.2风机箱体应清洁干净，箱体内无杂物。
5试验方法
5.1风机启动运转试验应符合JB/T8932的规定，在额定电压土5%的条件下启动，稳定运转5min，切断电源，停止运转，至少反复进行3次。 5.2风机的空气动力性能试验应按GB/T1236一2000规定的方法进行。 5.3风机射程试验应按JG/T20规定的方法进行。 5.4风机叶轮的平衡校正应按JB/T9101规定的方法进行。 5.5风机噪声测量方法应按GB/T2888规定的方法进行。 5.6 风机振动检测方法应按JB/T8689规定的方法进行。
6检验规则
6.1检验分类
风机的检验分为出厂检验和型式检验。
6.2 出厂检验
批量生产的风机交货时应进行出厂检验，并附有质量检验合格证方可出厂。风机的出厂检验分别按
2 JB/T114182013
JB/T9068和JB/T10563的规定执行。
6.3 型式检验
有下列情况之一时，应进行型式检验： a）试制新产品定型 b）停产一年以上，恢复生产； c）批量生产时，每两年进行一次； d）产品有较大改变，影响产品性能。 风机的型式检验项目分别按JB/T9068和JB/T10563的规定执行。
标志、包装、运输和贮存
7
7.1 1标志
7.1.1在风机的明显部位应设有标牌，其内容至少包括：
a）名称和型号、规格： b）主要技术参数（额定风量、射程、噪声、额定电流、功率等）： c）外形尺寸：长×宽×高； d）机组重量： e）出厂编号、出厂日期； f）制造商名称、商标。
7.1.2风机应标明风机的气流方向，并在接线盒上标明电气接线图。 7.1.3风机产品标牌的尺寸及技术要求应符合GB/T13306的规定。
7.2 包装
风机包装应符合JB/T6444的规定。
7.3 运输和贮存
7.3.1 风机的运输应符合陆路和水路的要求，运输过程中应避免碰撞和防止雨淋。 7.3.2 风机应贮存在干燥环境中，以免电动机受潮。
