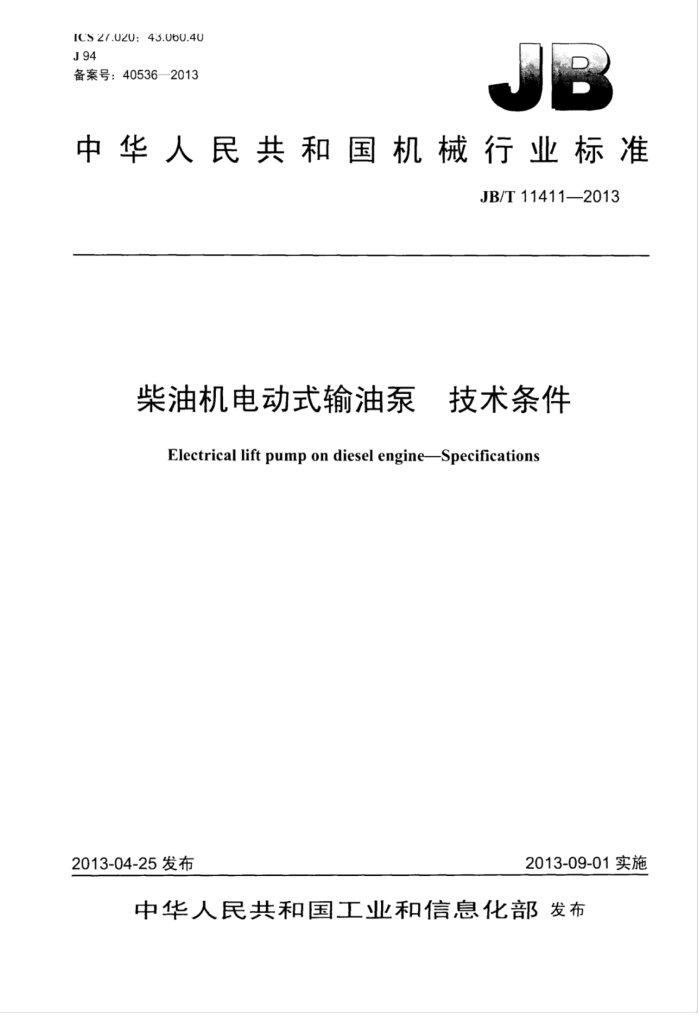

ICS27.U2U;43.U60.4U J94 备案号：40536—2013
中华人民共和国机械行业标准
JB/T11411—2013
柴油机电动式输油泵 技术条件
Electrical lift pump on diesel engine-Specifications
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11411—2013
目 次
前言
III
范围 2规范性引用文件 3术语和定义 4产品分类. 5技术要求.
5.1 外观.. 5.2 初始入口真空度（千式） 5.3 初始入口真空度（干式） 的电流 5.4 规定压力下的流量 5.5 规定压力下的电流 5.6 静态压力 5.7 静态压力下的电流 5.8 低电压性能 5.9 空气泄漏量 5.10 清洁度 5.11 干式运行 5.12 湿式真空度 5.13 泵体绝缘性能 5.14 耐压性能. 5.15 冷起动性能... 5.16 耐盐雾性能.. 5.17 导线连接性能， 5.18 耐化学性能.. 5.19 防灰尘性能. 5.20 抗高压冲洗。 5.21 抗电磁干扰. 5.22 抗电源中断干扰性能 5.23 耐振动性能. 5.24 可靠性 6试验方法 6.1 试验条件 6.2 外观检查 6.3 初始入口真空度（干式）试验 6.4 初始入口真空度（干式）的最大电流试验 6.5 规定压力下的流量试验 6.6 规定压力下的电流试验 6.7 静态压力试验 JB/T11411--2013
6.8 静态压力下的电流试验 6.9 低电压性能试验， 6.10 空气泄漏量试验 6.11 清洁度试验 6.12 干式运行试验.. 6.13 湿式真空度试验 6.14 泵体绝缘性能试验 6.15 耐压性能试验 6.16 冷起动试验.. 6.17 耐盐雾性能试验 6.18 导线连接性能试验 6.19 耐化学性能试验 6.20 防火尘试验 6.21 抗高压冲洗试验 6.22 抗电磁干扰试验 6.23 抗电源中断干扰试验. 6.24 耐振动性能试验 6.25 可靠性试验检验规则
.6
国#国
7
8 8
7.1 出厂检验 7.2 型式检验.. 8标志、包装、运输及处存 8.1 标志 8.2 包装. 8.3 运输. 8.4 存图1 典型输汕泵的结构示意图，图2 2基本性能试验装置示意图表1 辐射发射电场强度.. 表2 正极线上的传导干扰射频电压表3 测量仪表的精度
9
山
II JB/T114112013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国燃料喷射系统标准化技术委员会（SAC/TC396）归。 本标准起草单位：无锡油泵油嘴研究所、浙江科博达工业有限公司。 本标准主要起草人：柯炳金、居钰生、柯建豪、朱锡芬、杜康健、陈希颖、王政、唐立峰本标准为首次发布。
III JB/T11411—2013
柴油机电动式输油泵 技术条件
1范围
本标准规定了柴机电动式输汕泵的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贴存。
本标准适用丁柴汕机用电动式输汕泵（以下简称输汕泵）。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T191包装储运图示标志 GB252普通柴汕 GB/T2423.37电T电子产品环境试验第2部分：试验方法试验L：沙尘试验 GB/T10125人造气氛腐蚀实验盐雾试验 QC/T413-2002汽车电气设备基本技术条件 SH0004橡胶T业用溶剂汕
3术语和定义
下列术语和定义适用于本文件。
3.1
初始入口真空度（干式） initial pump intake (dry) vacuum 在输汕泵未过汕的情况下，启动输油泵，在输油泵入口测得的真空负压值。
3.2
干式运行 dryrun 输油泵不过燃汕的空运行。
3.3
规定压力下的最小流量 minimum flow at specified pressure 输油泵在规定压力下输出的下限流量。
3.4
静态压力 Jstatic pressure 输汕泵出油口阀门全闭时的输出最大压力值。
3.5
最大空气泄漏量 maximum air leakage 输汕泵输入一定的气压时，允许的最大泄漏量。
3.6
湿式真空度 wet pump vacuum 在输汕泵过汕情况下，在输汕泵入口处形成的最大负压值。 JB/T11411—2013
4产品分类
典型输汕泵的结构示意如图1所示。输油泵按输入电不同可分为A型和B型。 A型输油泵的额定电为DC12V，B型输汕泵的额定电压为DC24V。
上
21
18
16
15
0
17
13
进油配流盘： 2、16、20—0形圈： 3-油条转了： 4—油泵定了 5—-油配流盘： 6-—磁死： 7——定了碰轨： 8--电枢组件：
整流了红件： 10— 一电刷组件：
18- 外壳： 19—圆柱滚了：
-
复合轴套： 12-.-橡胶减振套： 13——山油接头螺套： 14—电刷弹簧压板： 15——电刷弹宽： 17 一电刷架：图1 典型输油泵的结构示意图
一限压阔红件： 2.2 一橡胶减振套： 23 进油接头螺套： 24 滤网红件： 25- 油东轴。
11-
21
5技术要求
5.1外观
输汕泵外观应美观、光洁，且无明显丝痕：活动件以能灵活运转，无阻滞现象。输汕泵运转时应平稳、顺畅，不应有异常响声。 5.2初始入口真空度（干式）
在额定电压下，输汕泵进汕口处真空度应不小汀20kPa。 5.3初始入口真空度（干式）的电流
输油泵在额定电压下的电流值不大]6A，电流峰值不大」20A。 5.4规定压力下的流量
在额定电压下，将输汕泵的出口油压调整到30kPa～40kPa，其输出的流量应不少于此型号规定值。
2 JB/T11411—2013
5.5规定压力下的电流
在5.4条件下的稳态电流值应不大」6A，电流峰值不大」20A。 5.6静态压力
输汕泵在额定电压下，将出汕口阀门关闭，当流量为零时，其出汕口力应不大』400kPa 5.7静态压力下的电流
在5.6的条件下的稳态电流值不大6A，电流峰值不大J20A 5.8低电压性能
A型输汕泵在8V的低电压下，其流量不小」130L/h、出汕压力应不大』400kPa，湿式真空度不小20kPa
B型输汕泵在18V的低电压下，其流量不少了130L/h、出油口压力不大」400kPa，湿式真空度应不小20kPa。
注：如客户或图样未规定测量时，则此数帮仅作校对用 5.9空气泄漏量
将输汕泵内的燃汕排净，并将出汕封闭，由进汕口通以206kPa土10kPa的气压后，其泄漏量应不大于1.5mL/min 5.10清洁度
输油泵泵体内应无灰尘、金属屑、塑料颗粒等影响输汕泵运行的污染物。输汕泵的清洁度限值为：收集的杂质质量应不超过5mg，其最大颗粒度应不超过0.8mm 5.11干式运行
输汕泵在65℃土3℃温度下进行干式运行试验，试验后仍应符合5.4～5.7的要求 5.12湿式真空度
在额定电压下，当输汕泵内充满液体时，进油口处的真空度应不小于35kPa 5.13泵体绝缘性能
在额定电压下，将输油泵处在70℃温度下烘1h，然后在100V直流电压下通电1s，其绝缘电阻应不小于20M2。 5.14耐压性能
将输汕泵的出油口封闭，从进油口处通入液体，直到输汕泵泵体出现泄漏，此时的压力若无其他特殊规定，则应至少为最大运行压力的1.5倍。 5.15冷起动性能
将输油泵和汕箱连接并将其置于温度为-40℃的室内保持12h，然后在小于额定电压4V情况下起动输油泵，输油泵的系统压力应在60s内达到30kPa。 5.16耐盐雾性能
输汕泵在不工作条件下，应经受历时120h的盐雾试验，试验后输汕泵应符合5.4～5.7的要求。
3 JB/T11411--2013
5.17导线连接性能
输油泵的导线和外壳之问，导线和绝缘体之问元渗漏。在施加50N拉力时，导线从输汕泵或插头上不脱开，且各件以无出现裂纹或撕裂现象。应符合5.4～5.7的要求。 5.18耐化学性能
在经化学溶液浸没试验后，输油泵应无腐蚀或影响功能和可靠性缺陷及插头密封失效（有湿气）现蒙，并应符合5.4～5.7的要求。 5.19防灰尘性能
输油泵在经受24h的防灰尘试验后，电插头灰尘和湿气渗入，密封完好，开应符合5.4～5.7 的要求。 5.20抗高压冲洗
输汕泵在经高压冲洗后电插头应密封完好，密封处应无湿气渗入，并应符合5.4一5.7的要求。 5.21抗电磁干扰
在额定电压下，输汕泵运行发射的电磁干扰波（辐射发射电场强度和正极线上的传导干扰射频电压）符合表1和表2的要求。
表1辐射发射电场强度
频垫电场强度极限值
150kHz~500kHz
>500kHz--20MHz
>20MHz1GHz
41 dB-μV/m
34 dB -μV/m
24 dB-μV/m
表2正极线上的传导干扰射频电压
车 150 kHz~500 kHz >500 kHz~2 MHz >2 MHz~20 MHz >2MHz~70MHz >20 MHz~108 MHz 射频电压
70 dB"μv
50 dB-μv
45 dB"μv
40 dB*μV
30 dB-μV
极限值
5.22 抗电源中断干扰性能
输汕泵应经受各种不同的电源中断干扰试验，试验后仍应符合5.4～5.7的要求。 5.23耐振动性能
输汕泵应能经受按QC/T413一2002中3.1规定的振动，输油泵通常在工作的正常安装状态下试验。 根据输油泵的安装部位，其扫频振动试验的严酷等级应选择QC/T413-2002中表3的规定。输油泵经振动试验后仍应符合5.4～5.7的要求。 5.24可靠性
输油泵应经受1500h的连续运行，试验后仍应符合5.4～5.7的要求。
