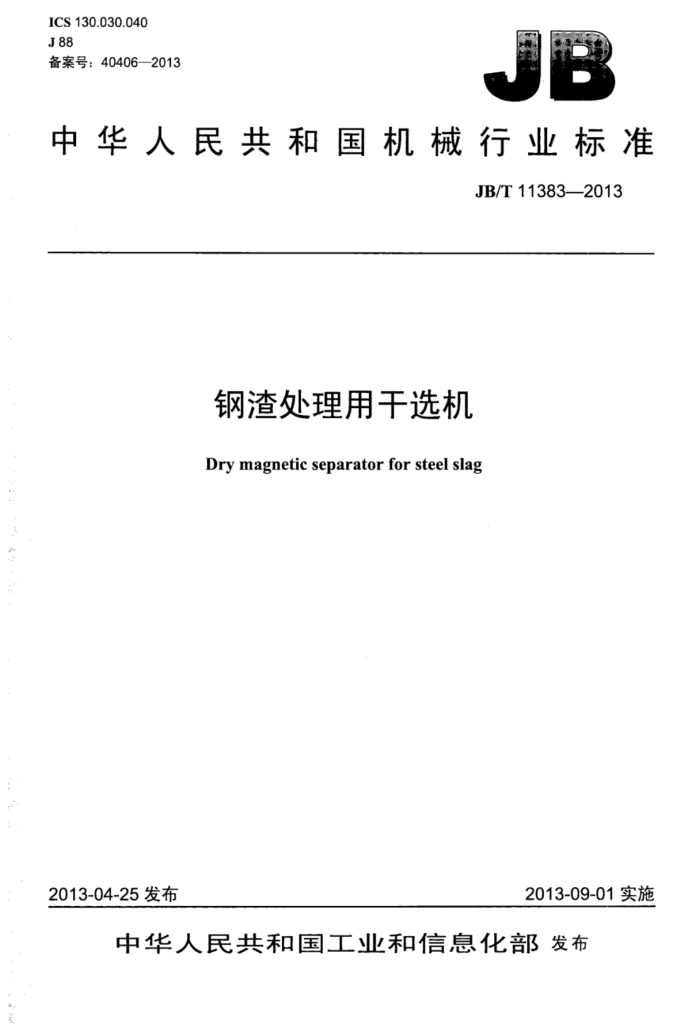

ICS130.030.040 J88 备案号：40406—2013
中华人民共和国机械行业标准
JB/T11383--2013
钢渣处理用干选机
Dry magnetic separator for steel slag
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中 华 人民共和国
机械行业标准钢渣处理用干选机 JB/T11383—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·15千字 2013年9月第1版第1次印刷
定价：12.00元
*
书号：15111：10750 网址：http：/www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11383—2013
目 次
前言
范围. 2 规范性引用文件 3型式与基本参数. 3.1型式. 3.2型号 3.3基本参数， 4技术要求. 4.1一般要求 4.2安全与环保要求. 5试验方法 6检验规则标志、包装、运输和贮存
1
7 JB/T113832013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：沈阳隆基电磁科技股份有限公司、中机生产力促进中心本标准主要起草人：张承臣、赵能平、邵贵成、徐家林、黄树森、赵威、姜圆。 本标准为首次发布。
II JB/T11383-2013
钢渣处理用干选机
1范围
本标准规定了钢渣处理用干选机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于粒度不大于20mm~湿度不大于8%钢渣物料处理用干选机（以下简称干选机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13560 烧结铵铁硼永磁材料 GB/T25706-2010矿山机械产品型号编制方法 JB/T5000.122007重型机械通用技术条件第12部分：涂装 SJ/T10410永磁铁氧体材料
3型式与基本参数
3.1型式
干选机磁系型式为双极磁场式，磁极不得少于六极，磁包角不小于160°（见图1）。总体结构由磁选滚筒、箱体，传动装置等组成。 3.2型号
干选机的型号表示方法应符合GB/T25706—2010的规定。 R G Y - L 口
L
滚筒长度，单位为分米（dm），取整数滚筒外径，单位为分米（dm）：取整数永磁式干选类矿山机械类设备
示例：滚筒外径为60cm、滚筒长度为120cm，其标记为： RGY-0612干选机
1 JB/T11383-2013
进料口
尾渣口滚筒：2— 箱体：3— 一减速电动机。
铁渣口
图1
3.3基本参数
干选机的基本参数应符合表1的规定。
表1
滚简尺寸 mm （筒径×简长） $400×900 $600×1200 $750×1800
钢渣处理量
筒表磁感应强度
型 号
m/h 28 36 64
mT
RGY-0409 RGY-0612 RGY-0718
150~200、250~300
350400
注：物料湿度不大于7%。
4技术要求
4.1般要求 4.1.1干选机在下列条件下应能可靠地工作：
环境温度为-45℃～45℃；空气的相对湿度不大于90% 一周围介质无爆炸危险，且无足以腐蚀金属的气体和尘埃：无显著摇动和冲击振动的地方。
4.1.2干选机的运转部件应转动灵活，运转平稳，不得有卡阻现象，各润滑及密封处不得渗漏。 2. JB/T11383-2013
4.1.3磁极采用内部双层固定形式，保证磁系不脱落。 4.1.4在不打开滚简端盖的条件下，应能方便更换滚筒外层不导磁材料或耐磨层。 4.1.5磁系用铁氧体磁块应符合SJ/T10410的规定，钕铁硼磁块应符合GB/T13560的规定， 4.1.6钕铁硼磁块应采取镀铬等防腐保护措施，防止接触空气。 4.1.7轴承部分宜采用毛毡、迷宫双密封方式。 4.1.8磁系各极极性沿轴向相同，沿圆周交替排列，磁轭应用导磁性能优良的低碳钢或电工纯铁制成。 4.1.9干选机外露加工表面应涂防锈脂，其防腐期不应少于一年。 4.1.10端盖应用耐腐蚀不导磁材料制成。简体应用双层不导磁材料制成或涂有非金属耐磨层。 4.1.11 1干选机涂装应符合JB/T5000.12一2007的规定，除锈等级应不低于St3。 4.1.12焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。焊缝周边不应有飞溅、毛刺等残留物。 4.25 安全与环保要求 4.2.1设备安装位置必须有明显警示标识。 4.2.2设备磁系四周必须采取磁场屏蔽措施，以防发生危险。 4.2.3干选机的噪声声压级应不大于85dB（A）。 4.2.4干选机滚筒表面必须增加防护挡板。 4.2.5通电设备必须有明显警示标识。
5试验方法
5.1干选机进行不少于2h的空运转试验。 5.2对于4.1.3的技术要求，目测检查。 5.3对于4.1.4的技术要求，目测检查。 5.4对于4.1.8的技术要求，目测检查。 5.5噪声检测用声级计，测试方法应符合GB/T3768一1996的规定。 5.6用高斯计测量设备磁感应强度，符合设备选型。
6检验规则
6.1出厂检验应有下列各项：
对干选机结构要求的完整性、正确性； 4.1.8、4.1.10、4.1.11、4.1.12及表1中的磁感应强度。
6.2有下列情况之一时，干选机应进行型式检验：
一新产品投产前或老产品转厂生产时：一一正式生产的产品，当结构、工艺或材料有重大改变，可能影响产品性能时；一正常生产的产品每隔三年；产品停产一年以上恢复生产时：一出厂检验结果与上次型式检验有较大差异时；
一国家质量监督机构提出型式检验要求时。
一
6.3型式检验应对本标准第4章的所有内容进行检验。 6.4型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍进行抽检，若仍不合格，则判定型式检验不合格。
3 JB/T11383-2013
7标志、包装、运输和贮存
7.1干选机应在明显而适当的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
一制造厂名称和地址：产品名称及型号： -主要技术参数（磁感应强度、外形尺寸、自重、处理量）；一出厂编号：一制造日期；一警示标志。
一
7.2干选机的包装应符合GB/T13384的规定，并符合陆路或水路运输要求。 7.3千选机的包装标志应符合GB/T191和GB/T6388的规定。 7.4干选机应随机附带下列技术文件：
产品质量合格证明文件；一产品使用说明书：产品装箱清单。
7.5干选机的使用说明书应符合GB/T9969的规定。 7.6干选机应贮存在干燥的库房中。 7.7干选机每存放一年应进行次养护。
