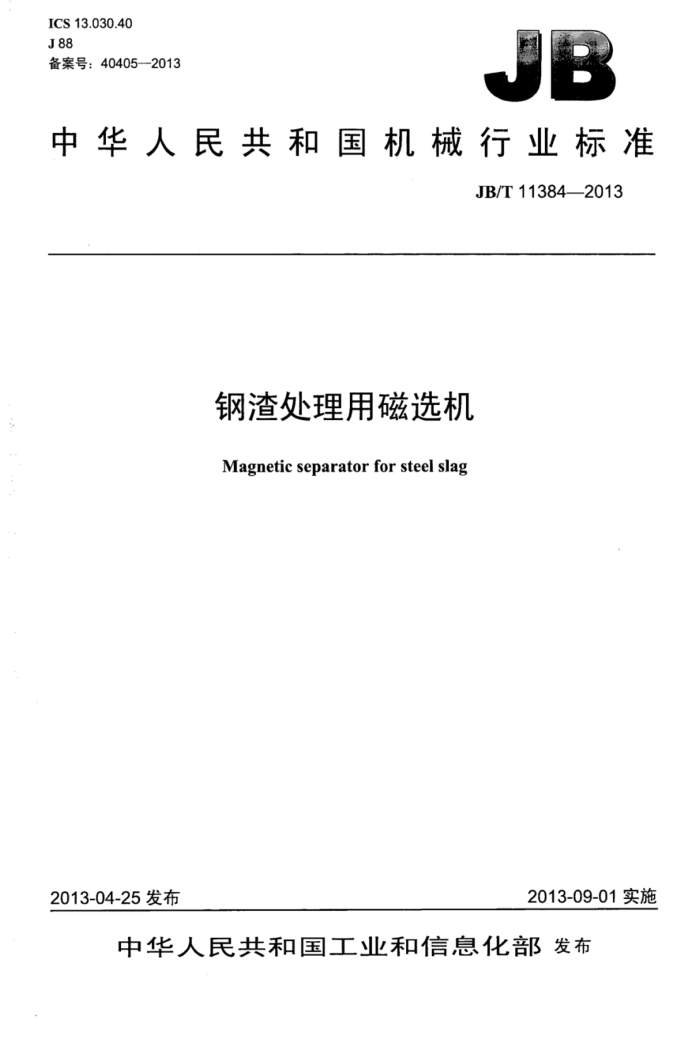

ICS13.030.40 J88 备案号：40405-2013
中华人民共和国机械行业标准
JB/T113842013
钢渣处理用磁选机
Magnetic separator for steel slag
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准钢渣处理用磁选机 JB/T113842013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字
2013年9月第1版第1次印刷
定价：12.00元
*
书号：15111·10749 网址：http：/www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11384—2013
目 次
前言.. 1范围. 2 规范性引用文件 3术语和定义 4产品分类
4.1 型式 4.2 型号表示方法. 4.3基本参数 5技术要求. 5.1一般要求， 5.2安全与环保要求. 6试验方法.. 7检验规则 7.1出厂检验. 7.2型式检验... 8标志、包装、运输和贮存
3 JB/T11384—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：沈阳隆基电磁科技股份有限公司、中机生产力促进中心。 本标准主要起草人：张承臣、赵能平、邵贵成、徐家林、黄树森、赵威、姜圆。 本标准为首次发布。
II JB/T11384-2013
钢渣处理用磁选机
1范围
本标准规定了钢渣处理用磁选机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于粒度不小于80mm物料的钢渣处理用永磁磁选机（以下简称磁选机），其他形式的磁选机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T13560 烧结钕铁硼永磁材料 GB/T25706一2010矿山机械产品型号编制方法 JB/T5000.12-2007重型机械通用技术条件第12部分：涂装 SJ/T10410永磁铁氧体材料
3术语和定义
下列术语和定义适用于本文件。
3.1
工作距离 operation distance 设备滚筒工作表面到物料底部的距离。
3.2
进料粒度 feeding size 物料能够进入设备进行磁选的粒度。
4产品分类
4.1型式
磁选机安装方式为座式，由一个减速电动机、滚筒和支架组成，如图1所示。
1 JB/T11384—2013
1—减速电动机：2滚筒：3支架。
图1
4.2 型号表示方法
磁选机的型号表示方法应符合GB/T25706—2010的规定。 RCY- 口
滚筒长度，单位为分米（dm），取整数滚筒外径，单位为分米（dm），取整数永磁式磁选类矿山机械类设备
示例：滚筒外径为100cm，滚筒长度120cm，其标记为： RCY-1012磁选机
4.3基本参数
基本参数见表1。
表1
滚筒尺寸 mm （筒径×筒长） $1000×1200 $1200X1400 $1400X1600
工作距离处磁感应强度
工作距离 mm 250 300 350
进料粒度 mm >80 >80 >80
适用输送带宽
型号
mm
mT 70~150 70~150 70~150
RCY-1012 RCY-1214 RCY-1416
650-800 10001200 1400~1600
2 JB/T11384—2013
5技术要求
5.1般要求 5.1.1磁选机在下列条件下应能可靠地工作
-环境温度为-45℃～45℃；一空气的相对湿度不天于90%：
-
一周围介质无爆炸危险：且无足以腐蚀金属的气体和尘埃；一无显著摇动和冲击振动的地方。
5.1.2磁选机的运转部件应转动灵活，运转平稳，不得有卡阻现象，各润滑及密封处不得渗漏。 5.1.3磁极在安装、运输和使用过程中不应脱落。 5.1.4应能方便更换滚筒外层不导磁材料或者耐磨层，更换时不必打开滚筒端盖。 5.1.5磁系用铁氧体磁块应符合SJ/T10410的规定，铁硼磁块应符合GB/T13560的规定。 5.1.6钕铁硼磁块应采取镀铬等防腐保护措施，防止接触空气。 5.1.7 轴承部分宜采用毛毡、迷宫双密封方式。 5.1.8 端盖应用耐腐蚀不导磁材料制成。 5.1.9 筒体应用双层不导磁材料制成或涂有非金属耐磨层。 5.1.10 均匀的分选磁场，由一个主磁极及多个辅助磁极组成，应能够从物料中分选出高纯度的铁。 5.1.11 磁系为打包角结构，磁组固定在磁性轭板上，磁系整体用不锈钢板包裹防护，确保磁组不脱落。 5.1.12 磁选机涂装应符合JB/T5000.12一2007的规定，除锈等级应不低于St3。 5.1.13 焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。焊缝周边不应有飞溅、毛刺等残留物。 5.1.14 电气的防护等级高于IP54。 5.1.15 磁选机外露加工表面应涂防锈脂，其防腐期不应少于一年。 5.25 安全与环保要求 5.2.1 设备安装位置必须有明显警示标识。 5.2.2设备磁系四周必须采取磁场屏蔽措施，以防发生危险。 5.2.3磁选机的噪声声压级应不大于85dB（A）。 5.2.4通电设备必须有明显警示标识。
6试验方法
6.1磁选机进行不少于2h的空运转试验。 6.2对于5.1.3的技术要求，目测检查。 6.3对于5.1.4的技术要求，目测检查。 6.4对于5.1.8的技术要求，目测检查。 6.5噪声检测用声级计，测试方法应符合GB/T3768一1996的规定。 6.6用高斯计测量设备磁感应强度，符合设备选型，
7 检验规则
7.1出厂检验 7.1.1每台磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的
3 JB/T11384—2013
文件。 7.1.2出厂检验应有下列各项：
一对磁选机结构要求的完整性，正确性： 5.1.8、5.1.9、5.1.10、5.1.11及表1中的磁感应强度。
7.2型式检验 7.2.1有下列情况之一时，磁选机应进行型式检验：
一新产品投产前或老产品转厂生产时：一正式生产的产品，当结构、工艺或材料有重大改变，可能影响产品性能时一正常生产的产品每隔三年；一产品停产一年以上恢复生产时；
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出型式检验要求时。
7.2.2型式检验应对本标准第5章的所有内容进行检验。 7.2.3型式检验应从出厂检验合格的产品中随机抽取一台进行，如检验不合格应加倍进行抽检，若仍不合格：则判定型式检验不合格。
8标志、包装、运输和存
8.1磁选机应在明显而适当的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
制造厂名称和地址；一产品名称及型号：一主要技术参数（磁感应强度、外形尺寸、自重、工作距离、适用带宽）：一出厂编号；制造日期。
8.2运输过程中不允许翻转或倒置，并注意防震。 8.3磁选机的包装应符合GBT13384的规定，并符合陆路或水路运输要求。 8.4磁选机的包装标志应符合GB/T191和GB/T6388的规定。 8.5磁选机应随机附带下列技术文件：
产品质量合格证明文件：产品使用说明书；产品装箱清单。
8.6磁选机的使用说明书应符合GB/T9969的规定。 8.7磁选机应贮存在干燥的库房中。 8.8磁选机每存放一年应进行一次养护。
