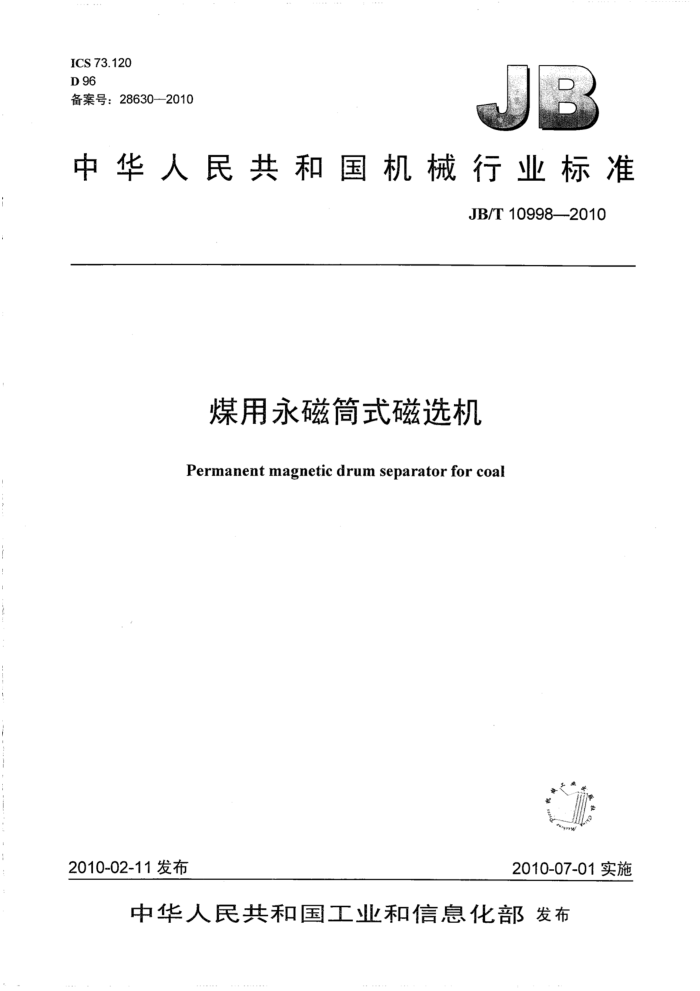

ICS73.120 D 96 备案号：28630—2010
中华人民共和国机械行业标准
JB/T109982010
煤用永磁筒式磁选机
Permanent magnetic drum separator for coal
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10998—2010
目 次
前言.
III
范围 2 规范性引用文件 3型式与基本参数 3.1＇型式， 3.2 型号 3.3 基本参数 4 技术要求， 5 试验方法. 6检验规则... 6.1检验分类. 6.2 出厂检验. 6.3型式检验
1
中
*****.2
中
850585800008080 电电电电电电专中电电： -. ......
0中中 -:
标志、标签和使用说明书 8 包装、运输及贮存 JB/T10998--2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会SAC/TC88）归口。 本标准负责起草单位：抚顺隆基磁电设备有限公司。 本标准参加起草单位：沈阳矿山机械（集团）有限责任公司。 本标准主要起草人：张承臣、潘德强、黄嘉琳、邵贵成、车荣吉。 本标准为首次发布。
II JB/T10998—2010
煤用永磁简式磁选机
1范围
本标准规定了煤用永磁筒式磁选机的型式、基本参数、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。
本标准适用于煤用永磁筒式磁选机（以下简称磁选机）。该磁选机主要用于重介质选煤工艺系统中磁铁矿粉的回收。 2．规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191，包装储运图示标志（GB/T191-—2008，ISO780：1997，MOD） GB/T1720—1979漆膜附着力测定法 GB/T3768声学声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法（GB/T
3768-—1996,eqvISO3746:1995)
GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书：总则 GB/T13306 标牌 GB/T13560 烧结铁硼永磁材料 JB/T1604矿山机械产品型号编制方法 SJ/T10410 永磁铁氧体材料
3型式与基本参数 3.1.型式
磁选机采用开放式磁系，磁极不得少于六极，磁包角不小于130。，槽体为逆流型。 3.2型号
磁选机的型号表示方法应符合JB/T1604的规定。型号表示方法如下：
TNM
C
筒体长度，单位为dm，取整数筒体直径，单位为dm，取整数煤用逆流型筒式磁选设备
标记示例：筒体直径为914mm，筒体长度为2134mm的煤用永磁筒式磁选机，其标记为： CTNM-921磁选机 JB/T10998--2010
4.7：磁系各极极性应沿轴向相同，沿圆周交替排列。磁轭应用导磁性能优良的低碳钢或电工纯铁制成。 、4.8在正常使用条件下，磁系的年退磁率不应大于1%.。 4.9磁系用铁氧体磁块应符合.SJ/T10410的规定，钕铁硼磁块应符合GB/T13560的规定。 4.10磁选机应运转平稳，无于涉，无异常声响。 4.11：所有外露非机械加工金属零件表面均应涂两层底漆和两层面漆。漆膜总厚度不应小于74um，漆膜附着力不应低于GB/T1720一1979中的2级。涂漆应均匀，不能有脱漆、剥落、裂纹和流痕等缺陷。 4.12磁选机成套供货范围应包括：
a）全套机械部分； b）电动机。
5试验方法 5.1磁感应强度用精度等级不低于2.5级的特斯拉计和厚度不大于2mm的探头在距离磁系端面不小于 250mm的范围内测量，其值由磁场径向分量来确定。 5.2.磁系极性的正确性用特斯拉计沿轴向和圆周方向分别检查。 5.3噪声按GB/T3768的规定检验。 5.4筒体的密封性采用气体打压的方式检验。通入压力为0.02MPa的气体保压，在焊缝和端盖密封处涂抹肥皂水，·不产生气泡为合格。 5.5进行不少于1h的空运转试验，检验运转平稳性。 5.6 漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720的规定检验， 6 检验规则 6.1检验分类
磁选机的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验下列项目：
a）磁选机的结构完整性、正确性； b）表1中的磁感应强度； c）筒体表面径向圆跳动； d）筒体、槽体等焊接件的焊缝质量： e）磁系极性正确性； f）运转平稳性； g）涂漆质量。
6.3型式检验 6.3.1＇有下列情况之一时，磁选机应进行型式检验：
a）新产品投产或老产品转厂生产时； b）正式生产后，产品结构、工艺或材料有重大改变，可能影响产品性能时； c）正常生产时，每隔三年进行一次； d）产品停产年以上恢复生产时； e）出厂检验结果与上次型式检验有较大差异时； f）国家质量监督检验机构提出进行型式检验要求时。
6.3.2型式检验项目应包括本标准的全部要求。 JB/T10998—2010
6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、标签和使用说明书 7.1．每台磁选机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及地址； b）产品名称及型号； c）主要技术参数； d）产品执行的标准编号： e）出厂编号与制造日期。
7.2磁选机的使用说明书应符合GB/T9969的规定。 7.3：磁选机的包装标志应符合GB/T191和GB/T6388的规定 8包装、运输及贮存 8.1．磁选机宜采用封闭包装。封闭箱应通风、防雨；零件及部件在箱内应固定稳固。 8.2磁选机应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单和成套发货明细表； d）产品总图、安装图。
8.3封闭箱外壁应有明显的标记，其内容包括：
a）.收货站及收货单位名称； b）发货站及发货单位名称； c）合同号、产品名称与型号； d）毛重、净重、箱号及外形尺寸； e）起吊作业标志和储运图示标志： f）有关磁性的安全警示标志。
8.4磁选机的包装、发运应符合水路或陆路运输的要求。 8.5磁选机应在库房内或能防阳光直射及雨、雪侵袭的棚下贮存。在贮存与运输过程中，应使磁系呈自然下垂状态，并能自由摆动。 8.6磁选机的外露加工表面应进行防腐处理，并用塑料薄膜包扎好。防腐期不应少于一年。 8.7磁选机每贮存一年，应进行一次养护。 186601
