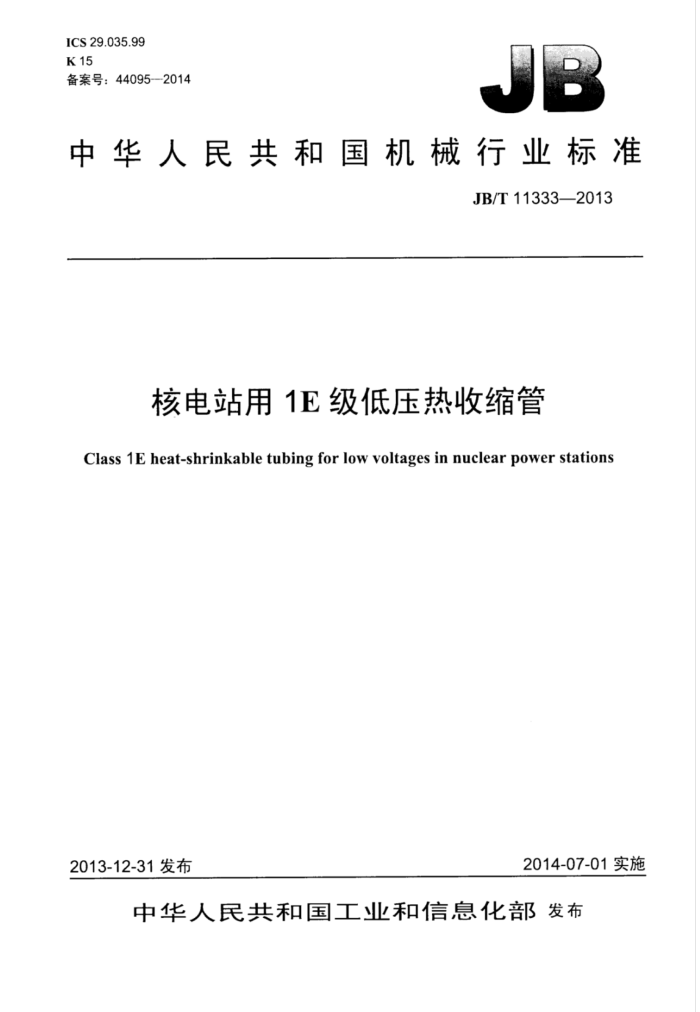

ICS 29.035.99 K15 备案号：44095-2014
中华人民共和国机械行业标准
JB/T11333—2013
核电站用1E级低压热收缩管
Class 1E heat-shrinkable tubing for low voltages in nuclear power stations
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11333—2013
目 次
前言 1 范围
1I
规范性引用文件 3 术语和定义.
2
型号与命名 5 技术要求.. 6 试验方法.
4
检验规则... 8标志、包装、运输和贴存附录A（资料性附录）型式试验流程图1DBE模拟的温度与压力曲线，图A.1 K1类低压热收缩管型式试验流程图A.2 K3类低压热收缩管型式试验流程.. 表1 核电站用1E级K1类低压热收缩管型号规格表2 核电站用1E级K3类低压热收缩管型号规格表3 核电站用1E级低压热收缩管的性能要求表4 核电站用1E级低压热收缩管安装后的性能要求表5 抽样数量和不合格判定表6 型式试验项目
7
o JB/T11333—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：长园集团股份有限公司、中国科学院上海应用物理研究所、东莞三联热缩材料有
限公司、深圳市宏商材料科技股份有限公司、中广核丁程有限公司、桂林电器科学研究所、永固集团股份有限公司、临海市亚东特种电缆料厂。
本标准主要起草人：鲁尔兵、赵成刚、尹沾松、张聪、徐岩、周云、刘敏、马林泉、张亦鹏、周才
辉。
本标准为首次发布。
II JB/T11333—2013
核电站用1E级低压热收缩管
1范围
本标准规定了核电站用1E级低压热收缩管的型号与命名、技术要求、试验方法、检验规则及标志、 包装、运输和处存。
本标准适用于核电站用1E级低压聚烯经热收缩管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1034—2008 塑料吸水性的测定 GB/T1410—2006 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T3048.5-2007 电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验 GB/T7113.2--2005绝缘软管试验方法 GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定 GB/T11026.2一2012电气绝缘材料耐热性第2部分：试验判断标准的选择 GB/T11026.4-2012电气绝缘材料耐热性第4部分：老化烘箱单室烘箱 IEC60544-2：1991测定电离辐射对绝缘材料的效应的指南第2部分：辐照和试验的规程（Guide
for determining the effects of ionizing radiation on insulating materials-Part 2: Procedures for irradiation and test)
IEEE101一1987热寿命测试数据统计分析指南（Guideforthe statistical analysis of thermal life test data)
UL224—2006挤出绝缘套管（Extrudedinsulatingtubing）
3术语和定义
下列术语和定义适用于本文件。
3.1
1E级（核安全级） class 1E (nuclear safety-related) 反应堆和核电站电气系统和设备的安全级别。这些系统和设备是完成反应堆紧急停堆、安全壳隔离、
堆芯应急冷却以及反应堆和反应堆厂房的余热排出及防止放射性物质间周围环境大量排放等各项功能所必需的。 3.2
设计基准事件designbasisevent（DBE）在设计中为确定构筑物、系统、部件的性能要求而采用的假想事件。 JB/T11333—-2013
3.3
K1类低压热收缩管categoryK1heat-shrinkable tubing underlowwoltage 安装在安全壳内，通过K1类型式试验程序验证其具备在正常环境条件下、地震荷载下及在事故环
境下和（或）在事故后能完成其规定功能的热收缩管。 3.4
K3类低压热收缩管 category K3 heat-shrinkable tubing under low voltage 安装在安全壳外，通过K3类型式试验程序验证其具备在正常环境条件下和地震荷载下能完成其规
定功能的热收缩管。 3.5
核电站失水事故lostofcoolantaccident（LOCA）核电站一回路承压边界破坏所引起的冷却剂流失的事故称为失水事故。
型号与命名
4
NHT -
颜色代号收缩后标称内径收缩前标称内径类别代号 1E级低压热收缩管
说明：类别代号：
KI:KI类: —K3:K3类颜色代号：
B：黑色（可不标注）： —-Y：黄色： R：红色：一G：绿色：
W：白色： C：透明： BL：蓝色： YG：黄绿色示例：NHT-K13/1表示类别为K1类，收缩前标称内径为3mm，收缩后标称内径为1mm，颜色为黑色的1E级低
压热收缩管。
5技术要求
5.1一般要求 5.1.1型号规格
核电站用1E级K1类和K3类低压热收缩管型号规格应分别符合表1和表2的规定。特殊情况下，可以根据用户要求，在满足5.1.2、5.1.3、5.1.4和性能要求的前提下，增加其他型号规格。产品长度可以由制造商根据用户需要自行制定。 2 JB/T11333-2013
表1核电站用1E级K1类低压热收缩管型号规格
单位为毫米
收缩前最小内径 3.3 6.4 8.9 17.8 27.9 38.1 50.8 76.2 114.3 178
收缩后
型号规格
最大内径 1.3 1.8 2.9 5. 1 7.6 12.7 16.5 25.4 38.1 63.5
最小壁厚 0.9 1.9 2.2 2.5 3.8 4.3 4.3 4.3 4.3 4.3
NHT-K1 3/1 NHT-K1 6/2 NHT-K1 9/3 NHT-K1 18/5 NHT-K1 28/8 NHT-K1 38/13 NHT-K1 50/17 NHT-K1 76/26 NHT-K1 114/38 NHT-K1 177/63
表2 核电站用1E级K3类低压热收缩管型号规格
单位为毫米
收缩前最小内径 5 10 15 20 25 30 35 40 50 55 60 70 80 100 12 15 18 24 30 33 39
收缩后
型号规格
最人内径 2.5
最小壁厚 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.1 1.2 1.2 1.2 1.5 1.5
NHT-K3 5/2.5 NHT-K310/5 NHT-K3 15/7.5 NHT-K320/10 NHT-K3 25/12.5 NHT-K3 30/15 NHT-K3 35/17.5 NHT-K3 40/20 NHT-K3 50/26 NHT-K3 55/28 NHT-K360/30 NHT-K370/35 NHT-K3 80/40 NHT-K3 100/50 NHT-K3 12/4 NHT-K3 15/5 NHT-K3 18/6 NHT-K3 24/8 NHT-K3 30/10 NHT-K3 33/11 NHT-K339/13
5 7.5 10 12.5 15 17.5 20 26 28 30 35 40 50 4
1.5 0.7 0.7 0.8 1.0 1.0 1.0 1.3
6 8 10 11 13
5.1.2外观
产品内外表面应洁净、光滑、无肉眼可见的凹孔和龟裂，两端应平齐、无缺口。 颜色均匀一致。
3 JB/T11333—2013
5.1.3收缩率 5.1.3.1纵向收缩率
纵向收缩率应不大」土5%，纵向收缩率应按公式（1）计算：
L- L2 ×100% *
(1)
E, =
LI
式中： L 收缩前长度，单位为毫米（mm）； L2 收缩后长度，单位为毫米（mm）： EL-纵间收缩率。
5.1.3.2径向收缩率
径向收缩率应不小下50%，径向收缩率应按公式（2）计算：
D - D2 ×100% . ED=
(2)
Di
式中： Di -收缩前内径，单位为毫米（mm）： Dz—.-收缩后内径，单位为毫米（mm）； ED- 一径间收缩率。
5.1.4壁厚不均匀度
壁厚不均匀度应不大：30%，壁厚不均匀度应按公式（3）计算：
.. -.2..0 ...
EM =
**(3)
-
M
式中： Mi一一最大壁厚，单位为毫米（mm）： M2—一最小壁厚，单位为毫米（mm）： EM——壁厚不均匀度。
5.2性能要求 5.2.1核电站用1E级低压热收缩管的性能要求
核电站用1E级低压热收缩管的性能要求应符合表3的规定。
表3核电站用1E级低压热收缩管的性能要求
单位 MPa %
序号 - 2 热冲击（225℃/4h） 3 低温弯曲（-55℃/4h） 4 阻燃性 5 电气强度 6 吸水率（23℃/24h） 7 密度
性 能
要求 ≥9.0 ≥250
拉仲强度断裂伸长率
无裂纹、不滴流
光开裂 VW-1通过
≥15 0.5 ≤1.35
kV/mm % g/cm3
4 JB/T11333--2013
表3核电站用1E级低压热收缩管的性能要求（续）性能
序号 0O
单位 Q-m
要求 ≥1.0×101l
体积电阻率
热老化（175℃/200h）或（150℃/1600h）拉伸强度断裂伸长率
MPa %
≥7.0 ≥150
热老化后常规辐照辐照剂量：500kGy，剂量率：5~10kGy/h 拉仲强度断裂仲长率
10
MPa %
≥6.0 ≥50
注：当试样不能满足试验方法要求的尺寸时，允许采用相同原材料、配方和生产工艺制造的试川进行试验。
5.2.2核电站用1E级低压热收缩管安装后的性能要求
核电站用1E级低压热收缩管安装在电线电缆上以后进行试验，同一试样的试验顺序依表4序号依次进行。
表4核电站用1E级低压热收缩管安装后的性能要求
序号
单位
性 能
要求通过电气试验通过电气试验通过电气试验
热老化常规辐照和DBE辐照 DBE模拟电气试验绝缘电阻（500V）耐电压（3150V/mm，5min）
1
2 3
≥2.5X 106 无击穿
2
4
6试验方法
6.15 外观检查
外观检查应采用目测法。 6.2内径、壁厚、收缩率与壁厚不均匀度测定
取不小于100mm长的试样，首先测量收缩前内径、收缩前长度，以产品最小壁厚为基点，沿产品圆周方向均匀分布测量六点，得出最大壁厚。对不规则非圆形管材，应采用纸带法测量周长，计算出外径，再减去壁厚得出假定内径。然后在（200土2）℃老化箱内放置（180土5）s非限制性收缩后，分别测量收缩后长度、收缩后内径、收缩后壁厚。内径和壁厚采用分度值不大于0.02mm的游标卡尺测量，长度采用分度值为1mm的钢卷尺测量。
按照5.1.3的规定计算纵向收缩率、径向收缩率，按照5.1.4的规定计算壁厚不均匀度。
5
