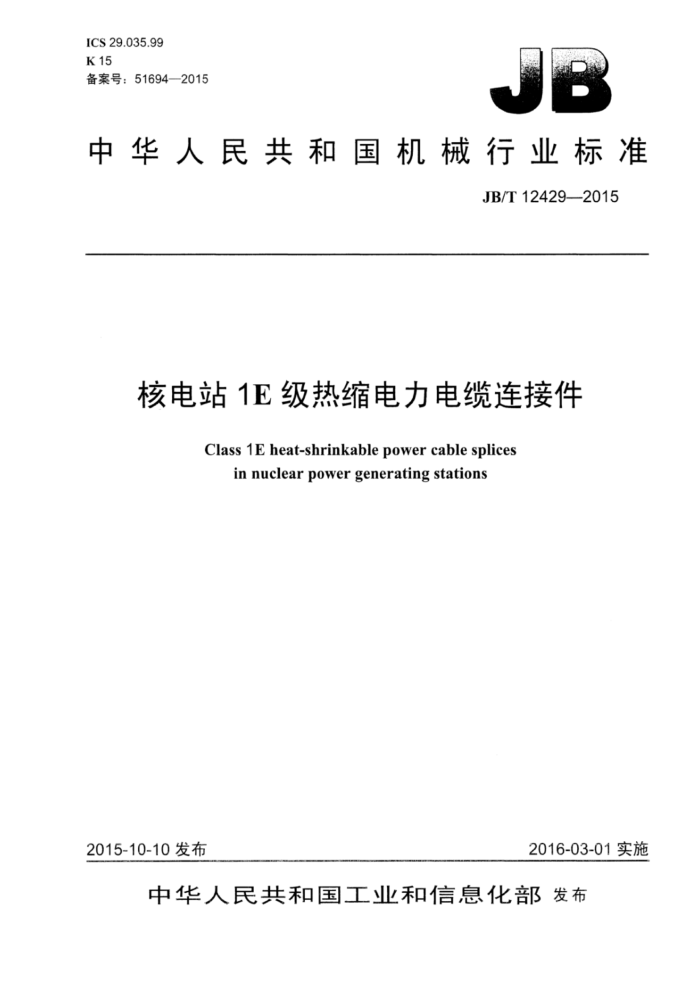

ICS29.035.99 K15 备案号：51694—2015
中华人民共和国机械行业标准
JB/T12429—2015
核电站1E级热缩电力电缆连接件
Class 1E heat-shrinkable power cable splices
in nuclear power generating stations
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12429--2015
目 次
前言范围 2规范性引用文件、 3术语和定义。 4分类 5技术要求 5.1 总则. 5.2 型式试验要求，试验方法
一
6
6.1 交流耐压... 6.2 直流耐压.. 6.3 局部放电. 6.4 冲击电压. 6.5 恒压负荷循环 6.6 短路热稳定. 6.7 短路动稳定 6.8 潮湿. 6.9 外观检查. 6.10 绝缘电阻 6.11 热老化. 6.12 辐照老化 6.13DBE模拟标志、包装、运输和贮存
7
7.1 标志 7.2 包装. 7.3 运输. 7.4 贮存
一
图1 终端连接件试样数量和试验布置图2 直通连接件试样数量和试验布置.
表1 A型和B型连接件常规型式试验要求表2 C型和D型连接件常规型式试验要求表3 A型和C型连接件功能验证试验要求. 表4 B型和D型连接件功能验证试验要求表5 附加实验要求表6 冲击电压试验要求 JB/T12429—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：长园集团股份有限公司、中科英华高技术股份有限公司、深圳市宏商材料科技股
份有限公司、广州凯恒科塑有限公司、中国科学院应用物理研究所、桂林电器科学研究院。
本标准主要起草人：尹沾松、赵成刚、戚云霞、钟晓光、胡晖、张聪、马林泉。 本标准为首次发布。
II JB/T12429—2015
核电站1E级热缩电力电缆连接件
1范围
本标准规定了核电站1E级热缩电力电缆连接件的术语和定义、分类、技术要求、试验方法、标志、 包装、运输和贮存。
本标准适用于核电站1E级热缩电力电缆连接件。
2规范性引用文件
下列支件对于本文件的应用是必不可少的。凡是注白期的用支件，仅注日期的版本适用手本支件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定 GB/T11026.2一2012电气绝缘材料耐热性第2部分：试验判断标准的选择 GB/T11026.4一2012电气绝缘材料耐热性第4部分：老化烘箱单室烘箱 GB/T12706.1—2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附
件第1部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆
GB/T12706.2—2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆
GB/T18889—2002额定电压6kV（Um=7.2kV）到35kV（Um=40.5kV）电力电缆附件试验方法 GB/T22577一2008核电站用1E级电缆通用要求 GB50150一2006电气装置安装工程电气设备交接试验标准 IEC60544-2：2012确定电离辐射对绝缘材料影响的导则第2部分：辐照和试验规程（Electrical
insulating materials-Determination of the effects of ionizing radiation on insulating materials-Part 2: Procedures for irradiation and test)
3术语和定义
GB/T22577--2008界定的以及下列术语和定义适用于本文件。
3.1
K1类热缩电力电缆连接件categoryK1heat-shrinkablepowercable splices 安装在安全壳内：在正常环境，地震荷载以及在事故中和事故后能完成其规定功能
3.2
K3类热缩电力电缆连接件categoryK3heat-shrinkablepowercable splices 安装在安全壳外：在正常环境和地震荷载下能完成其规定功能。
4分类
核电站1E级热缩电力电缆连接件分为以下4种类型：
A型：K1类，额定电压1kV及以下。 JB/T12429-2015
性能的任何方式的处理。 5.2 型式试验要求 5.2.1 型式试验包括常规型式试验和1E级功能验证试验 5.2.2 常规型式试验应符合图1所示的终端连接件试样数量和试验布置，A型和B型连接件应符合表 1的规定，C型和D型连接件应符合表2的规定。
表1A型和B型连接件常规型式试验要求
序号 1 2 3 4
项目
要求
交流耐压（8kV/5min）恒压负荷循环（4.5kV/60次）交流耐压（4.5kV/15min）外观检查
不击穿，无闪络
无裂纹、变形，不漏绝缘剂，无漏痕、电蚀
表2C型和D型连接件常规型式试验要求
序号 1 2 3 4 5 6 7 8 9 10 11 12 5.2.3 对于1E级功能验证试验，A型和C型连接件应符合表3的规定，B型和D型连接件应符合表4 的规定。 5.2.4 型式试验分别按照表1、表2、表3、表4中的序号依次进行，每一个表的试验项目应在同一试样上完成。附加实验要求见表5。
项目
要求
交流耐压（4.5Ua/5min）和直流耐压（4.0Ua/15min） 不击穿，无闪络局部放电（1.73Ua）
≤10 pC 不击穿，无闪络 ≤10pC
冲击电压（每个极性冲击10次）恒压负荷循环（2.5U/60次）局部放电（1.73Uo）短路热稳定（屏蔽）短路热稳定（导体）知路动稳定冲击电压（每个极性冲击10次）交流耐压（2.5Uo/15min）潮湿（1.25U/300h）外观检查
光可见损伤
不击穿，无闪络
无裂纹、变形，不漏绝缘剂，无漏电痕迹、电蚀
表3A型和C型连接件功能验证试验要求
项目
序号
要求
交流耐压
(8kV/5min.A型) (4.5U/5min.C型）
不击穿，无闪络
1
>2.5 MQ
绝缘电阻热老化
2
交流耐压绝缘电阻
不击穿，无闪络 >2.5 MQ
3
3 JB/T12429——2015
表3A型和C型连接件功能验证试验要求（续）
序号
要求
项目
辐照老化（2400kGy）
交流耐压绝缘电阻
4
不击穿，无闪络 >2.5 MQ
DBE模拟
5
不击穿，无闪络 >2.5 MQ
交流耐压绝缘电阻
表4B型和D型连接件功能验证试验要求项目
序号
要求
交流耐压
1
(8kV/5min,B型) (4.5Uo/5min，D型）
不击穿，无闪络
绝缘电阻热老化
>2.5 MQ
2
3
交流耐压绝缘电阻
不击穿，无闪络 >2.5MQ
辐照老化（250kGy）
不击穿，无闪络 >2.5 MQ
4
交流耐压绝缘电阻
表5附加实验要求
项目
序号 1 2 3 注：额定电压1kV及以下热缩电力电缆连接件仅做交流耐压试验。
要求
交流耐压（4.5U/5min）局部放电（1.73Uo）冲击电压（每个极性冲击10次）
不击穿，无闪络 ≤10 pC 不击穿，无闪络
5.2.5型式试验时机如下：
新产品鉴定：产品结构原材料和工艺发生变化；用户提出要求，经双方协商同意。
6试验方法
6.1 交流耐压
交流耐压应按GB/T18889一2002中4.1的规定进行。对于核电站1E级热缩电力电缆连接件（A型和B型），试验条件为8kV，5min；对于核电站1E级热缩电力电缆连接件（C型和D型），试验条件为4.5Uo.5min.
4 JB/T12429—2015
6.2直流耐压
对于核电站1E级热缩电力电缆连接件（C型和D型），直流耐压应按GB/T18889一2002中第5 章的规定进行。试验条件为4.0Uo，15min。 6.3局部放电
局部放电应按GB/T18889一2002中第7章的规定进行。试验电压为1.73Uo。 6.4冲击电压
冲击电压应按GB/T18889一2002中第6章的规定进行。冲击电压应符合表6的规定，每个极性冲击10次。
表6冲击电压试验要求
额定电压Uo/U（Um）
冲击电压（峰值）
kv 3.6/6(7.2) 6/6（7.2) 6/10（12) 8.7/10（12) 8.7/15 (17.5)
kv 60 75
95
6.5恒压负荷循环
恒压负荷循环应按GB/T18889一2002中第9章的规定进行。对于核电站1E级热缩电力电缆连接件（A型和B型），试验条件为：导体施加电压4.5kV，在空气中试验，循环60次：对于核电站1E级热缩电力电缆连接件（C型和D型），试验条件为：导体施加电压2.5Uo，在空气中试验，循环60次。 6.6短路热稳定
短路热稳定应按GB/T18889一2002中第10章或第11章的规定进行。 6.7短路动稳定
短路动稳定应按GB/T18889—2002中第12章的规定进行。 6.8潮湿
潮湿应按GB/T18889—2002中第13章的规定进行。试验条件为1.25Ua300h。 6.9外观检查
采用目测法检查 6.10 绝缘电阻
绝缘电阻应按GB50150--2006中第6章的规定进行 6.11热老化
根据材料热寿命评定试验结果确定热老化时问和温度，热老化时问应等效90℃下使用寿命60年。
