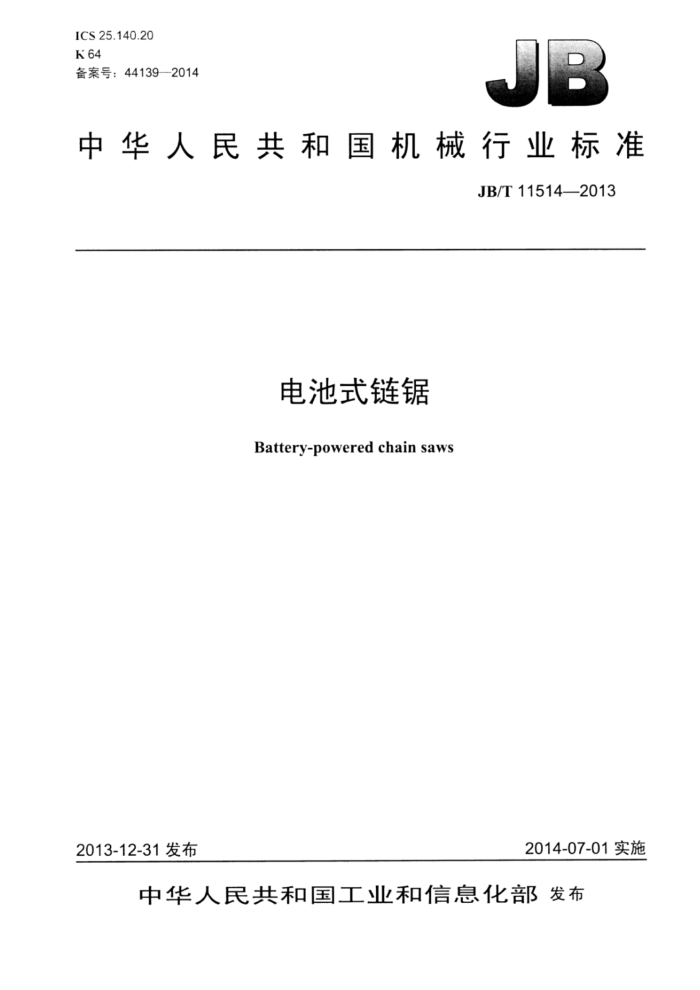

ICS 25.140.20 K64 备案号：44139—2014
中华人民共和国机械行业标准
JB/T115142013
电池式链锯 Battery-powered chain saws
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11514-2013
目 次
前言 1范围]... 2规范性引用文件 3基本参数和型式 4技术要求.. 4.1 一般要求 4.2 安全要求 4.3 外观质量.. 4.4 噪声 4.5 电磁骚扰电平 4.6 电池盒和适配充电器 4.7 温升. 4.8 导板、链条的安装、 调节和更换 4.9 防锈 5试验方法 5.1 外观质量检查 5.2 噪声测量 5.3电磁骚扰电平测量 5.4电池盒和适配充电器匹配检查 5.5温升试验 5.6软电缆或软线检查. 5.7 导板、链条的安装、调节和更换检查. 5.8有害物质检查 5.9其余的试验方法 6检验规则， 7标志包装、运输及贴存 7.1标志. 7.2文件. 7.3包装、运输及贮存 8保修期限和附件. 8.1 保修期限 8.2 附件图1 半球面上的6个传声器位置图2 试验时电链锯的位置. 表1 基本参数表2 噪声限值表3 连续骚扰电压限值表4连续骚扰功率限值表5温升限值表6 传声器位置的坐标值（6个传声器布置）
II
口
. JB/T11514—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：浙江亚特电器有限公司、上海电动工具研究所。 本标准参加起草单位：慈溪市贝士达电动工具有限公司、浙江省永康市正大实业有限公司、浙江三
锋实业股份有限公司、弘大集团有限公司。
本标准主要起草人：陈勇、尹海霞、俞黎明、丁俊峰、陈辰、魏春银、周敏月。 本标准为首次发布。
II JB/T11514—2013
电池式链锯
1范围
本标准规定了电池式链锯的基本参数和型式、技术要求、试验方法、检验规则、标志、包装、运输及则存、保修期限和附件。
本标准适用于一般环境条件下，使用可充电电池供电的、单人操作的锯割木材用的链锯（以下简称电链锯）。
本标准不适用导板和分料刀结合使用的电池式链锯，也不适用于用支架或作固定式或可移式用的链锯。
2规范性引用文件
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3883.1一2008手持式电动T具的安全第一部分：通用要求 GB3883.14一2007手持式电动工具的安全第二部分：链锯的专用要求 GB4343.1-2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T4583—2007 电动工具噪声测量方法工程法 GB4706.18-2005 家用和类似用途电器的安全电池充电器的特殊要求 GB/T5023.5—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T9088—2008 电动工具型号编制方法 GB/T28164—2011 含碱性或其他非酸性电解质的蓄电池和蓄电池组 便携式密封蓄电池和蓄电
池组的安全性要求
3 基本参数和型式
3.1电链锯的基本参数应符合表1的规定。
表 1基本参数最长切割长度
链条线速度
规格代号 150 200 250 300 350 400 450
m/s
mm <152.4 200 250 300 350 400 450
≥2.5
一 JB/T11514—2013
3.2电链锯的型号及含义应符合GB/T9088的规定，其表示方法如下：
口-
M 0L-
规格代号（见表1）设计序号设计单位代号电链锯（品名代号）电源类别代号林木类（大类代号）
4技术要求
4.1一般要求 4.1.1电链锯应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2电链锯应能在下列环境条件下额定运行：
a）海拔不超过1000m； b）最高环境空气温度不超过40℃： c）空气相对湿度不超过90%（25℃）。
4.1.3电链锯能在额定直流电压下运行。 4.1.4电链锯的电压等级推荐为12V、18V、24V、36V，最高不高于75V。 4.2安全要求 4.2.1电链锯的安全要求，除本标准已作补充和提高的条文外，其余皆应符合GB3883.1和GB3883.14 的规定。 4.2.2电链锯的适配充电器应符合GB4706.18的规定。 4.2.3对于带分体式电池的电链锯，外接软电缆或软线应有固定装置而不致在工具内的连接处被拉紧、 扭曲和磨损，连接电链锯与电源的软电缆或软线应采用符合或性能不低于GB/T5023.5一2008中60227 IEC53（RVV）规定的软电缆或软线。 4.2.4电链锯应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）、多溴联苯（PBB）和多环芳香烃（PAHS等有害物质的材料：用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯溶剂油等有毒有害、易燃易爆的有机溶剂。 4.2.5锂电池的安全要求应符合GB/T28164的规定。 4.3外观质量 4.3.1 电链锯的金属外壳应无明显缺损，涂层应无起层和剥落现象。其塑料外壳不得有气泡、裂痕、 明显的糊斑及冷隔等严重缺陷，色泽应均匀。 4.3.2电链锯的铭牌应牢固而无卷曲地置于壳体表面。 4.3.3电链锯的电池应无变形，无锈蚀，无破裂。 4.3.4电链锯电池盒和链锯的接触金属片应平整光滑，无锈蚀。 4.3.5电池盒与电链锯配合良好，拆卸顺畅。 4.4噪声
在距离电链锯中心4000mm的半球面处测得的空载噪声声压级（A计权）应不大于表2规定的限
2 JB/T11514—2013
值，计算得到的其声功率级（A计权）应不大」表2中括号里规定的限值。
注：对耳旁噪声暂不规定限值，仅提出耳旁声压级的测试方法。
表2噪声限值
450
电链锯规格 mm 噪声限值dB（A） 4.5电磁骚扰电平 4.5.1装有可拆卸式电池盒的工具，不必进行电磁骚扰的测量。装有整体式电池盒的工具，应进行电磁骚扰的测量。 4.5.2频率范用围为（0.15～30）MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值应不超过表3规定的限值。
400
150
200
250
300
350 76 (96) 79(99) 81(101)
72（92)
74 (94)
表3连续骚扰电压限值
准峰值 dB (μV)
频准范围 MHz 0.15~0.35 0.35~5.00 5~30
随频率的对数线性减小
66~59 59 64
4.5.3频率范围为（30～300）MHz内测得的由电源线辐射、吸收钳吸收的连续骚扰功率的准峰值电平值应不超过表4规定的限值。
表4连续骚扰功率限值
准峰值 dB (pW) 随频率线性增大
频率范围 MHz 30~300
45~55
4.6电池盒和适配充电器
适配充电器输出电压、电流应符合电链锯的电池盒充电要求。正常情况下，适配充电器在额定电压下充电5min后的充电电流应不大于适配充电器的额定电流值。 4.7温升
在5.5的负载条件下，电链锯的温升应不超过表5规定的限值。 4.8导板、链条的安装、调节和更换
导板、链条的安装、调节和更换要在使用维护说明书中充分说明和规定，确保正常使用和安全。 4.9防锈
电链锯中的钢制电刷弹簧、螺钉应进行表面处理，以防止发生锈蚀。对钢制电刷弹簧及接地螺钉、 垫圈应进行防锈试验。
3 JB/T11514-2013
表5温升限值
零 件
温升K 60
外壳（除正常使用时握持的手柄）在正常使用中连续握持的手柄、旋钮、于和类似物：
金属瓷和玻璃材料一注塑材料、橡胶或木材
30 40 50
正常使用中只做短时握持的手柄、旋纽、掀手和类似物（例如开关》：
一金属一瓷和玻璃材料一注塑材料、橡胶或术材
35 45 60 t50
-
与软挚温度t℃的油接触的零件
5 试验方法
5.1 外观质量检查
通过观察和手试来检查。 检查结果应符合4.3的规定。
5.2噪声测量 5.2.1总则
除下列规定外，电链锯的噪声测量按GB/T4583的规定进行。 5.2.2 2声功率级测量
测量是在一个反射面上的自由场内进行的，按图1使用半球测量表面确定声功率级。 靠近操作者半径为3产的区域内不许有其他人。操作者应身穿无声学吸收和反射效果的常规工作服。 由‘6个传声器组成测量阵列，传声器的位置如图1所示，坐标值由表6给出。测量表面为半径产
等于4m的半球面。若能保证与用此半球面的测试结果误差在0.5dB之内，可减少测量表面半径r。若减小测量表面半径，则其不能小于包络被测机器的参考长方体对角线的2倍。
表6传声器位置的坐标值（6个传声器布置）
单位为米
编号 1 2 3 4 5 6
X +2.80 2.80 2.80 +2.80 1.08 +1.08
Y +2.80 +2.80 2.80 2.80 +2.60 2.60
z +1.50 +1.50 +1.50 +1.50 +2.84 +2.84
测量位置如图1所示。
4
