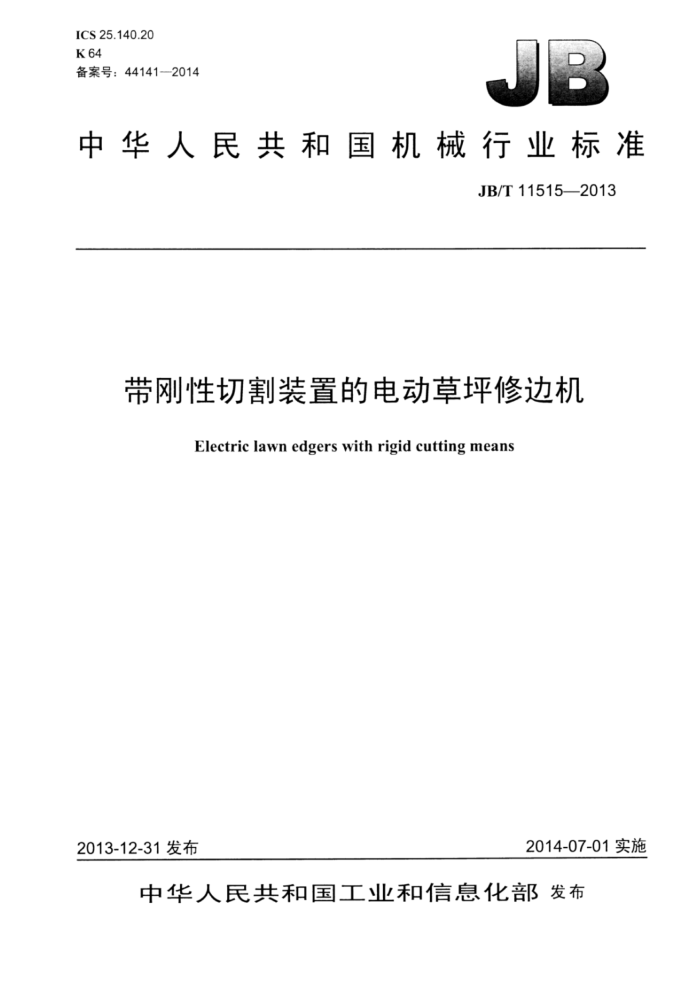

ICS25.140.20 K64 备案号：44141—2014
中华人民共和国机械行业标准
JB/T11515—2013
带刚性切割装置的电动草坪修边机
Electric lawn edgers with rigid cutting means
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11515—2013
目 次
.III
前言 1范围 2规范性引用文件 3术语和定义 4基本参数和型式. 5技术要求
5.1一般要求.. 5.2安全要求 5.3外观质量 5.4噪声 5.5 电磁兼容性.. 5.6 输入功率， 电流和基本参数 5.7 温升... 5.8电源线长度 5.9防锈.. 6试验方法 6.1 外观质量检查 6.2 噪声测量.. 6.3 电磁骚扰电平测量. 6.4 谐波电流测量 6.5 电压波动和闪烁测量， 6.6 输入功率、电流和基本参数测量 6.7 温升试验.. 6.8 球体撞击试验， 6.9 脚模型试验器试验 6.10 撞击试验 6.11 把手的安全距离检查 6.12 电源线检查 6.13 有害物质检查 6.14 其余的试验方法， 7检验规则. 8标志、包装、运输及存. 8.1标志 8.2出厂文件 8.3包装、运输及贮存 9保修期限附录A（规范性附录）修边机安全说明
r
2
中
F
中
1 1
中
12 12 13
二
13 13 13
15 ... 16
16 16 17 17 .18 18
A.1总则..
I JB/T11515—2013
A.2培训.. A.3准备 A.4操作... A.5维护和存放。 附录B（资料性附录）符号和/或安全危险图形图1步行控制修边机术语示意图图21 便携式修边机术语示意图. 图3 便携式修边机刀尖回转圆与导板把手之问水平的距离，图4 防护装置最小尺寸图5 旋转的切割装置后部与在工作位置把手最前部问的距离图6 噪声试验修边机状态. 图7 半球面上的6个传声器位置图8 操作者耳旁传声器位置.. 图9 脚模型试验器. 图10 撞击试验装置示意图表1 基本参数表2 噪声限值. 表3 连续骚扰电压限值. 表4 连续骚扰功率限值.. 表5 谐波电流限值表6 温升限值表7 传声器位置的坐标值（6个传声器布置）
18 18 18 19 20
10 .10 12 14
.8
II JB/T11515—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工T具标准化技术委员会（SAC/TC68）归口。 本标准负责起草单位：慈溪市贝士达电动工具有限公司、上海电动工具研究所。 本标准参加起草单位：浙江亚特电器有限公司、浙江省永康市正大实业有限公司、浙江三锋实业股
份有限公司，弘大集团有限公司。
本标准主要起草人：俞黎明、潘顺芳、陈勇、魏春银、吴文俊、丁俊峰、还雅萍。 本标准为首次发布。
III JB/T11515—2013
带刚性切割装置的电动草坪修边机
1范围
本标准规定了带刚性切割制装置的电动草坪修边机的基本参数和型式、技术要求，试验方法、检验规则、标志、包装、运输及贮存、保修期限等要求。
本标准适用于在垂直平面切割草坪或十壤的步行控制和便携式电动草坪修边机（以下简称修边机》。 本标准不适用于切割装置为非金属纤维绳或自由回转的非金属切割器的草坪修边机，也不适用于
能够改变机器功能的附件或配件的修边机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸 GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB4208—2008外壳防护等级（IP代码） GB/T4269.1一2000农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置
用符号第1部分：通用符号
GB/T4269.3一2000农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第3部分：草坪和园艺动力机械用符号
GB/T4269.5—20031 便携式林业机械操作者控制符号和其他标记 GB4343.12009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T45832007 电动工具噪声测量方法工程法 GB4706.1-2005 5家用和类似用途电器的安全第1部分：通用要求 GB/T5013.42008 额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB/T5023.5一2008额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电线（软线） GB/T9088—2008 电动工具型号编制方法 GB10396一2006农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB/T17395 无缝钢管尺寸，外形，重量及充许偏差 GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁的限制
GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 GB19212.7一2012电源电压为1100V及以下的变压器，电抗器、电源装置和类似产品的安全第
7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
ISO3304：1985光端精密无缝钢管一技术条件（Plainendseamlessprecision steel tubes一Technic） ISO3305：1985光端焊接精密钢管一技术条件（Plainendweldedprecisionsteeltubes一Technical） ISO3306:1985 焊接光端钢管和精密钢管一技术条件（Plainendas-weldedand sizedprecisionsteel
tube)
1 JB/T11515—-2013
3术语和定义
3
下列术语和定义适用于本文件。 注：不同型式的修边机见图示，图1所示为步行控制修边机，图2所示为使携式修边机
说明：
一操作者持续控制机构： 3防护装置：
一
5一支撑轮：
7碎屑挡板。
2 一把手：
切割深度调整装置： 6切割装置：图1步行控制修边机术语示意图
中
说明：
电动机： 2- 导向把手：
防护装置：一碎屑挡板： 6- 切割装置。
支撑轮（深度轮）：
1-
写
图2 2便携式修边机术语示意图
2 JB/T11515--2013
3.1
刀尖回转圆blade-tip circle 切割装置绕其轴心旋转时，其切割刃最外点形成的轨迹。
3.2
碎屑挡板 debris deflector 安装在修边机上，由柔性材料制作的附加防护装置，其作为防护装置的延伸，防山抛出的碎屑抛向
操作者。 3.3
切割深度depthofcut 刀片回转圆相对地表平面的乖直深度。
3.4
步行式控制 walk-behind control 跟随在支地部件后面行走的操作者的常规控制方式。
4基本参数和型式
4.1 修边机的基本参数应符合表1的规定
表1基本参数
片直径 mn
额定输出功率
额定转矩 N-m ≥1.5 ≥3.0 ≥3.5 ≥4.5 ≥4.5 ≥5.5
规格代号 200C 220A 220B 260A 260B 300
W ≥580 ≥800 ≥950 ≥1200 ≥1500 ≥1500
<220
<260 <305
注：A 标准型，B 重型，C- 轻型。 修边机的型号及含义应符合GB/T9088的规定，其表示方法如下：
4.2
口 口 口
口 F
Y
规格代号（见表1）设计序号设计单位代号修边机（品名代号）电源类别代号园艺类（大类代号）
5技术要求
5.1一般要求 5.1.1 修边机应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。
3 JB/T11515—2013
5.1.2修边机应能在下列环境条件下额定运行：
a）海拔不超过1000m b）最高环境温度不超过40℃； c）空气相对湿度不超过90%（25℃）。
5.1.3修边机应能在电源电压为实际正弦波形、频率为50Hz的单相交流额定电压下运行。 5.1.4修边机的额定电压和频率为：
a）交流额定电压：220V、110V、42V、36V b）交流额定频率：50Hz； c）直流额定电压：220V、110V。
5.2安全要求 5.2.1修边机的安全要求，除本标准已作补充和提高的条文外，其余皆应符合GB4706.1的规定。 5.2.2修边机的插头型式、基本参数和尺寸应符合GB1002或GB/T11918的规定，技术要求应符合 GB2099.1的规定，防护等级应符合GB42082008中IPX4的要求。
I类修边机的插头应与电源线制成一体，插头体的绝缘应能承受波形为实际正弦波形、频率为 50Hz、电压为3750V、历时1min的介质强度试验而不应发生击穿或表面闪络。 5.2.3连接修边机与电源的软电缆或软线应采用符合或性能不低于GB/T5013.4一2008中60245IEC53 （YZ）或者GB/T5023.5—2008中60227IEC53（RVV）规定的软电缆或软线。 5.2.4II类修边机应采用安全隔离变压器或旋转机组供电，安全隔离变压器应符合GB19212.1和GB 19212.7的规定。 5.2.5修边机的停机装置必须有足够的位置能使操作者带手套并双手握持；该装置的作用与操作方法应在说明书内标识清楚：停机开关应与背景有明显色差。 5.2.6修边机应该装有松开操作即能立即关断电动机的开关，不应有将开关锁定在“接通”位置的装置。如要使刀片重新启动，控制机构应需要两个独立的不相同的动作，如果这些动作由同一只手完成，则这些动作应截然不同，以防止意外启动。 5.2.7便携式修边机应配两个独立的把手，把手应满足以下条件：
a）牢固定位，如导向把手可调整，则把手位置应调到最不利位置； b）位于刀尖回转圆最后点与导向把手的最前部之问水平距离D至少为450mm，如图3所示。
5.2.8除和土壤接触的各部件和滚轮的各轴外，所有动力传动部件都应有防护装置，防止正常操作时人与其接触；防护装置应满足图4所示的防护范围的最低要求。当其他防护装置和/或机器构件具有该最低要求的等效防护效果时，则它们被认为是符合此要求的构成部分。 5.2.95.2.8规定的防护装置或防护措施，以及它们的固定装置不应出现影响防护装置功能的开裂或变形。 5.2.105.2.8规定的所有防护装置应永久性地与修边机连接，只有使用工具才能拆卸，或者在修边机的结构上使防护装置未安装到防护位置时修边机不能使用。 5.2.11步行控制修边机的切割装置后部与在工作位置把手最前部的距离d（见图5）小于450mm的修边机，应设置刀片防护装置，必要时修边机的其他零部件可作防护装置，刀尖回转圆平面与垂直方向夹角应不大于15°，脚模型试验器不应接触到切割装置。 5.2.12修边机的切割装置在经过撞击试验后，其安装的完整刀片、刀臂或刀盘不能脱落；刀片或刀片定位器不能有任何损坏或破裂。 5.2.13修边机应限制使用含有铅、汞、镉、六价铬、多溴二苯醚（PBDE）多漠联苯（PBB）和多环芳香烃（PAHS）等有害物质的材料；用于绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂油等有毒有害、易燃易爆的有机溶剂。
4
