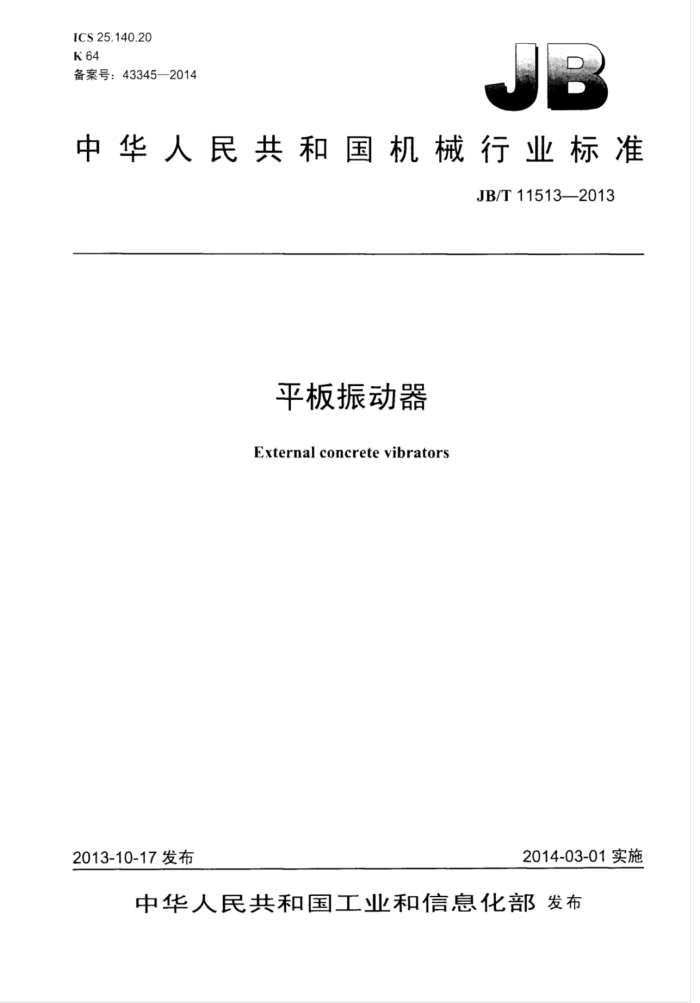

ICS25.140.20 K64 备案号：43345—2014
中华人民共和国机械行业标准
JB/T11513—2013
平板振动器 External concrete vibrators
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T11513—2013
目 次
前.. 范围. 规范性用文件
II
2 3 4 5 试验方法
型式和基本参数. 技术要求 6 检验规则.. 标志和包装
0 10
7 8
保修期限表1基本参数. 表2 噪声限值.. 表3连续骚扰电压限值表4连续骚扰功率限值表5谐波电流限值表6 温升限值
... 11 JB/T11513—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国电动TH标准化技术委员会（SAC/TC68）HII 本标准起草单位：佛山市云雀振动器有限公司、上海电动工具研究所。 本标准工要起草人：蒋章方、尹海霞、邓堪谊、沈惠娟、刘袁平。 本标准为首次发布。
II JB/T11513-2013
平板振动器
1范围
本标准规定产平板振动器的型式，基本参数，技术要求、试验方法、检验规则、标志和包装以及保修期限的要求。
本标准适用广由旋转电动机带动偏心块运动产生振动，通过平板震实混凝表面的混凝振动器（以下简称振动器）。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用了本文件。
GB/T191—2008包装储运图示标志 GB3883.1一2008手持式电动T具的安全第--部分：通用要求 GB3883.12--2012手持式电动工具的安全第2部分：混凝上振动器的专用要求 GB4208—2008外壳防护等级（IP代码） GB4343.1一2009家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB/T10069.12006旋转电机噪声测定方法及限值第一部分：旋转电机噪声测定方法 GB13960.1—2008 可移式电动工具的安全第1部分：通用要求 GB17625.1—2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁限制
GB20044一2005电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置（PRCD）
3型式和基本参数
3.1型式
振动器由振动电动机和固定在振动电动机上的平板底盘或梁式底盘组成。振动电动机是一种专用异步电动机，转子旋转带动偏心块运动产生激振力从而产生振动。不同功率的振动电动机与不同的底盘组成的振动器产生不同的振幅，使不问落度和不同厚度的混凝1得到震实。其结构如图1所示。
说明：
一振动电动机：
2——底盘。
图1
1 JB/T11513—2013
3.2 型号
振动器的型号及含义如下： Z B 口
-
- 口
振动器空载振动频率，单位为赫（Hz）设计单位代号振动电动机输出功率， 单位为瓦（W）平板式混凝1振动器
3.3 基本参数
振动器基本参数以符合表1的规定
表1基本参数
规格 ZB40 ZB60 ZB90 ZB120 ZB180 ZB250 ZB370 ZB550 ZB800 ZB1100 ZB1500 ZB2200 ZB3000 ZB4000 ZB5500
空载激振力”N
振动电动机输出功率W
窄载振动频率（） Hz
≥40 ≥60 ≥90 ≥120 ≥180 ≥250 ≥370 ≥550 ≥800 ≥1100 ≥1 500 ≥2200 ≥3 000 ≥4 000 ≥5 500
400 600 1000 1500 2 000 3 000 4 000 5 000 6 000 9.000 12000 25 000 35 000 50 000 63 000
45~50
相对误差为±15%。
1
4 技术要求
4.1 一般要求 4.1.1 振动器应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 振动器应能在下列环境条件下额定运行：
a）海拔应不超过1000m： b）最高环境空气温度应不超过40℃，不低0℃。
4.1.3 振动器应能在电源电压为实际正弦波形、频率为额定频率的单相或三相交流额定电压下额定运行。 4.1.4 振动器的额定电压和频率为：
a）额定电：380V、220V：
2 JB/T11513-2013
b）额定频率：50Hz 4.2安全要求 4.2.1振动器的安全要求，除满足本标准已作补充和提高的条款外，其余符合GB13960.1的规定。 4.2.2振动电动机的外壳防护等级以符合GB4208规定的IP45。 4.2.3振动器应提供在电源线中有利余电流装置。剩余电流装置应符合GB20044，川满足以下要求
a）当泄漏电流超过10mA，.且剩余电流装置最大反时问为300ms时，剩余电流装置应能切断除
接地导线（如有）外的两根电源线。 b）剩余电流装置应安装得不易在使用和正常的例行维护中被拆除： c）如剩余电流装置被固定在工具上或固定在工具电源线二二，即认为满足要求： d）剩余电流装置在电源线上的固定，应采用Y型连接或Z型连接，以供与电源线和互连线连接用。
4.2.4振动器应限制使用含有铅、求、六价铬，多二苯醚（PBDE）和多浪联苯（PBB）等的有害物质的材料：用丁绝缘浸渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂汕等有毒有害、易燃易爆的有机溶剂。
4.3外观质量 4.3.1振动器的外壳应整洁，无尖角或凸起，无明显缺损。 4.3.2振动器的外壳涂层应元起层和剥落现蒙。 4.3.3振动器的接地端子附近应有接地标志。 4.3.4振动器的铭牌应牢固而无卷山地置机壳表面。
4.4装配要求 4.4.1振动器的接线盒中布线应固定可靠，与机壳连接成一体。 4.4.2振动器的接线盒中应配置接线板和电缆索头。 4.4.3振动器的电容器应固定可靠。 4.4.4振动器各零件的装配应牢固可靠。 4.5噪声
振动器的空载噪声声压级（A计权）应不大于表2规定的限值。
表2噪声限值
振动电动机功率W
噪声值dB（A）
40
75 78 81 84 87 90
60、90、120、180 250、370、550
800.1100 1500-2200
3 000、4 000、5 500
4.6 电磁兼容性 4.6.1电磁骚扰电平 4.6.1.1 频率范用为0.15MHz～30MHz内测得的相线或中性线对地的连续骚扰电压的准峰值电平值
3 JB/T115132013
不超过表3规定的限值。
表3连续骚扰电压限值 700W 电动机额定功率>1000W
电动机额定功率≤700W
频范用 MHz
dB (μV) 准峰值
dB(μV) 准峰值
dB(μV) 准峰值
随频率的对数线性减小
0.15~0.35
66~59 59 64
70 ~63 63 68
76~ 69 69 74
0.355 5~30
4.6.1.2 频率范为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值不超过表4规定的限值
表4连续骚扰功率限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W 电动机额定功率>1000W
频率范闸 MHz
dB (pW) 准峰值
dB(p) 准峰值随频率线性增人
dB(pW) 准峰值
30300
45~55
49~59
55~65
4.6.2 谐波电流
振动器的谐波电流应不超过表5规定的限值。
表5谐波电流限值谐波次数
最大允许谐波电流
谐波类型
7
n 3 5 7 9 11 13
3.450 1.710 1.155 0.600 0.495 0.315 0.225X15/m
奇次谐波
15≤m≤39
2 4 6
1.620 0.645 0.450
偶次谐波
8≤n≤40
0.345×8/m
4.6.3电压波动和闪烁
振动器在接入公用低压电网运行时，起的电压波动值（d）和闪烁指示值（PsrPm）应符合下列规定：
Ps值不大』1.0：
4 JB/T11513—2013
Pi值应不大了0.65：在电压变化期问的相对电压变化特性d（t）值超过3.3%的时问不大了500ms；相对稳态电变化d不超过3.3%：最大相对电压变化dmax不超过7%
如果电压变化由手动开关引起，则不考核Ps和Pl。 4.7温升
在额定输出功率情况下，振动电动机在静山的空气中运行直到达到稳定状态时，其相应部位的温升不超过表6的规定。
表6 温升限值
零件 120级绝缘绕红 130级绝缘绕红 155级绝缘绕组
温K 90
95 115 60
外壳
4.8介质强度
振动器应有足够的介质强度，定子绕组对机壳承受波形为实际正弦波、频率为50Hz的试验电压，电压有效值为1250V，历时1min，不发生闪络或击穿。 4.9过电压
振动器应能承受130%的额定电压，运行5min不发生故障。
4.10三相空载电流不平衡
振动器三相空载电流中任何一相与三相平均值的偏差应不大于三相平均值的10%。 4.11空载振幅
振动电动机的空载振幅偏差以不超过标称值的土15%。 4.12振动冲击
振动器经振动冲击后应空载运行正常。
5试验方法 5.1外观
通过观察和手试，检套振动器的外观质量。 检查结果应符合4.3的规定。
5.2噪声测量
噪声试验按GB/T10069.1的规定进行。测量时，振动器应在额定电压下空载稳定运行。 测量结果应符合4.5的规定。
