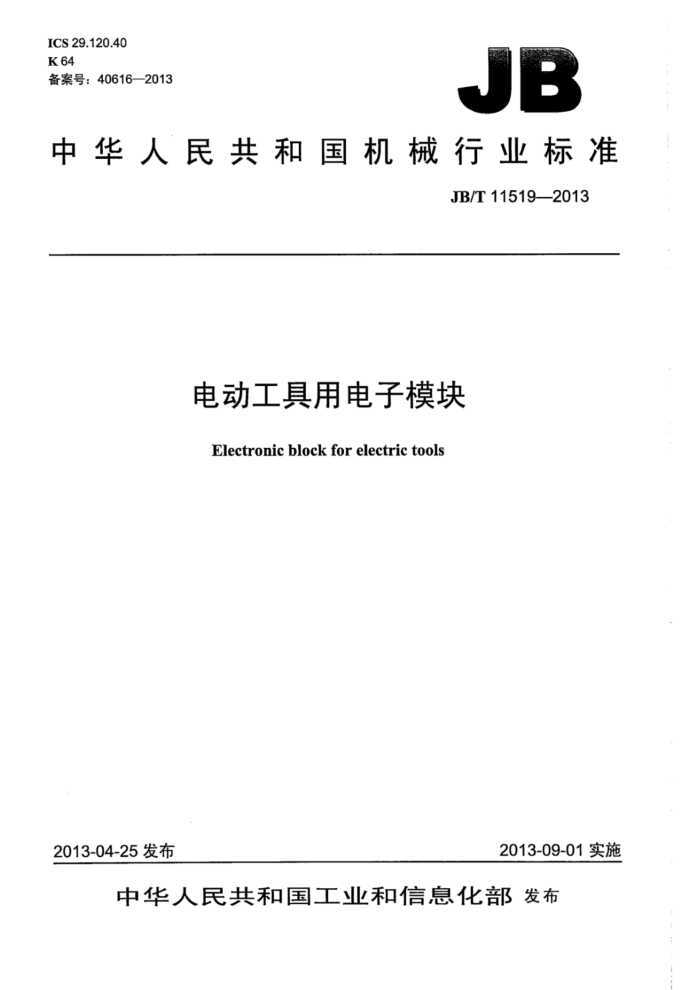

ICS29.120.40 K64 备案号：40616—2013
JB
中华人民共和国机械行业标准
JB/T115192013
电动工具用电子模块
Electronic block for electric tools
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11519--2013
目 次
前言
范围 2 规范性引用文件 3术语和定义 4额定值. 5分类、型号与标志 5.1分类. 5.2型号的组成. 5.3电子模块上标志 6技术要求与试验方法
1
6.1 一般要求， 6.2 防触电保护 6.3 端子与端头 6.4 结构 6.5 机构. 6.6 防固体异物、防水和防潮 6.7 绝缘电阻和介电强度 6.8 控制特性 6.9 发热. 6.10 耐久性. 6.11 通断能力 6.12 机械强度 6.13 螺钉、载流件和联接件 6.14 电气间隙、爬电距离和绝缘穿通距离 6.15 耐热性与阻燃性， 6.16 防锈 6.17 电子模块的不正常工作和故障条件， 6.18 电子模块元器件 6.19 电磁兼容性（EMC）要求包装、运输和贮存 7.1电子模块的包装.. 7.2包装盒内文件. 7.3运输与贮存.. 附录A（资料性附录）检验规则. A.1试验分类 A.2出厂试验. A.3 型式试验与定期试验的有关规定图1螺钉端子和螺栓端子示例
13 二
2
E
00
16
17 18 18 18 18 19 19 19 19 19 20 20 21 JB/T11519—-2013
图2接片端子图3 导线损伤试验示意图图4振动试验原理电路. 表1额定值的优选值表2特征代号-. 表3 设计代号. 表4 功能代号. 表5 电流与导线截面积表6 螺钉端子与螺栓端子参数表表7 螺钉端子与螺栓端子中用的垫圈或压板尺寸表8 柱式端子的尺寸表9 接片端子尺寸表10 拧紧螺钉的扭矩表11 导线承受的轴向拉力表12 导线截面积与H值.. 表13 绝缘电阻与介电强度表14通断能力试验负载. 表A.1 型式试验的项目与顺序
10 13
000
9
10 11 .13 17 20
IT JB/T11519—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、浙江赫灵电气有限公司、常州云杰电器有限公司、乐清市
汇洋机电有限公司、苏州明东电器有限公司、上海拜骋电器有限公司、瑞安市安固电器有限公司、浙江佳奔电子有限公司、乐清市长隆电气制造有限公司、上海电气器具检验测试所。
本标准主要起草人：张玮昌、沈新权、徐艺斌、储云跃、吴世清、陈平、陈卫东、徐新生、林圣楷、 倪圣珑薛道德。
本标准为首次发布。
III JB/T11519—2013
电动工具用电子模块
1范围
本标准主要规定了电动工具用交流电子模块（以下简称电子模块）的术语和定义、分类、型号与标志、技术要求与试验方法、包装、运输和贮存。
本标准适用于装在交流电动工具或类似用途器具中的，借助开关接通和断开电动工具电源时对电动工具进行调速、限速、软起动、恒功率、恒速等控制的，额定电压不超过AC250V、额定电流不大于 30A的电子模块。
本标准适用于由人通过操动件操作电动工具开关时才能起到控制作用的、与开关结合为一个整体或单独制成附装件的电子模块。
注1：与提供完全断开或微断开的机械开关组合在一起的电子模块适用于本标准。 注2：仅提供电子断开的电子模块适用于本标准。 在特殊环境下使用的电子模块或特殊用途的电子模块也可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB3883.1一2008手持式电动工具的安全第一部分：通用要求 GB15092.1一2010器具开关第1部分：通用要求 GB/T22692—2008电动工具开关 JB/T6526-2006电动工具用电子调速开关
3术语和定义
下列术语和定义适用于本文件。
3.1
电子模块electricblock 具有接通、承载、分断和（或）控制交流电动工具电路中电流的电子器件装置。
3.2
调速模块 block with electric speed regulator 调节控制电动工具运转速度的电子模块。
3.3
限速模块block with electric speed restraint 通过设置，能够限制电动工具转速的电子模块。 JB/T11519—2013
3.4
软起动模块start-upblock withelectric speedrestraint 控制电动工具起动速度的电子模块。
3.5
恒速模块 block with electric speed constant 控制电动工具转速恒定的电子模块。
3.6
恒功率模块blockwithelectricpowerconstant 控制电动工具输出功率恒定的电子模块。
4额定值
电子模块的额定值可参照表1的规定。
表1额定值的优选值额定电压 V 250
额定频率 Hz 50/60
电阻性负载、电动机负载额定电流
A
1,2,4,6,8,10,12,16,25,30 12,46,8,1012.16,25,30
100.150200 250300400
250
5分类、型号与标志
5.1分类 5.1.1按极数分如下：
a）单极； b）单极带过渡端子。
5.1.2按环境温度分如下：
a）规定在0℃～55℃的周围空气温度范围内使用的电子模块。 b）规定在高于55℃或低于0℃或兼有该两种条件的周围空气温度范围内使用的电子模块：
最高环境温度为85℃：最低环境温度为-40℃。
5.1.3按输出波形分如下：
a）单向半波的： b）双向全波的
5.1.4按是否带有机械触头分如下：
a）带机械触头的： b）不带机械触头的。
5.1.5按操作循环次数分如下：
a）100000次： b）50000次； c）25000次；
2 JB/T11519—2013
d）10000次； e）6000次。
5.1.6按硬印制电路板部件涂敷层分如下：
a）A型涂敷层； b）B型涂敷层； c）无涂敷层。
5.1.7按散热方式分如下：
a）自然风冷； b）强迫风冷。
5.1.8按使用安装方式分如下：
a）附装在器具开关内： b）附装在电动工具内，但独立于器具开关外部。
5.1.9按电子线路补偿特性分如下：
a）无反馈线路； b）带有反馈线路。
5.1.10按功能用途分如下：
a）调速模块； b）限速模块： c）软起动模块； d）恒速模块； e）恒功率模块； f）其他。
5.2型号的组成 5.2.1型号的组成结构如下：
KQ E 口 O O/XO
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）电子模块代号可省略
5.2.2特征代号表征电子模块的电子线路补偿方式，用一个汉语拼音大写字母表示，见表2。
表2特征代号
Y 有反馈线路
W 无反馈线路
代号字母表征的电子线路补偿方式
5.2.3设计代号用以表征电子模块型式与电路连接模式，见表3。 5.2.4规格代号表征以安（A）为单位的电子模块最大额定电流值，用阿拉伯数字表示。 示例：电子模块最大额定电流值为1A，则规格代号用阿拉伯数字1表示；如为2A，则用2表示，依此类推。
3 JB/T11519—2013
表3设计代号
电子模块型式
代号数字 10 11 12 13
电路连接模式
单极单极单极单极
单一负载（不带机械触头）单一负载（带机械触头）单一负载（不带机械触头）单一负载（带机械触头）
无过渡端子的电子模块
带过渡端子的电子模块
5.2.5辅助代号由功能代号和派生代号组成。辅助代号用以补充说明电子模块的某些电子特性、控制对象、派生产品等。
X
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）
5.2.5.1功能代号表征电子模块功能用途，用一个汉语拼音大写字母表示，见表4。
表4功能代号 x
代号字母表征功能用途
D 调速
R 软起动
G 恒功率
T 其他
s 恒速
限速
5.2.5.2派生代号作为派生覆盖产品之用，表征电子模块形式，尺寸等，可用相应的阿拉伯数字表示，由设计（制造）单位自行确定。 5.2.6当电子模块尺寸太小，不能顺序列出型号，结构中的全部代号时，充许将代号用代码表示，应在技术文件中说明。 5.2.7型号示例：
示例：某种装在电动工具中的无过渡端子单极电子断开的调速电子模块，其额定电压为交流250V，基本电阻性负
载额定电流为6A，基本电动机负载额定电流为6A，有反馈线路：其型号为：EY10-6/D。
5.3电子模块上标志 5.3.1电子模块上应具有如下标志：
a）制造商的名称或商标或识别标志。 b）产品型号。 c）额定电压，额定电流与电源种类符号（按5.3.2的规定）。 d）端子标记：全部端子均应适当标示，除非其接线方法一目了然：连接电源线的接线端子需应在
端子旁标有字母“工”或指向该端子的小箭头，除非接电源线的端子可以是任意的；也可以标示接线图。
e）微断开或电子断开标志（适用时）。 f）操作循环数标志（表示法按5.3.4的规定），操作循环数为10000次的电子模块不需要该标志。 g）环境温度限值标志（按5.3.3的规定），环境温度限值为0℃～55℃的不需要该标志。 h）认证标志，已获得认证许可时，可按认证标志的有关规定在开关上标明。 i）等效发热电流（适用时）。 j）频率或频率范围（如果不同于50Hz50Hz～60Hz）。 k）符号标志及相关规定按GB15092.1的规定。
5.3.2额定电压，额定电流与电源种类可用下述方法表示。
对电阻性负载和电动机负载电路：电动机负载额定电流加圆括号，电阻性负载电流不加圆括号，并
4
