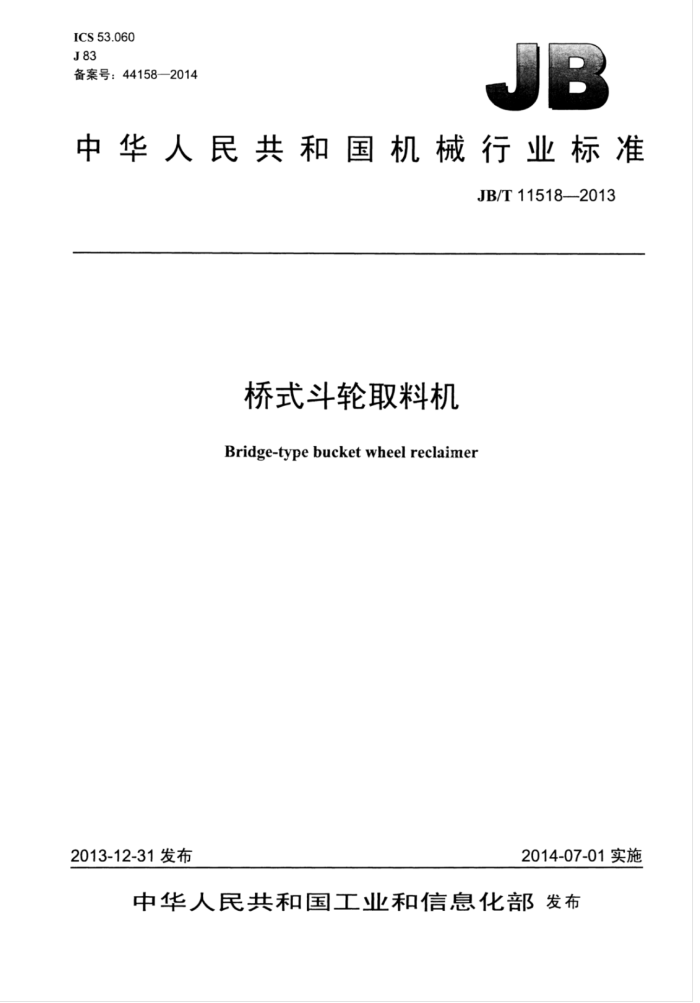

ICS53.060 J83 备案号：44158—2014
中华人民共和国机械行业标准
JB/T11518-—2013
桥式斗轮取料机
Bridge-type bucket wheel reclaimer
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准桥式斗轮取料机 JB/T11518-2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.75印张-57千字 2014年12月第1版第1次印刷
定价：27.00元
*
书号：15111·11339 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： :（010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11518—2013
目 次
前言范围.
..II
1 2 3 型式和基本参数...
规范性引用文件..
4技术要求. 5试验方法.. 6检验规则.. 7标志、包装、运输和贮存附录A（规范性附录）桥式斗轮取料机安装轨道的精度附录B（规范性附录）桥式斗轮取料机对行走轨道的要求附录C（规范性附录）测量跨度采用的拉力值和修正值
，4
..15
. ..
.20 .21 .23 24 JB/T11518—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：北方重工集团有限公司。 本标准参加起草单位：华电重工装备有限公司、中联重科物料输送设备有限公司。 本标准主要起草人：周鸣非、梁恒杰、高文娟、林凯、来晓阳、付金壁、刘伯宽、谢跃龙。 本标准为首次发布。
II JB/T11518--2013
桥式斗轮取料机
1范围
本标准规定了桥式斗轮取料机（以下简称取料机）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于采用轮斗作为取物装置的桥式取料机。其他类似产品也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1228钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T1230 钢结构用高强度垫圈 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1243 传动用短节距精密滚子链、套筒链、附件和链轮 GB/T 2893.1E 图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计
原则
GB/T3323—2005 金属熔化焊焊接接头射线照相 GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T3767 声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 GB/T3811 起重机设计规范 GB4053.1 固定式钢梯及平台安全要求 第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4323 弹性套柱销联轴器 GB/T5014 弹性柱销联轴器 GB/T5015 弹性柱销齿式联轴器 GB/T5272 梅花形弹性联轴器 GB/T5905 起重机试验规范和程序 GB/T8923 涂装前钢材表面锈蚀等级和防锈等级 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T10183.1—2010走 起重机车轮及大车和小车轨道公差第1部分：总则 GB/T10595—2009带式输送机 GB/T11345—1989 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T11352—2009 I 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件
一 JB/T11518—2013
GB/T14405-2011 通用桥式起重机 GB/T19418-2003 钢的弧焊接头缺陷质量分级指南 GB/T20118 一般用途钢丝绳 GB50150 电气装置安装工程电气设备交接试验标准 GB50254 电气装置安装工程低压电器施工及验收规范 GB50255 电气装置安装工程电力变流设备施工及验收规范 GBJ147 电气装置安装工程高压电气施工及验收规范 GBJ149 电气装置安装工程母线装置施工及验收规范 JB/T6406 电力液压鼓式制动器 JB/T6502 NGW行星齿轮减速器 JB/T7017 起重机用液压缓冲器 JB/T7019 工业制动器制动轮和制动盘 JB/T7020 电力液压盘式制动器 JB/T7330 电动滚筒 JB/T7685 电磁鼓式制动器 JB/T8110.1 起重机弹簧缓冲器 JB/T8110.2 起重机橡胶缓冲器 JB/T8680 Y2系列（IP54）三相异步电动机技术条件（机座号63～355） JB/T8849 移动式散料连续搬运设备钢结构设计规范 JB/T8853 圆柱齿轮减速器 JB/T9000 液力偶合器通用技术条件 JB/T9002 运输机械用减速器 JB/T9005（所有部分） 起重机用铸造滑轮 JB/T9090 容积泵零部件液压与渗漏试验 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T10603 电力液压推动器 JB/T10833 起重机用聚氨酯缓冲器 JGJ82 钢结构高强度螺栓连接设计、施工及验收规程 JJG44 钢卷尺检定规程
3 型式和基本参数
3.1型式
取料机按结构型式：斗轮数量和取料方向分为： a）桥式双斗轮双向混匀取料机（见图1）； b）桥式双斗轮单向混勾取料机（见图2)； c）桥式单斗轮双向混勾取料机（见图3)； d）桥式单斗轮单向混匀取料机（见图4）。
3.2基本参数 3.2.1额定生产率
取料机额定生产率应符合表1的规定。
2 JB/T11518-2013
上
司机室：2
梯子，护栏：3- 一桥梁：4
斗轮装置：5
大车行走机构：
带式输送机：7- 端梁：8- 一料粑。
图1
司机室：2- 梯子，护栏：3 桥梁：4 斗轮装置：5 大车行走机构：
带式输送机：7- 一端梁：8 一料粑。
图2
司机室：2 梯子、护栏：3- 一桥梁：4- 一斗轮装置：5- 大车行走机构：
带式输送机：7—端梁：8— 一料粑
一
图3
司机室：2- 梯子、护栏：3—桥梁：4—斗轮装置：5- 一大车行走机构：
带式输送机：7——端梁：8— 一料粑。
6-
图4
3 JB/T11518—2013
表1
单位为吨每小时
50、80~100、125、160、200、250、315、400~500、630、800、1000、12501600、2000 25003150
额定生产率
3.2.2 跨度
取料机跨度应符合表2的规定。
表2
单位为米
跨度 3.2.3 机上带式输送机带宽
16、20、25、28、30、31.5、33.535.537.5、40、42.5、45、47.5、50~56
取料机机上带式输送机带宽应符合表3的规定。
表3
单位为毫米
带宽 3.2.4 机上带式输送机名义带速
500、650、800、1000、1200、1400-16001800200022002400
取料机机上带式输送机名义带速应符合表4的规定。
表4
单位为米每秒
带速 3.2.5 5大车行走速度
1.6、2.0、2.5~2.8、3.15、4.0、5.0
取料机工作行走速度和调车行走速度应符合表5的规定。
表5
单位为米每分
工作行走速度调车行走速度 10、12.5、16、20、25~31.5
1~1.25.1.6~2.0~2.5-3.15
技术要求
4
4.1工作环境条件 4.1.1 取料机工作环境温度为-20℃～40℃。 4.1.2 海拨1000m以下。 4.1.3 取料机工作风压不应大于：内陆150Pa，沿海250Pa：非工作风压不大于800Pa。 4.1.4 工作电源为三相交流电源，频率为50Hz/60Hz，电压小于或等于1000V（根据需要也可为6kV 或10kV）。供电系统在取料机馈电线接入处的电压波动不应超过额定电压的土10%。 4.1.5 取料机对轨道安装的要求应符合附录A和附录B的规定。 4.1.6 物料粒度小于30mm。 4.1.7 料场配备防雷设施。 4.2 整机性能 4.2.1 取料机的设计应符合GB/T3811和JB/T8849的规定。 4
