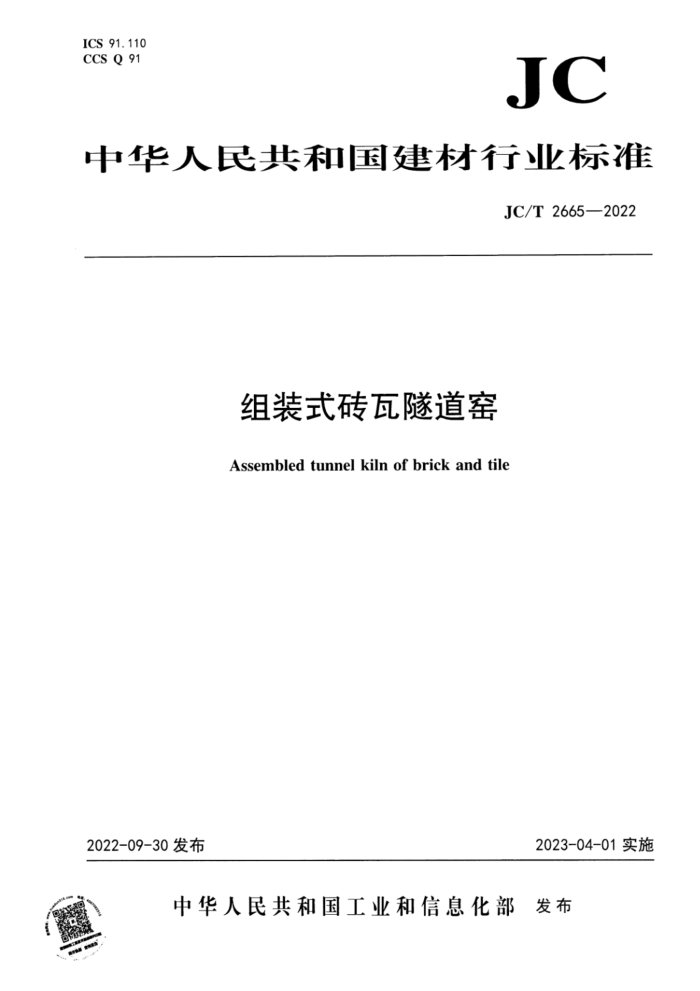

ICS 91.110 CCS Q 91
JC
中华人民共和国建材行业标准
JC/T 2665—2022
组装式砖瓦隧道窑
Assembledtunnelkilnofbrickandtile
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JC/T2665—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：陕西宝深机械（集团)有限公司、西安力元炉窑自动化设备有限公司、河南亚
新窑炉有限公司。
本文件参加起草单位：南通市恒达机械制造有限公司、佛山市顺德区质量技术监督标准与编码所、 中国建材机械工业协会、中材装备集团有限公司。
本文件主要起草人：林永淳、师晓明、柏吴仓、刘勤锋、崔恒全、张军仓、王芳、柏成刚、刘恩光、 于银龙、林福仁、蔡中杰。
本文件为首次发布。 JC/T2665—2022
组装式砖瓦隧道窑
1范围
本文件规定了组装式砖瓦隧道窑的型号和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于烧结砖瓦的组装式砖瓦隧道窑（以下简称组装窑）。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志（IS0780：1997，MOD) GB/T 700—2006 5碳素结构钢 GB/T1220—2016 不锈钢棒 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB2894 安全标志及其使用导则 GB/T2992.1 耐火砖形状尺寸第1部分：通用砖 GB/T 3994 粘土质隔热耐火砖 GB/T 3995 高铝质隔热耐火砖 GB/T4237—2015 不锈钢热轧钢板和钢带 GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T8196 机械安全防护装置 固定式和活动式防护装置设计与制造 一般要求（ISO
14120:2002， MOD)
GB/T 9969 工业产品使用说明书 总则 GB/T11835 绝热用岩棉、矿渣棉及其制品 GB/T13306 标牌 GB/T16400 绝热用硅酸铝棉及其制品 GB/T17248.3 声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级（IS011202:2010，IDT)
GB19517 国家电气设备安全技术规范 GB/T29058 墙材工业机械安全技术要求 总则 GB30526—2019 烧结墙体材料和泡沫玻璃单位产品能源消耗限额 GB50202 建筑地基基础施工质量验收规范 GB50204 混凝土结构工程施工质量验收规范 GB 50236 现场设备、工业管道焊接工程施工规范 GB 50251 输气管道工程设计规范
1 JC/T2665—2022
GB50264工业设备及管道绝热工程设计规范 GB/T50528一2018烧结砖瓦工厂节能设计标准 JC/T209 膨胀珍珠岩 JC/T402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T 428 砖瓦工业隧道窑热平衡、热效率测定与计算方法 JC/T532—2007 建材机械钢焊接件通用技术条件 JC/T 810 蛭石 JC/T 2042 烧结砖自动化控制系统通用技术条件 YB/T5083 粘土质和高铝质致密耐火烧注料 YB/T5267 莫来石
术语和定义
3
下列术语和定义适用于本文件。
3. 1
组装式砖瓦隧道窑 assembledtunnel kiln ofbrickand tile 在工厂加工制造的模块化窑墙、窑顶等部品，经现场组装而成的砖瓦焙烧热工设备。一般由排烟、
燃烧、余热利用、冷却、车底压力平衡、密封、控制、运转等系统组成。 3. 2
窑体钢构件kilnsteelstructurecomponent 用于窑顶吊挂及窑墙固定耐火材料的结构钢架。
3. 3
耐热挂件heat-resistantconnector 联接窑体钢构件和耐火制品的连接件。
3.4
窑顶模块kilntopmodule 由窑体钢构件、耐热挂件、耐火材料、保温材料等组成的窑体顶部的预制构件。
3.5
窑墙模块kilnwallmodule 由窑体钢构件、耐热挂件、耐火材料、保温材料等组成的窑体两侧的预制构件。
3. 6
窑宽netwidthofkiln 窑炉内部净宽尺寸。
3.7
窑高netheightofkiln 窑车码坏面至窑顶底部的距离。
3.8
大修期 月overhaulperiod 窑体的主体钢结构失效导致非正常停火，或窑体耐火保温材料更换率达到30%以上。
4型式、型号和基本参数
2 JC/T2665—2022
4.1型式
组装窑为模块组合型式。 4. 2 2型号
组装窑的型号表示方法如下： YZ 口/ 口- 口
窑长(单位为米，m) 窑高(单位为米，m) 窑宽(单位为米，m) 组装式砖瓦隧道窑代号
示例：符合本文件，密宽4.6m，窑高1.8m，窑长120m的模块组合式组装砖瓦隧道密标记为：
组装式砖瓦隧道密JC/T2665-YZ4.6/1.8-120
4. 3 ：基本参数
组装窑基本参数见表1。
表1基本参数
窑长 m
窑宽 m 4. 6 5. 5 6. 9 ≥9.2 注1：窑宽、窑高、窑长可按工艺设计要求调整。 注2：其他规格可以定制。 日产量为窑高1.6m，窑长140m时，窑正常工作24h的产量。
窑高 R
日产量 t/d ≥300 ≥400 ≥500 ≥600
烧成温度
综合能耗 kgce/t
窑门数量
℃
槿
符合 GB30526—2019
0.8~2.24
100~160
≤1 200
≥3
技术要求
5
5.1 基本要求 5.1.1 组装窑应符合本文件的规定，并按经规定程序批准的图纸和技术文件制造安装。 5.1.2图样上未注公差的线性和角度尺寸的公差：切削加工部位应符合GB/T1804一2000表1～表3 中m级规定，非切削加工部位应符合GB/T1804一2000表1～表3中c级规定。 5.1.3烧结制品出窑温度宜小于45℃。 5.1.4余热利用应符合GB/T50528—2018中3.5的规定， 5.1.5 5风机应选用节能风机，风机风量应结合系统特性和漏风系数计算，风量与风压皆宜预留10%的储备。 5.1.6 组装窑不应有裂缝、塌落、漏气等缺陷。 5.1.7 模块之间应设置防止热胀冷缩变形装置。
3
